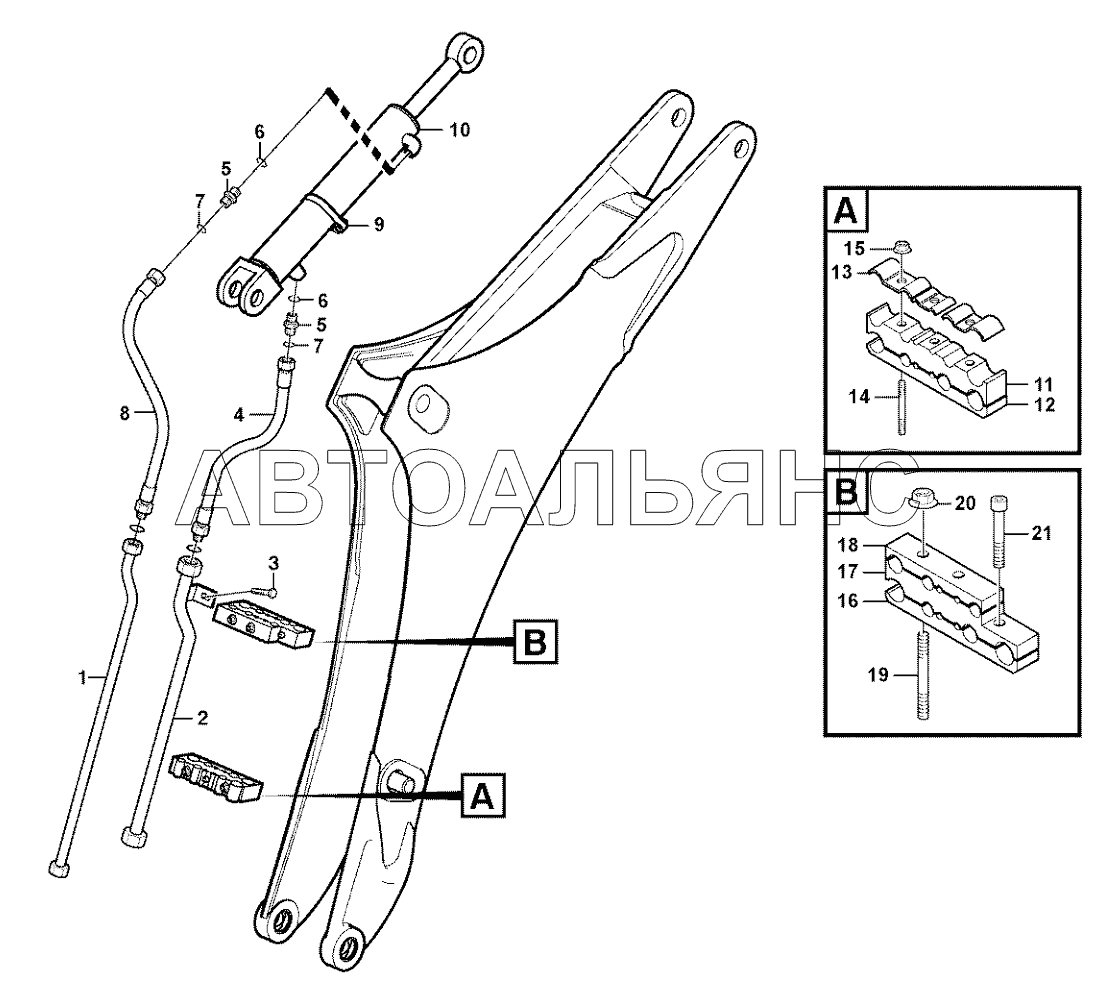

Hydraulic system dipper arm BL61 Plus

Hydraulic system, boom BL61 Plus Hydraulic system, bucket BL61 Plus

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Hose assembly

Заводской номер: VOE11882201 Количество на модель: 1
VOE11882201
1
1

Номер детали на чертеже:

1

Pipe

Заводской номер: VOE11891058 Количество на модель: 1
VOE11891058
1
2

Номер детали на чертеже:

2

Pipe

Заводской номер: VOE11891062 Количество на модель: 1
VOE11891062
1
3

Номер детали на чертеже:

3

Flange screw

Заводской номер: VOE13945444 Количество на модель: 1
VOE13945444
1
4

Номер детали на чертеже:

4

Hose assembly

Заводской номер: VOE11882200 Количество на модель: 1
VOE11882200
1
5

Номер детали на чертеже:

5

Nipple

Заводской номер: VOE13933862 Количество на модель: 2
VOE13933862
2
6

Номер детали на чертеже:

6

O-ring

Заводской номер: VOE990740 Количество на модель: 2
VOE990740
2
7

Номер детали на чертеже:

7

O-ring

Заводской номер: VOE932042 Количество на модель: 2
VOE932042
2
8

Номер детали на чертеже:

8

Hose assembly

Заводской номер: VOE11888543 Количество на модель: 1
VOE11888543
1
9

Номер детали на чертеже:

9

Clamp

Заводской номер: VOE11886454 Количество на модель: 1
VOE11886454
1
10

Номер детали на чертеже:

10

Dipper Arm Cylinder

Заводской номер: DipperArmCylinder Количество на модель: 1
DipperArmCylinder
1
11

Номер детали на чертеже:

11

Clamp

Заводской номер: VOE11881346 Количество на модель: 1
VOE11881346
1
12

Номер детали на чертеже:

12

Band

Заводской номер: VOE11886105 Количество на модель: 1
VOE11886105
1
13

Номер детали на чертеже:

13

Clamp

Заводской номер: VOE11887870 Количество на модель: 1
VOE11887870
1
14

Номер детали на чертеже:

14

Stud

Заводской номер: VOE953059 Количество на модель: 2
VOE953059
2
15

Номер детали на чертеже:

15

Hexagon Nut

Заводской номер: VOE961991 Количество на модель: 2
VOE961991
2
17

Номер детали на чертеже:

17

Clamp

Заводской номер: VOE11881348 Количество на модель: 1
VOE11881348
1
18

Номер детали на чертеже:

18

Clamp

Заводской номер: VOE11881349 Количество на модель: 1
VOE11881349
1
19

Номер детали на чертеже:

19

Stud

Заводской номер: VOE11885982 Количество на модель: 2
VOE11885982
2
21

Номер детали на чертеже:

21

Allen Hd Screw

Заводской номер: VOE13949927 Количество на модель: 1
VOE13949927
1
