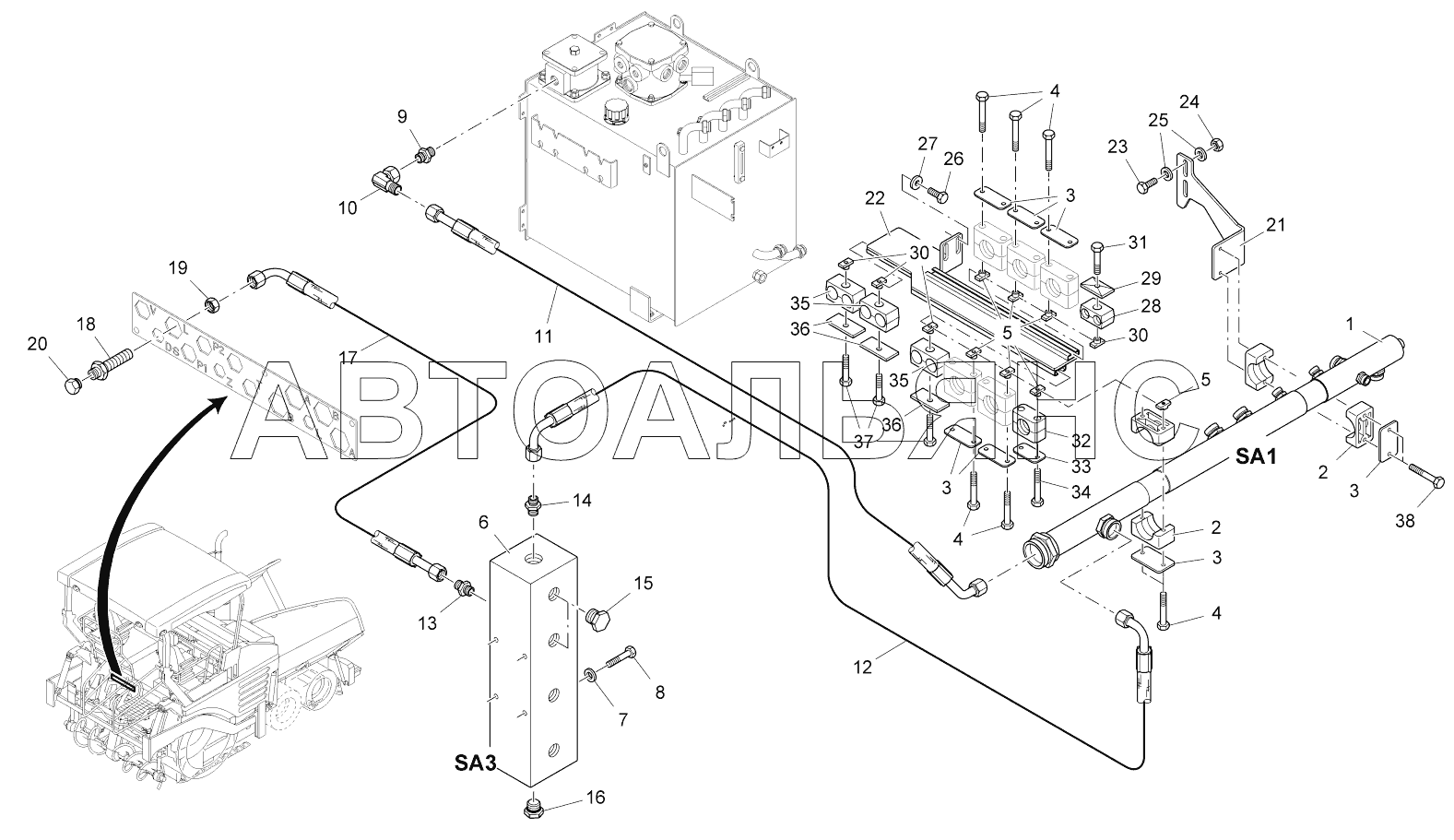

LEAKING OIL SUPER 1600-2. Каталог 2015г.

PUMP CYLINDER FUNCTIONS SUPER 1600-2 CONVEYOR BELT LEFT HYDR SUPER 1600-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

LEAK OIL COLLECTORS

Заводской номер: 2003766 Количество на модель: 1
2003766
1
2

Номер детали на чертеже:

2

CLAMPING HALF PAIR

Заводской номер: 9650420185 Количество на модель: 2
9650420185
2
3

Номер детали на чертеже:

3

TOP COVER

Заводской номер: 9680050185 Количество на модель: 7
9680050185
7
4

Номер детали на чертеже:

4

SCREW

Заводской номер: 9506370931 Количество на модель: 12
9506370931
12
5

Номер детали на чертеже:

5

NUT

Заводской номер: 9695010185 Количество на модель: 14
9695010185
14
6

Номер детали на чертеже:

6

COLLECTION BAR

Заводской номер: 4411522674 Количество на модель: 1
4411522674
1
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 9500080125 Количество на модель: 4
9500080125
4
8

Номер детали на чертеже:

8

SCREW

Заводской номер: 9508360933 Количество на модель: 4
9508360933
4
9

Номер детали на чертеже:

9

SCREW

Заводской номер: 9602420057 Количество на модель: 1
9602420057
1
10

Номер детали на чертеже:

10

SCREW

Заводской номер: 9627420057 Количество на модель: 1
9627420057
1
11

Номер детали на чертеже:

11

HOSE

Заводской номер: 2049813 Количество на модель: 1
2049813
1
12

Номер детали на чертеже:

12

HOSE

Заводской номер: 2049809 Количество на модель: 1
2049809
1
13

Номер детали на чертеже:

13

SCREW CONNECTION

Заводской номер: 9602220057 Количество на модель: 1
9602220057
1
14

Номер детали на чертеже:

14

SCREW CONNECTION

Заводской номер: 9602280057 Количество на модель: 1
9602280057
1
15

Номер детали на чертеже:

15

screw

Заводской номер: 9636260057 Количество на модель: 2
9636260057
2
16

Номер детали на чертеже:

16

SCREW

Заводской номер: 9637220057 Количество на модель: 1
9637220057
1
17

Номер детали на чертеже:

17

HOSE

Заводской номер: 3460020090 Количество на модель: 1
3460020090
1
18

Номер детали на чертеже:

18

SCREW

Заводской номер: 9522203910 Количество на модель: 1
9522203910
1
19

Номер детали на чертеже:

19

NUT

Заводской номер: 9630300010 Количество на модель: 1
9630300010
1
20

Номер детали на чертеже:

20

FILLER CAP

Заводской номер: 9638070057 Количество на модель: 1
9638070057
1
21

Номер детали на чертеже:

21

HOLDER

Заводской номер: 2048877 Количество на модель: 1
2048877
1
22

Номер детали на чертеже:

22

HOLDER

Заводской номер: 2048882 Количество на модель: 1
2048882
1
23

Номер детали на чертеже:

23

SCREW

Заводской номер: 9506250933 Количество на модель: 2
9506250933
2
24

Номер детали на чертеже:

24

NUT

Заводской номер: 9500060934 Количество на модель: 2
9500060934
2
25

Номер детали на чертеже:

25

WASHER

Заводской номер: 9500647349 Количество на модель: 4
9500647349
4
26

Номер детали на чертеже:

26

SCREW

Заводской номер: 9508200933 Количество на модель: 2
9508200933
2
27

Номер детали на чертеже:

27

WASHER

Заводской номер: 9500847349 Количество на модель: 2
9500847349
2
28

Номер детали на чертеже:

28

PAIR OF CLAMPING HALVES

Заводской номер: 9660180185 Количество на модель: 1
9660180185
1
29

Номер детали на чертеже:

29

TOP COVER

Заводской номер: 9685020185 Количество на модель: 1
9685020185
1
30

Номер детали на чертеже:

30

NUT

Заводской номер: 9695030185 Количество на модель: 4
9695030185
4
31

Номер детали на чертеже:

31

SCREW

Заводской номер: 9508310933 Количество на модель: 1
9508310933
1
32

Номер детали на чертеже:

32

CLAMPING HALF PAIR

Заводской номер: 9650300185 Количество на модель: 1
9650300185
1
33

Номер детали на чертеже:

33

COVER PLATE

Заводской номер: 9680040185 Количество на модель: 1
9680040185
1
34

Номер детали на чертеже:

34

SCREW

Заводской номер: 9506330933 Количество на модель: 2
9506330933
2
35

Номер детали на чертеже:

35

CLAMPING HALF PAIR

Заводской номер: 9660250185 Количество на модель: 3
9660250185
3
36

Номер детали на чертеже:

36

TOP COVER

Заводской номер: 9685030185 Количество на модель: 3
9685030185
3
37

Номер детали на чертеже:

37

SCREW

Заводской номер: 9508340933 Количество на модель: 3
9508340933
3
38

Номер детали на чертеже:

38

SCREW

Заводской номер: 9506380931 Количество на модель: 2
9506380931
2
