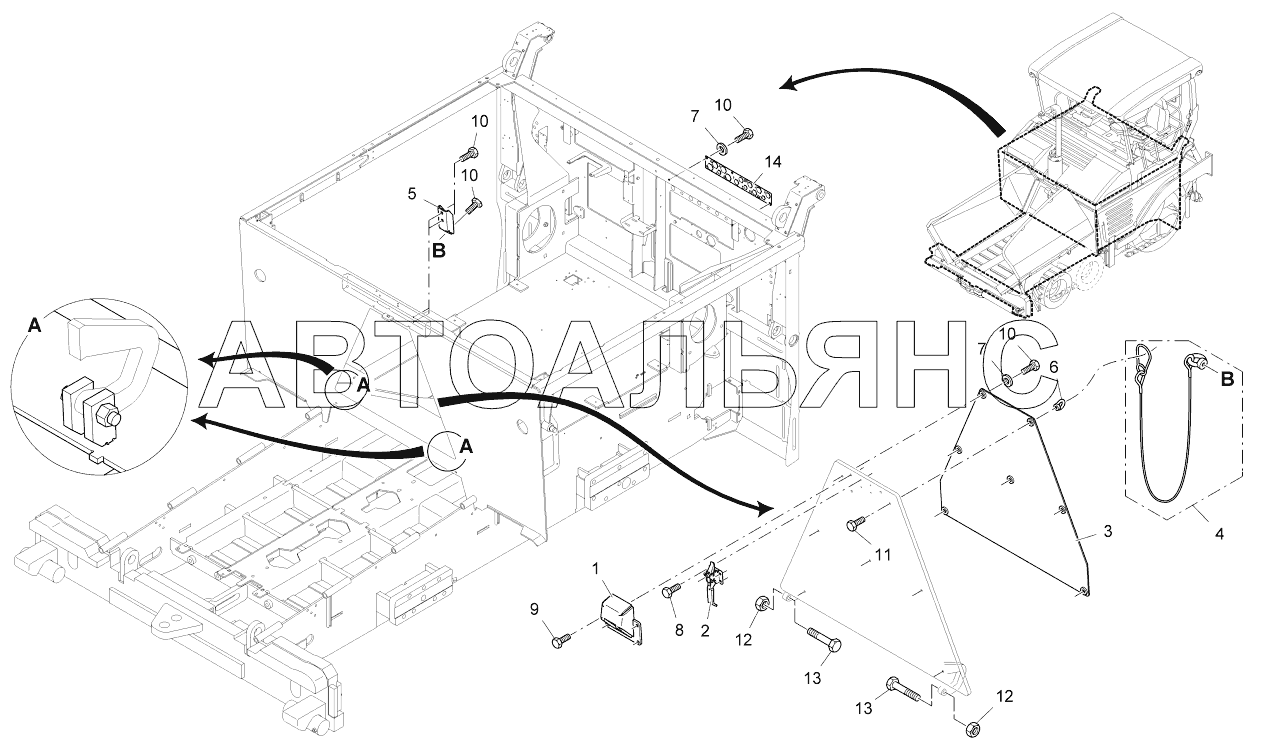

CHASSIS SUPER 1600-2. Каталог 2015г.

ASCENT SUPER 1600-2 CHASSIS SUPER 1600-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SHEET

Заводской номер: 4602425796 Количество на модель: 1
4602425796
1
2

Номер детали на чертеже:

2

CLOSURE

Заводской номер: 4618382091 Количество на модель: 1
4618382091
1
3

Номер детали на чертеже:

3

TREAD PLATE

Заводской номер: 4602453785 Количество на модель: 1
4602453785
1
4

Номер детали на чертеже:

4

WIRE ROPE

Заводской номер: 2012514 Количество на модель: 1
2012514
1
5

Номер детали на чертеже:

5

SHEET

Заводской номер: 2011598 Количество на модель: 1
2011598
1
6

Номер детали на чертеже:

6

NUT

Заводской номер: 2012064 Количество на модель: 1
2012064
1
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 9500100125 Количество на модель: 10
9500100125
10
8

Номер детали на чертеже:

8

SCREW

Заводской номер: 9506160933 Количество на модель: 4
9506160933
4
9

Номер детали на чертеже:

9

SCREW

Заводской номер: 9510180933 Количество на модель: 4
9510180933
4
10

Номер детали на чертеже:

10

SCREW

Заводской номер: 9510200933 Количество на модель: 11
9510200933
11
11

Номер детали на чертеже:

11

SCREW

Заводской номер: 9510300933 Количество на модель: 1
9510300933
1
12

Номер детали на чертеже:

12

NUT

Заводской номер: 9500160439 Количество на модель: 2
9500160439
2
13

Номер детали на чертеже:

13

SCREW

Заводской номер: 9516390931 Количество на модель: 2
9516390931
2
14

Номер детали на чертеже:

14

SHEET

Заводской номер: 4602427706 Количество на модель: 1
4602427706
1
ASCENT SUPER 1600-2 CHASSIS SUPER 1600-2
