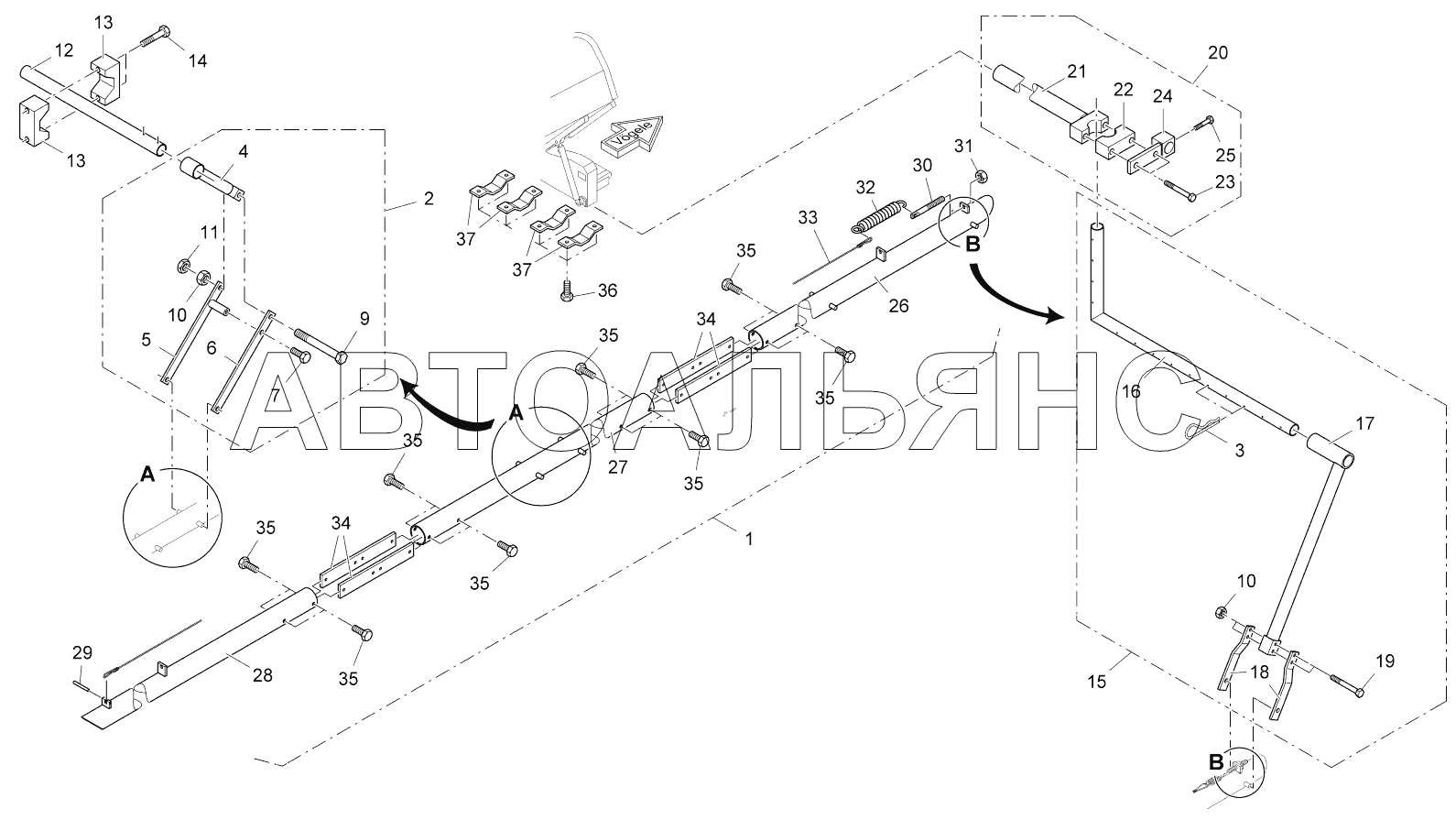

SLIDING TUBE 7M SUPER 1600-2. Каталог 2015г.

SKITASTER 2M SUPER 1600-2 ACCESSORIES WIRE GUIDE SUPER 1600-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TOWPIPE

Заводской номер: 4917300809 Количество на модель: 1
4917300809
1
2

Номер детали на чертеже:

2

PIPE GUIDANCE

Заводской номер: 4606123391 Количество на модель: 1
4606123391
1
3

Номер детали на чертеже:

3

BOLT SECURITY

Заводской номер: 4924020354 Количество на модель: 2
4924020354
2
4

Номер детали на чертеже:

4

SUPPORT TUBE

Заводской номер: 4617304102 Количество на модель: 1
4617304102
1
5

Номер детали на чертеже:

5

TENSION LATCH

Заводской номер: 4611332114 Количество на модель: 1
4611332114
1
6

Номер детали на чертеже:

6

TENSION LATCH

Заводской номер: 4611332116 Количество на модель: 1
4611332116
1
7

Номер детали на чертеже:

7

SCREW

Заводской номер: 9516300933 Количество на модель: 1
9516300933
1
9

Номер детали на чертеже:

9

SCREW

Заводской номер: 9516500931 Количество на модель: 1
9516500931
1
10

Номер детали на чертеже:

10

NUT

Заводской номер: 9500160934 Количество на модель: 1
9500160934
1
11

Номер детали на чертеже:

11

NUT

Заводской номер: 9500160439 Количество на модель: 1
9500160439
1
12

Номер детали на чертеже:

12

PIPE

Заводской номер: 4617303035 Количество на модель: 1
4617303035
1
13

Номер детали на чертеже:

13

CLAMPING PART

Заводской номер: 4610352020 Количество на модель: 2
4610352020
2
14

Номер детали на чертеже:

14

SCREW

Заводской номер: 9510420931 Количество на модель: 2
9510420931
2
15

Номер детали на чертеже:

15

PIPE GUIDANCE

Заводской номер: 4606123440 Количество на модель: 1
4606123440
1
16

Номер детали на чертеже:

16

GUIDE TUBE

Заводской номер: 4606123217 Количество на модель: 1
4606123217
1
17

Номер детали на чертеже:

17

GUIDE TUBE

Заводской номер: 4606122134 Количество на модель: 1
4606122134
1
18

Номер детали на чертеже:

18

TAP

Заводской номер: 4611332021 Количество на модель: 2
4611332021
2
19

Номер детали на чертеже:

19

SCREW

Заводской номер: 9510400931 Количество на модель: 2
9510400931
2
20

Номер детали на чертеже:

20

PIPE CPL.

Заводской номер: 4617304912 Количество на модель: 1
4617304912
1
21

Номер детали на чертеже:

21

SLIDING TUBE

Заводской номер: 4617302728 Количество на модель: 1
4617302728
1
22

Номер детали на чертеже:

22

CLAMPING PIECE

Заводской номер: 4910550048 Количество на модель: 1
4910550048
1
23

Номер детали на чертеже:

23

SCREW

Заводской номер: 9510360933 Количество на модель: 2
9510360933
2
24

Номер детали на чертеже:

24

HOLDER

Заводской номер: 4608512207 Количество на модель: 1
4608512207
1
25

Номер детали на чертеже:

25

SCREW

Заводской номер: 9512200933 Количество на модель: 1
9512200933
1
26

Номер детали на чертеже:

26

SLIDING TUBE

Заводской номер: 4617302250 Количество на модель: 1
4617302250
1
27

Номер детали на чертеже:

27

SLIDING TUBE

Заводской номер: 4617302251 Количество на модель: 1
4617302251
1
28

Номер детали на чертеже:

28

SLIDING TUBE

Заводской номер: 4617302114 Количество на модель: 1
4617302114
1
29

Номер детали на чертеже:

29

CYLINDER PIN

Заводской номер: 9505320007 Количество на модель: 1
9505320007
1
30

Номер детали на чертеже:

30

THREADED BOLT

Заводской номер: 4924020363 Количество на модель: 1
4924020363
1
31

Номер детали на чертеже:

31

NUT

Заводской номер: 9500100934 Количество на модель: 1
9500100934
1
32

Номер детали на чертеже:

32

EXTENSION SPRING

Заводской номер: 4906030017 Количество на модель: 1
4906030017
1
33

Номер детали на чертеже:

33

WIRE

Заводской номер: 4624062023 Количество на модель: 1
4624062023
1
34

Номер детали на чертеже:

34

FLAT STEEL

Заводской номер: 4615102491 Количество на модель: 4
4615102491
4
35

Номер детали на чертеже:

35

SCREW

Заводской номер: 9512310933 Количество на модель: 16
9512310933
16
36

Номер детали на чертеже:

36

SCREW

Заводской номер: 9512360931 Количество на модель: 8
9512360931
8
37

Номер детали на чертеже:

37

CLAMPING PART

Заводской номер: 4610230112 Количество на модель: 4
4610230112
4
