DRIVE AUGER RE. HY. SUPER 1600-2. Каталог 2015г.

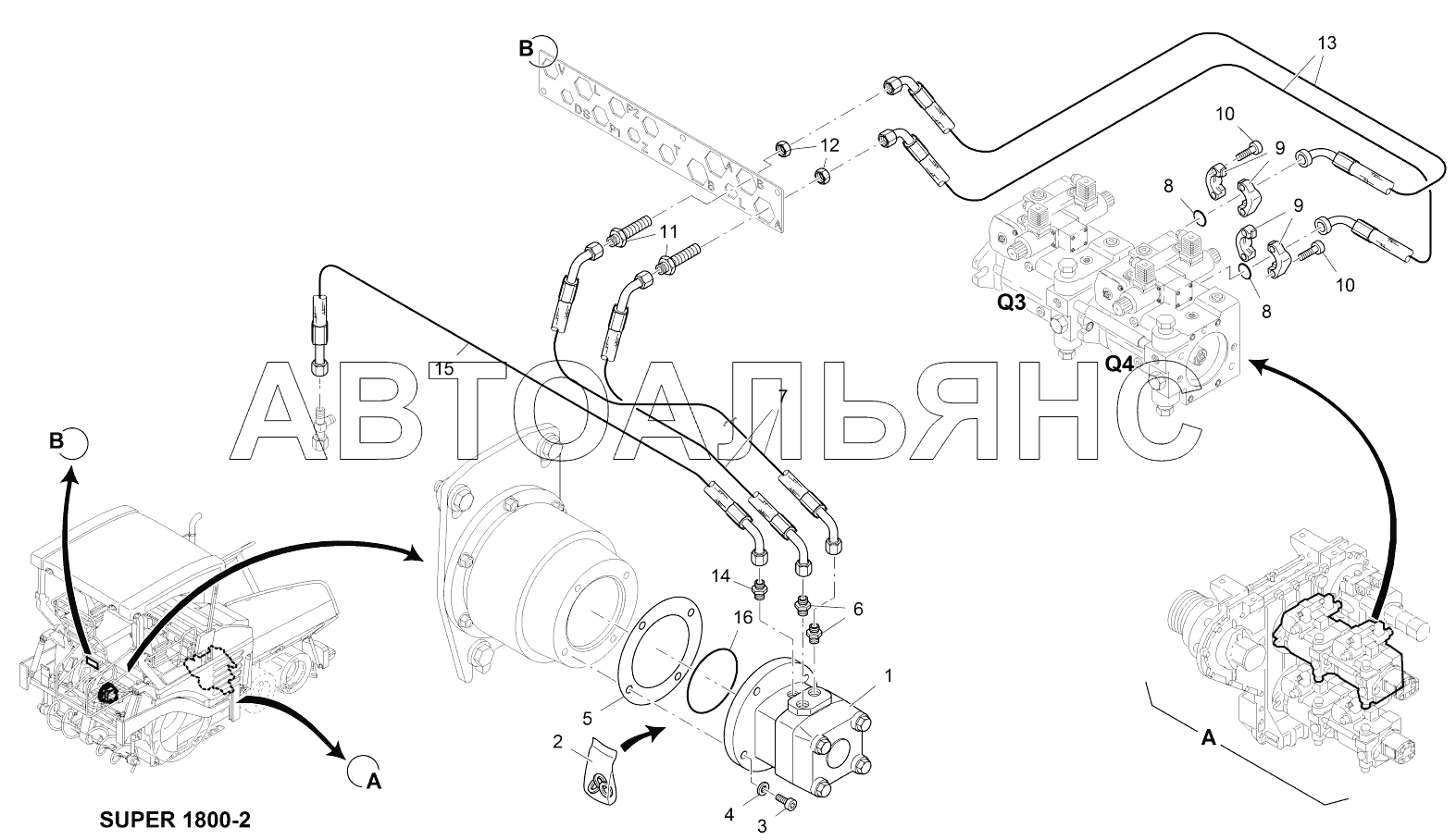

DRIVE AUGER RE.HY.1600-2 SUPER 1600-2 MECHANICAL HEIGHT ADJUSTMENT SUPER 1600-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HY ENGINE

Заводской номер: 9609751000 Количество на модель: 1
9609751000
1
2

Номер детали на чертеже:

2

SEAL KIT

Заводской номер: 9609751001 Количество на модель: 1
9609751001
1
3

Номер детали на чертеже:

3

SCREW

Заводской номер: 9512310912 Количество на модель: 4
9512310912
4
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 9500130125 Количество на модель: 4
9500130125
4
5

Номер детали на чертеже:

5

POETRY

Заводской номер: 4604060019 Количество на модель: 1
4604060019
1
6

Номер детали на чертеже:

6

SCREW

Заводской номер: 9611200057 Количество на модель: 2
9611200057
2
7

Номер детали на чертеже:

7

HOSE

Заводской номер: 2012319 Количество на модель: 2
2012319
2
8

Номер детали на чертеже:

8

O-RING

Заводской номер: 9617800062 Количество на модель: 2
9617800062
2
9

Номер детали на чертеже:

9

HALF OF FLANGE

Заводской номер: 9612991046 Количество на модель: 4
9612991046
4
10

Номер детали на чертеже:

10

SCREW

Заводской номер: 9510310912 Количество на модель: 8
9510310912
8
11

Номер детали на чертеже:

11

SCREW

Заводской номер: 9532003910 Количество на модель: 2
9532003910
2
12

Номер детали на чертеже:

12

NUT

Заводской номер: 9630300010 Количество на модель: 2
9630300010
2
13

Номер детали на чертеже:

13

HOSE

Заводской номер: 2004472 Количество на модель: 2
2004472
2
14

Номер детали на чертеже:

14

SCREW CONNECTION

Заводской номер: 9602130057 Количество на модель: 1
9602130057
1
15

Номер детали на чертеже:

15

HOSE

Заводской номер: 3430021100 Количество на модель: 1
3430021100
1
16

Номер детали на чертеже:

16

O-RING

Заводской номер: 9635700062 Количество на модель: 1
9635700062
1
DRIVE AUGER RE.HY.1600-2 SUPER 1600-2 MECHANICAL HEIGHT ADJUSTMENT SUPER 1600-2
