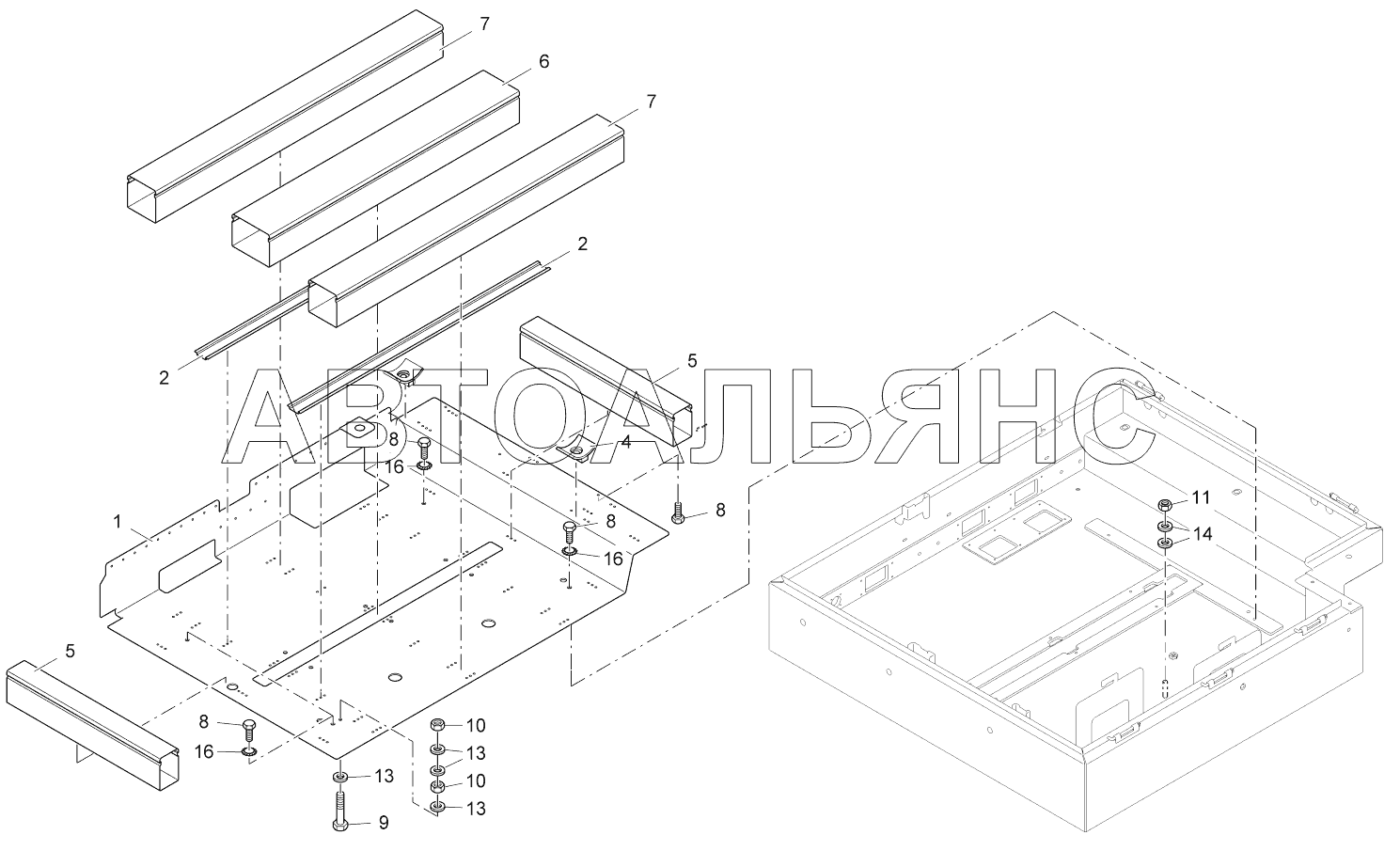

SWITCH BOX, MOUNTING PLATE SUPER 1600-2. Каталог 2015г.

SWITCH BOX, MECH. SUPER 1600-2 SWITCH BOX, TERMINAL BOARD SUPER 1600-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
4
5
6
7
8
9
10
11
13
14
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

MOUNTING PLATE

Заводской номер: 2037288 Количество на модель: 1
2037288
1
2

Номер детали на чертеже:

2

MOUNTING RAIL

Заводской номер: 3515110051 Количество на модель:
3515110051
4

Номер детали на чертеже:

4

BASE

Заводской номер: 4460610012 Количество на модель: 2
4460610012
2
5

Номер детали на чертеже:

5

CABEL CANAL

Заводской номер: 3515077034 Количество на модель:
3515077034
6

Номер детали на чертеже:

6

CABEL CANAL

Заводской номер: 2002019 Количество на модель:
2002019
7

Номер детали на чертеже:

7

CABEL CANAL

Заводской номер: 3515077000 Количество на модель: 1
3515077000
1
8

Номер детали на чертеже:

8

SCREW

Заводской номер: 9505100933 Количество на модель: 5
9505100933
5
9

Номер детали на чертеже:

9

SCREW

Заводской номер: 9506300933 Количество на модель: 1
9506300933
1
10

Номер детали на чертеже:

10

NUT

Заводской номер: 9500060934 Количество на модель: 2
9500060934
2
11

Номер детали на чертеже:

11

NUT

Заводской номер: 9500080934 Количество на модель: 1
9500080934
1
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 9500060125 Количество на модель: 4
9500060125
4
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 9500080125 Количество на модель: 2
9500080125
2
16

Номер детали на чертеже:

16

FAN DISC

Заводской номер: 9510646798 Количество на модель: 4
9510646798
4
