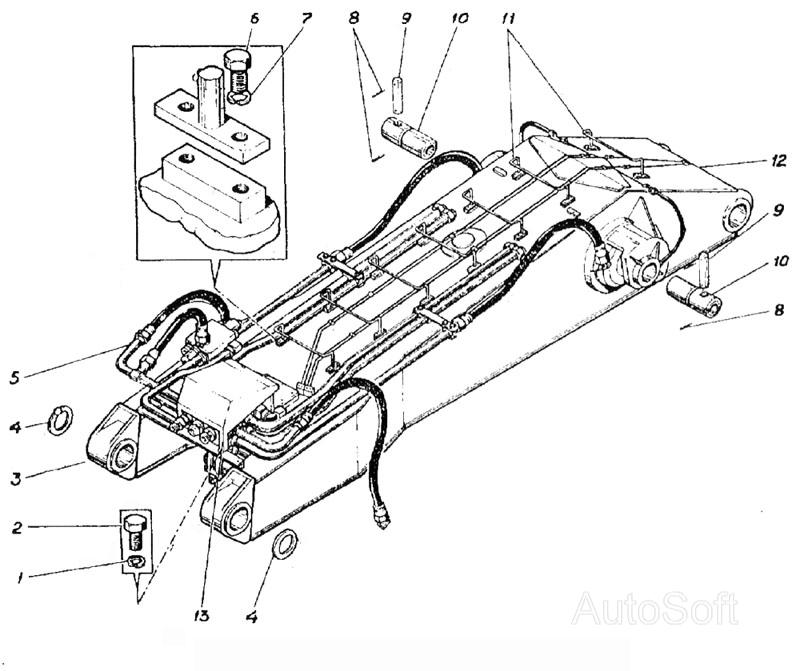

ЭО-6123.06.00.000 Установка стрелы ЭО-6123. Каталог 2000г.

ЭО-6122А.05.16.000-1 Трубопроводы управления стрелы ЭО-6123 ЭО-6123.06.01.000 Стрела ЭО-6123

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шайба

Заводской номер: 6402.10 Количество на модель: 1
6402.10
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: 77Э98.10.20 Количество на модель: 1
77Э98.10.20
1
3

Номер детали на чертеже:

3

Стрела

Заводской номер: ЭО-6123.03.01.000 Количество на модель: 1
ЭО-6123.03.01.000
1
4

Номер детали на чертеже:

4

Шайба

Заводской номер: ЭО-6121.13.00.021 Количество на модель: 10
ЭО-6121.13.00.021
10
5

Номер детали на чертеже:

5

Трубопроводы стрелы

Заводской номер: ЭО-6123.06.07.000 Количество на модель: 1
ЭО-6123.06.07.000
1
6

Номер детали на чертеже:

6

Болт

Заводской номер: 7798.12.25 Количество на модель: 28
7798.12.25
28
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 6402.12 Количество на модель: 28
6402.12
28
8

Номер детали на чертеже:

8

Шплинт

Заводской номер: 397.8.50 Количество на модель: 4
397.8.50
4
9

Номер детали на чертеже:

9

Палец

Заводской номер: ЭО-6121.13.00.015 Количество на модель: 2
ЭО-6121.13.00.015
2
10

Номер детали на чертеже:

10

Ось

Заводской номер: ЭО-6123.06.00.001 Количество на модель: 2
ЭО-6123.06.00.001
2
11

Номер детали на чертеже:

11

Ступенька

Заводской номер: ЭО-5122.06.00.100 Количество на модель: 7
ЭО-5122.06.00.100
7
12

Номер детали на чертеже:

12

Трубопроводы смазки стрелы

Заводской номер: ЭО-6123.06.03.000 Количество на модель: 1
ЭО-6123.06.03.000
1
13

Номер детали на чертеже:

13

Ограждение

Заводской номер: ЭО-5122.06.00.200 Количество на модель: 1
ЭО-5122.06.00.200
1
