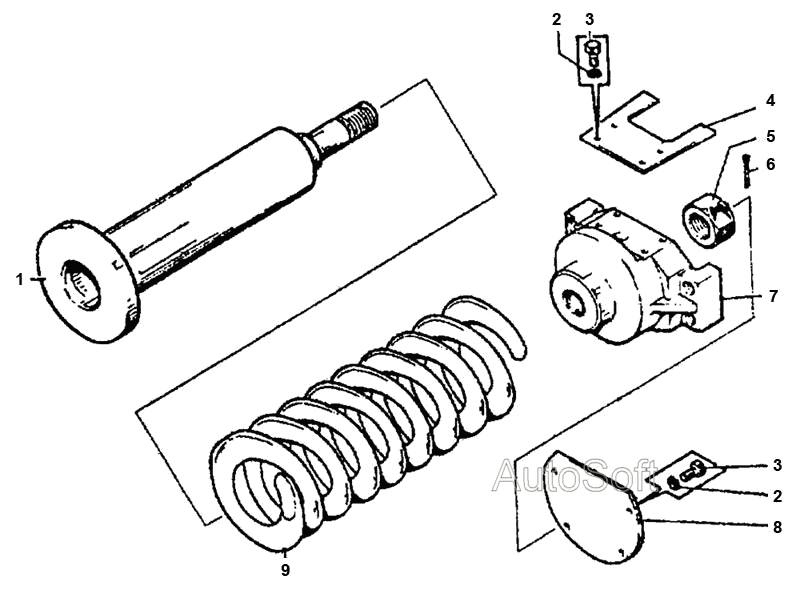

ЭО-5225.00.10.500-1 Механизм сдавания ЭО-5225. Каталог 2009г.

ЭО-5126.00.10.100 Колесо натяжное ЭО-5225 ЭО-5221.00.10.600 Гидроцилиндр ЭО-5225

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Стяжка

Заводской номер: ЭО-5221.01.10.530-1 Количество на модель: 1
ЭО-5221.01.10.530-1
1
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 6402.10 Количество на модель: 8
6402.10
8
3

Номер детали на чертеже:

3

Болт

Заводской номер: 7798.10.20 Количество на модель: 8
7798.10.20
8
4

Номер детали на чертеже:

4

Скребок

Заводской номер: ЭО-5221.01.10.505-1 Количество на модель: 1
ЭО-5221.01.10.505-1
1
5

Номер детали на чертеже:

5

Гайка

Заводской номер: ЭО-5124.01.11.504 Количество на модель: 1
ЭО-5124.01.11.504
1
6

Номер детали на чертеже:

6

Шплинт

Заводской номер: 397.8.80 Количество на модель: 1
397.8.80
1
7

Номер детали на чертеже:

7

Фланец

Заводской номер: ЭО-5221.01.10.503-1 Количество на модель: 1
ЭО-5221.01.10.503-1
1
8

Номер детали на чертеже:

8

Крышка

Заводской номер: ЭО-5221.01.10.506 Количество на модель: 1
ЭО-5221.01.10.506
1
9

Номер детали на чертеже:

9

Пружина

Заводской номер: ЭО-5221.01.10.501 Количество на модель: 1
ЭО-5221.01.10.501
1
