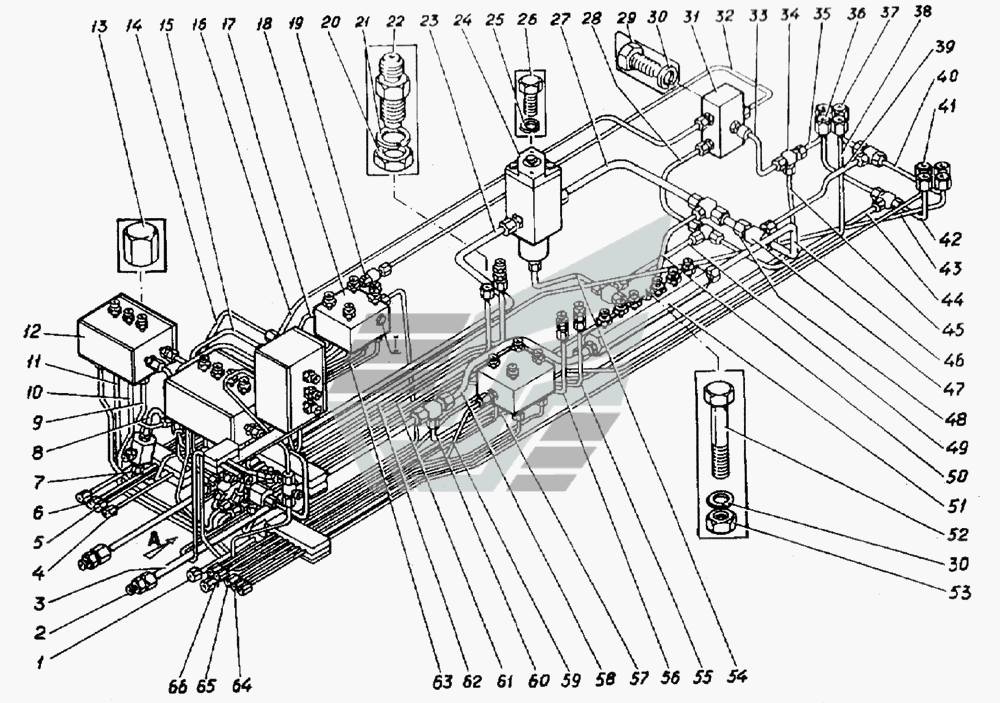

Трубопроводы управления (Лист 1) ЭО-5221. Каталог 2009г.

Блок клапанов ЭО-5221 Трубопроводы управления (Лист 2) ЭО-5221

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Труба

Заводской номер: ЭО-5221.04.17.035 Количество на модель: 1
ЭО-5221.04.17.035
1
2

Номер детали на чертеже:

2

Проходник

Заводской номер: ЭО-5221.05.25.009 Количество на модель: 2
ЭО-5221.05.25.009
2
3

Номер детали на чертеже:

3

Труба

Заводской номер: ЭО-5221.04.17.073 Количество на модель: 1
ЭО-5221.04.17.073
1
4

Номер детали на чертеже:

4

Труба

Заводской номер: ЭО-5221.04.17.043 Количество на модель: 1
ЭО-5221.04.17.043
1
5

Номер детали на чертеже:

5

Труба

Заводской номер: ЭО-5221.04.17.041 Количество на модель: 1
ЭО-5221.04.17.041
1
6

Номер детали на чертеже:

6

Труба

Заводской номер: ЭО-5221.04.17.039 Количество на модель: 1
ЭО-5221.04.17.039
1
7

Номер детали на чертеже:

7

Труба

Заводской номер: ЭО-5221.04.17.038 Количество на модель: 1
ЭО-5221.04.17.038
1
8

Номер детали на чертеже:

8

Труба

Заводской номер: ЭО-5221.04.17.045 Количество на модель: 1
ЭО-5221.04.17.045
1
9

Номер детали на чертеже:

9

Труба

Заводской номер: ЭО-5221.04.17.044 Количество на модель: 1
ЭО-5221.04.17.044
1
10

Номер детали на чертеже:

10

Труба

Заводской номер: ЭО-5221.04.17.063 Количество на модель: 1
ЭО-5221.04.17.063
1
11

Номер детали на чертеже:

11

Труба

Заводской номер: ЭО-5221.04.17.062 Количество на модель: 1
ЭО-5221.04.17.062
1
12

Номер детали на чертеже:

12

Блок золотников

Заводской номер: ЭО-5122А.04.28.000-1 Количество на модель: 2
ЭО-5122А.04.28.000-1
2
13

Номер детали на чертеже:

13

Заглушка

Заводской номер: 109-5-110 Количество на модель: 3
109-5-110
3
14

Номер детали на чертеже:

14

Труба

Заводской номер: ЭО-5221.04.17.047 Количество на модель: 1
ЭО-5221.04.17.047
1
15

Номер детали на чертеже:

15

Труба

Заводской номер: ЭО-5221.04.17.046 Количество на модель: 1
ЭО-5221.04.17.046
1
16

Номер детали на чертеже:

16

Труба

Заводской номер: ЭО-5221.04.17.028 Количество на модель: 1
ЭО-5221.04.17.028
1
17

Номер детали на чертеже:

17

Труба

Заводской номер: ЭО-5221.04.17.037 Количество на модель: 1
ЭО-5221.04.17.037
1
18

Номер детали на чертеже:

18

Блок клапанов

Заводской номер: ЭО-5122.04.16.000 Количество на модель: 2
ЭО-5122.04.16.000
2
19

Номер детали на чертеже:

19

Труба

Заводской номер: ЭО-5221.04.17.036 Количество на модель: 1
ЭО-5221.04.17.036
1
20

Номер детали на чертеже:

20

Гайка

Заводской номер: ЭО-5122.06.09.009 Количество на модель: 4
ЭО-5122.06.09.009
4
21

Номер детали на чертеже:

21

Шайба

Заводской номер: 6402.16 Количество на модель: 4
6402.16
4
22

Номер детали на чертеже:

22

Штуцер

Заводской номер: ЭО-5124А.04.17.001 Количество на модель: 4
ЭО-5124А.04.17.001
4
23

Номер детали на чертеже:

23

Труба

Заводской номер: ЭО-5221.04.17.072 Количество на модель: 1
ЭО-5221.04.17.072
1
24

Номер детали на чертеже:

24

Золотник сливной

Заводской номер: ЭО-5221.04.17.200 Количество на модель: 1
ЭО-5221.04.17.200
1
25

Номер детали на чертеже:

25

Шайба

Заводской номер: 6402.8 Количество на модель: 2
6402.8
2
26

Номер детали на чертеже:

26

Болт

Заводской номер: 7798.8.25 Количество на модель: 2
7798.8.25
2
27

Номер детали на чертеже:

27

Труба

Заводской номер: ЭО-5221.04.17.071 Количество на модель: 1
ЭО-5221.04.17.071
1
28

Номер детали на чертеже:

28

Труба

Заводской номер: ЭО-5221.04.17.027 Количество на модель: 1
ЭО-5221.04.17.027
1
29

Номер детали на чертеже:

29

Болт

Заводской номер: 7798.10.20 Количество на модель: 6
7798.10.20
6
30

Номер детали на чертеже:

30

Шайба

Заводской номер: 6402.10 Количество на модель: 20
6402.10
20
31

Номер детали на чертеже:

31

Золотник блокировочный

Заводской номер: ЭО-5221.04.17.300 Количество на модель: 1
ЭО-5221.04.17.300
1
32

Номер детали на чертеже:

32

Трубя

Заводской номер: ЭО-5221.04.17.026 Количество на модель: 1
ЭО-5221.04.17.026
1
33

Номер детали на чертеже:

33

Труба

Заводской номер: ЭО-5221.04.17.004 Количество на модель: 1
ЭО-5221.04.17.004
1
34

Номер детали на чертеже:

34

Тройник

Заводской номер: ЭО-5221.05.25.008 Количество на модель: 14
ЭО-5221.05.25.008
14
35

Номер детали на чертеже:

35

Труба

Заводской номер: ЭО-5221.04.17.006 Количество на модель: 1
ЭО-5221.04.17.006
1
36

Номер детали на чертеже:

36

Труба

Заводской номер: ЭО-5221.04.17.011 Количество на модель: 1
ЭО-5221.04.17.011
1
37

Номер детали на чертеже:

37

Труба

Заводской номер: ЭО-5221.04.17.007 Количество на модель: 1
ЭО-5221.04.17.007
1
38

Номер детали на чертеже:

38

Труба

Заводской номер: ЭО-5221.04.17.008 Количество на модель: 1
ЭО-5221.04.17.008
1
39

Номер детали на чертеже:

39

Труба

Заводской номер: ЭО-5221.04.17.009 Количество на модель: 1
ЭО-5221.04.17.009
1
40

Номер детали на чертеже:

40

Труба

Заводской номер: ЭО-5221.04.17.012 Количество на модель: 1
ЭО-5221.04.17.012
1
41

Номер детали на чертеже:

41

Труба

Заводской номер: ЭО-5221.04.17.014 Количество на модель: 1
ЭО-5221.04.17.014
1
42

Номер детали на чертеже:

42

Труба

Заводской номер: ЭО-5221.04.17.015 Количество на модель: 1
ЭО-5221.04.17.015
1
43

Номер детали на чертеже:

43

Труба

Заводской номер: ЭО-5221.04.17.016 Количество на модель: 1
ЭО-5221.04.17.016
1
44

Номер детали на чертеже:

44

Труба

Заводской номер: ЭО-5221.04.17.013 Количество на модель: 1
ЭО-5221.04.17.013
1
45

Номер детали на чертеже:

45

Труба

Заводской номер: ЭО-5221.04.17.005 Количество на модель: 1
ЭО-5221.04.17.005
1
46

Номер детали на чертеже:

46

Труба

Заводской номер: ЭО-5221.04.17.068 Количество на модель: 1
ЭО-5221.04.17.068
1
47

Номер детали на чертеже:

47

Тройник

Заводской номер: ЭО-5221.05.25.006 Количество на модель: 4
ЭО-5221.05.25.006
4
48

Номер детали на чертеже:

48

Труба

Заводской номер: ЭО-5221.04.17.067 Количество на модель: 1
ЭО-5221.04.17.067
1
49

Номер детали на чертеже:

49

Труба

Заводской номер: ЭО-5221.04.17.029 Количество на модель: 1
ЭО-5221.04.17.029
1
50

Номер детали на чертеже:

50

Труба

Заводской номер: ЭО-5221.04.17.017 Количество на модель: 1
ЭО-5221.04.17.017
1
51

Номер детали на чертеже:

51

Коллектор

Заводской номер: ЭО-5221.04.17.400 Количество на модель: 1
ЭО-5221.04.17.400
1
52

Номер детали на чертеже:

52

Болт

Заводской номер: 7798.10.80 Количество на модель: 3
7798.10.80
3
53

Номер детали на чертеже:

53

Гайка

Заводской номер: 5915.10 Количество на модель: 1
5915.10
1
54

Номер детали на чертеже:

54

Труба

Заводской номер: ЭО-5221.04.17.031 Количество на модель: 1
ЭО-5221.04.17.031
1
55

Номер детали на чертеже:

55

Труба

Заводской номер: ЭО-5221.04.17.018 Количество на модель: 1
ЭО-5221.04.17.018
1
56

Номер детали на чертеже:

56

Труба

Заводской номер: ЭО-5221.04.17.019 Количество на модель: 1
ЭО-5221.04.17.019
1
57

Номер детали на чертеже:

57

Труба

Заводской номер: ЭО-5221.04.17.021 Количество на модель: 1
ЭО-5221.04.17.021
1
58

Номер детали на чертеже:

58

Труба

Заводской номер: ЭО-5221.04.17.069 Количество на модель: 1
ЭО-5221.04.17.069
1
59

Номер детали на чертеже:

59

Труба

Заводской номер: ЭО-5221.04.17.025 Количество на модель: 1
ЭО-5221.04.17.025
1
60

Номер детали на чертеже:

60

Труба

Заводской номер: ЭО-5221.04.17.032 Количество на модель: 1
ЭО-5221.04.17.032
1
61

Номер детали на чертеже:

61

Труба

Заводской номер: ЭО-5221.04.17.034 Количество на модель: 1
ЭО-5221.04.17.034
1
62

Номер детали на чертеже:

62

Труба

Заводской номер: ЭО-5221.04.17.033 Количество на модель: 1
ЭО-5221.04.17.033
1
63

Номер детали на чертеже:

63

Труба

Заводской номер: ЭО-5221.04.17.042 Количество на модель: 1
ЭО-5221.04.17.042
1
64

Номер детали на чертеже:

64

Труба

Заводской номер: ЭО-5221.04.17.024 Количество на модель: 1
ЭО-5221.04.17.024
1
65

Номер детали на чертеже:

65

Труба

Заводской номер: ЭО-5221.04.17.022 Количество на модель: 1
ЭО-5221.04.17.022
1
66

Номер детали на чертеже:

66

Труба

Заводской номер: ЭО-5221.04.17.023 Количество на модель: 1
ЭО-5221.04.17.023
1
