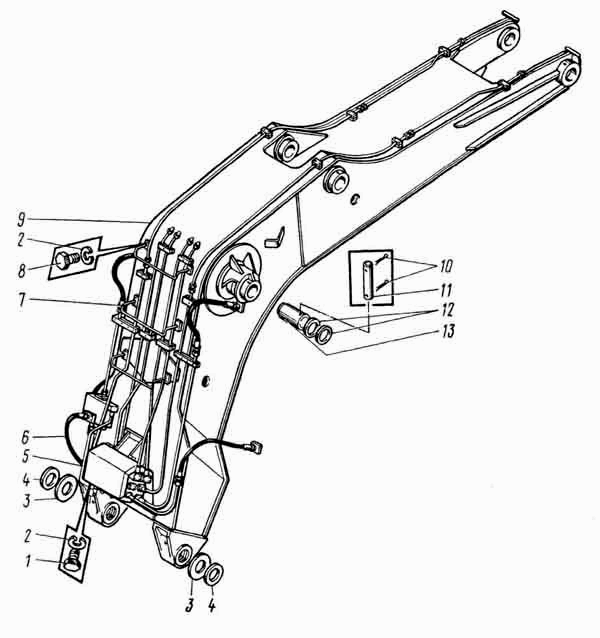

Установк моноблочной стрелы ЭО-5124

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: 7798.12.16 Количество на модель: 1
7798.12.16
1
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 6402.12 Количество на модель: 13
6402.12
13
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 035.110.2,5 Количество на модель: 2
035.110.2,5
2
4

Номер детали на чертеже:

4

Шайба

Заводской номер: ЭО-5122.13.00.033 Количество на модель: 15
ЭО-5122.13.00.033
15
5

Номер детали на чертеже:

5

Ограждение

Заводской номер: ЭО-5122.06.00.200-1 Количество на модель: 1
ЭО-5122.06.00.200-1
1
6

Номер детали на чертеже:

6

Трубопроводы

Заводской номер: ЭО-5124.58.05.000 Количество на модель: 1
ЭО-5124.58.05.000
1
7

Номер детали на чертеже:

7

Ступенька

Заводской номер: ЭО-5122.06.00.100 Количество на модель: 3
ЭО-5122.06.00.100
3
8

Номер детали на чертеже:

8

Болт

Заводской номер: 7798.12.25 Количество на модель: 12
7798.12.25
12
9

Номер детали на чертеже:

9

Стрела моноблочная

Заводской номер: ЭО-5124.58.01.000 Количество на модель: 1
ЭО-5124.58.01.000
1
10

Номер детали на чертеже:

10

Шплинт

Заводской номер: 397.8.50 Количество на модель: 4
397.8.50
4
11

Номер детали на чертеже:

11

Палец

Заводской номер: ЭО-5122.02.00.008-2 Количество на модель: 2
ЭО-5122.02.00.008-2
2
12

Номер детали на чертеже:

12

Втулка

Заводской номер: ЭО-5122.02.00.009 Количество на модель: 4
ЭО-5122.02.00.009
4
13

Номер детали на чертеже:

13

Ось

Заводской номер: ЭО-5124.58.00.001 Количество на модель: 2
ЭО-5124.58.00.001
2
