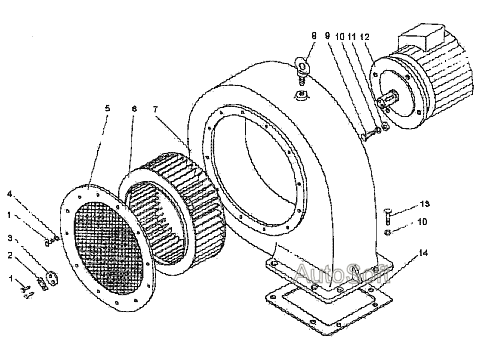

Вентилятор подъема ЭКГ-5А. Каталог 2009г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа

Номер детали на чертеже:

Вентилятор подъема

Заводской номер: 1080.21.00СБ Количество на модель: 1
1080.21.00СБ
1
1

Номер детали на чертеже:

1

Болт М6х20.58

Заводской номер: Болт М6х20.58 Количество на модель: 14
Болт М6х20.58
14
2

Номер детали на чертеже:

2

Планка предохранетельная 15х15,02

Заводской номер: Планка предохранетельная 15х15,02 Количество на модель: 1
Планка предохранетельная 15х15,02
1
3

Номер детали на чертеже:

3

Шайба 36х15,02

Заводской номер: Шайба 36х15,02 Количество на модель: 1
Шайба 36х15,02
1
4

Номер детали на чертеже:

4

Шайба 6.65Г

Заводской номер: Шайба 6.65Г Количество на модель: 12
Шайба 6.65Г
12
5

Номер детали на чертеже:

5

Диффузор с сеткой

Заводской номер: 2815-00 Количество на модель: 1
2815-00
1
6

Номер детали на чертеже:

6

Колесо вентилятора №4

Заводской номер: 1033.23.01СБ Количество на модель: 1
1033.23.01СБ
1
7

Номер детали на чертеже:

7

Корпус

Заводской номер: 1080.21.01СБ Количество на модель: 1
1080.21.01СБ
1
8

Номер детали на чертеже:

8

Рым-болт

Заводской номер: Рым-болт Количество на модель: 1
Рым-болт
1
9

Номер детали на чертеже:

9

Болт

Заводской номер: 1080.21.03 Количество на модель: 4
1080.21.03
4
10

Номер детали на чертеже:

10

Шайба 12 05Г

Заводской номер: Шайба 12 05Г Количество на модель: 10
Шайба 12 05Г
10
11

Номер детали на чертеже:

11

Гайка M1 2.4

Заводской номер: Гайка M1 2.4 Количество на модель: 4
Гайка M1 2.4
4
12

Номер детали на чертеже:

12

Электродвигатель АОЛ 2-32-4

Заводской номер: Электродвигатель АОЛ 2-32-4 Количество на модель: 1
Электродвигатель АОЛ 2-32-4
1
13

Номер детали на чертеже:

13

Болт М 12х50.58

Заводской номер: Болт М 12х50.58 Количество на модель: 6
Болт М 12х50.58
6
14

Номер детали на чертеже:

14

Прокладка

Заводской номер: 1080.21.02 Количество на модель: 1
1080.21.02
1
