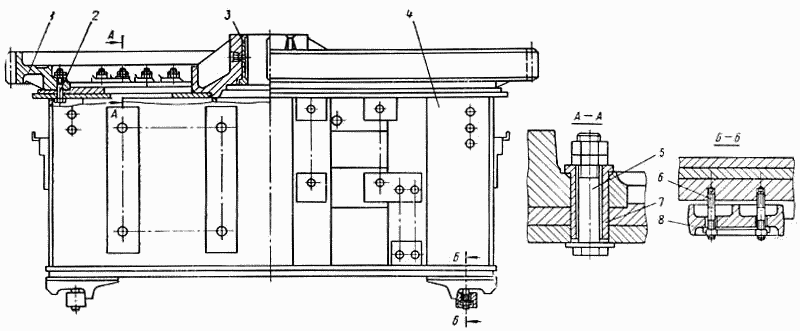

Нижняя рама ЭКГ-4,6Б

Электродвигатель постоянного тока с одним концом вала (ход) ЭКГ-4,6Б Цепь гусеничная ЭКГ-4,6Б

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Нижняя рама

Заводской номер: 1033.22.00 Количество на модель:
1033.22.00
1

Номер детали на чертеже:

1

Венец зубчатый

Заводской номер: 1041.22.01.1 Количество на модель: 1
1041.22.01.1
1
2

Номер детали на чертеже:

2

Болт М36х170

Заводской номер: 1033.22.02 Количество на модель: 16
1033.22.02
16
3

Номер детали на чертеже:

3

Втулка

Заводской номер: 1033.22.01 Количество на модель: 1
1033.22.01
1
4

Номер детали на чертеже:

4

Рама нижняя

Заводской номер: 1033.22.100 Количество на модель: 1
1033.22.100
1
5

Номер детали на чертеже:

5

Болт М20х420-010

Заводской номер: К417 Количество на модель: 4
К417
4
6

Номер детали на чертеже:

6

Шпилька АМ18х280

Заводской номер: К436 Количество на модель: 12
К436
12
7

Номер детали на чертеже:

7

Втулка

Заводской номер: 1014.72.05.1 Количество на модель: 4
1014.72.05.1
4
8

Номер детали на чертеже:

8

Клин

Заводской номер: 1001.22.67.2 Количество на модель: 6
1001.22.67.2
6
