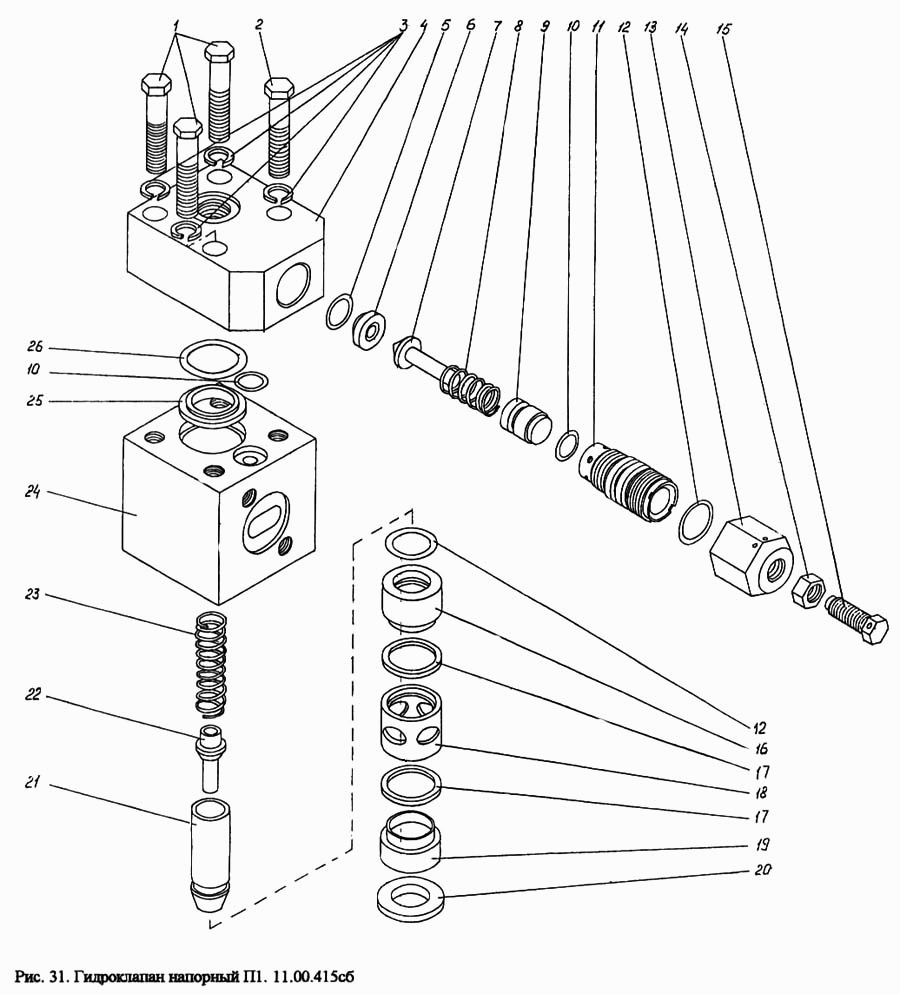

Гидроклапан напорный П1.11.00.415сб ПУМ-500

Гидросистема стрелы П1.10.05сб-1 ПУМ-500 Блок клапанов П1.11.03.004сб ПУМ-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидроклапан напорный

Заводской номер: П1.11.00.415-сб Количество на модель:
П1.11.00.415-сб
1

Номер детали на чертеже:

1

Болт 3М10-6gх.66.016

Заводской номер: ГОСТ 7808-70 Количество на модель: 3
ГОСТ 7808-70
3
4

Номер детали на чертеже:

4

Корпус

Заводской номер: П1.11.00.866 Количество на модель: 1
П1.11.00.866
1
5

Номер детали на чертеже:

5

Кольцо уплотнительное

Заводской номер: 520.15.004-03 Количество на модель: 1
520.15.004-03
1
6

Номер детали на чертеже:

6

Седло

Заводской номер: П1.11.00.867 Количество на модель: 1
П1.11.00.867
1
7

Номер детали на чертеже:

7

Клапан

Заводской номер: П1.11.00.872 Количество на модель: 1
П1.11.00.872
1
8

Номер детали на чертеже:

8

Пружина

Заводской номер: П1.11.00.874 Количество на модель: 1
П1.11.00.874
1
9

Номер детали на чертеже:

9

Опора

Заводской номер: П1.11.00.873 Количество на модель: 1
П1.11.00.873
1
10

Номер детали на чертеже:

10

Кольцо уплотнительное

Заводской номер: 520.15.003-01 Количество на модель: 2
520.15.003-01
2
11

Номер детали на чертеже:

11

Ввертыш клапана

Заводской номер: П1.11.00.875 Количество на модель: 1
П1.11.00.875
1
12

Номер детали на чертеже:

12

Кольцо уплотнительное

Заводской номер: 520.15.004-06 Количество на модель: 2
520.15.004-06
2
13

Номер детали на чертеже:

13

Гайка

Заводской номер: П1.11.00.876 Количество на модель: 1
П1.11.00.876
1
14

Номер детали на чертеже:

14

Гайка М8-7Н.8.40.016

Заводской номер: ГОСТ 2524-70 Количество на модель: 1
ГОСТ 2524-70
1
15

Номер детали на чертеже:

15

Болт

Заводской номер: П1.11.00.877 Количество на модель: 1
П1.11.00.877
1
16

Номер детали на чертеже:

16

Втулка

Заводской номер: П1.11.00.878 Количество на модель: 1
П1.11.00.878
1
17

Номер детали на чертеже:

17

Кольцо

Заводской номер: П1.11.00.882 Количество на модель: 2
П1.11.00.882
2
18

Номер детали на чертеже:

18

Втулка

Заводской номер: П1.11.00.879 Количество на модель: 1
П1.11.00.879
1
19

Номер детали на чертеже:

19

Седло

Заводской номер: П1.11.00.871 Количество на модель: 1
П1.11.00.871
1
20

Номер детали на чертеже:

20

Опора

Заводской номер: П1.11.00.881 Количество на модель: 1
П1.11.00.881
1
21

Номер детали на чертеже:

21

Клапан

Заводской номер: П1.11.00.868 Количество на модель: 1
П1.11.00.868
1
22

Номер детали на чертеже:

22

Клапан

Заводской номер: П1.11.00.869 Количество на модель: 1
П1.11.00.869
1
23

Номер детали на чертеже:

23

Пружина

Заводской номер: П1.11.00.870-1 Количество на модель: 1
П1.11.00.870-1
1
24

Номер детали на чертеже:

24

Корпус

Заводской номер: П1.11.00.865 Количество на модель: 1
П1.11.00.865
1
25

Номер детали на чертеже:

25

Опора

Заводской номер: П1.11.00.880 Количество на модель: 1
П1.11.00.880
1
26

Номер детали на чертеже:

26

Кольцо уплотнительное

Заводской номер: 155.26.1015 Количество на модель: 1
155.26.1015
1
