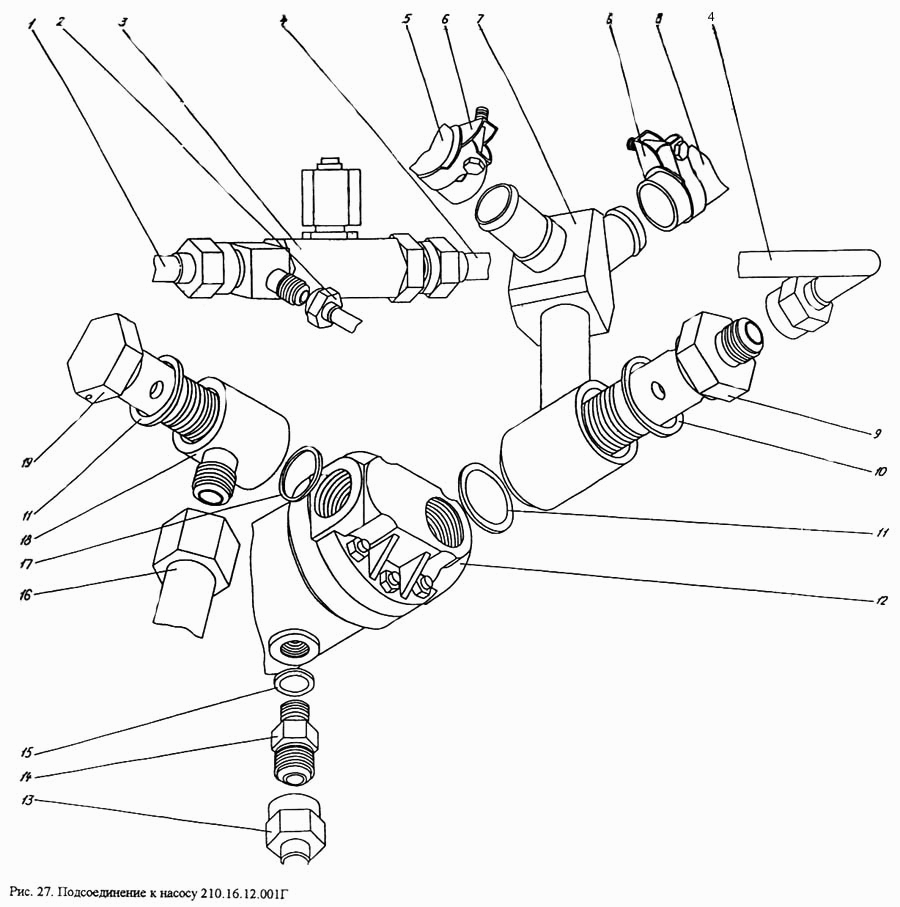

Подсоединение к насосу 210.16.12.001Г ПУМ-500

Подсоединение к насосу 313.56 ПУМ-500 Подсоединение к гидробаку ПУМ-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
5
6
7
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Трубопровод

Заводской номер: П1.11.00.040-сб-2 Количество на модель: 1
П1.11.00.040-сб-2
1
2

Номер детали на чертеже:

2

Трубопровод

Заводской номер: П1.11.00.010-сб-2 Количество на модель: 1
П1.11.00.010-сб-2
1
3

Номер детали на чертеже:

3

Клапан негативного контроля

Заводской номер: П1.11.00.020-сб-А Количество на модель: 1
П1.11.00.020-сб-А
1
4

Номер детали на чертеже:

4

Трубопровод

Заводской номер: П1.11.00.050-сб-1 Количество на модель: 1
П1.11.00.050-сб-1
1
5

Номер детали на чертеже:

5

Рукав Б1-10-25-36-V L=200 мм

Заводской номер: ГОСТ 18698-79 (ТУ005-6016-87) Количество на модель: 1
ГОСТ 18698-79 (ТУ005-6016-87)
1
5

Номер детали на чертеже:

5

Рукав 40У25-7 L=200 мм

Заводской номер: ТУ005-6016-87 (ГОСТ 18698-79) Количество на модель: 1
ТУ005-6016-87 (ГОСТ 18698-79)
1
6

Номер детали на чертеже:

6

Хомут в сборе

Заводской номер: П1.11.00.360-сб (54.02.115-сб) Количество на модель: 2
П1.11.00.360-сб (54.02.115-сб)
2
7

Номер детали на чертеже:

7

Тройник

Заводской номер: П1.11.00.140-сб-1 Количество на модель: 1
П1.11.00.140-сб-1
1
9

Номер детали на чертеже:

9

Штуцер

Заводской номер: П1.11.00.150-сб Количество на модель: 1
П1.11.00.150-сб
1
10

Номер детали на чертеже:

10

Прокладка

Заводской номер: П1.11.00.202 Количество на модель: 1
П1.11.00.202
1
11

Номер детали на чертеже:

11

Прокладка

Заводской номер: П1.11.00.020 Количество на модель: 2
П1.11.00.020
2
12

Номер детали на чертеже:

12

Насос 210.16.12.001Г

Заводской номер: ТУ22-1,016-234-87 Количество на модель: 1
ТУ22-1,016-234-87
1
13

Номер детали на чертеже:

13

Трубопровод

Заводской номер: П1.11.00.090-сб-2 Количество на модель: 1
П1.11.00.090-сб-2
1
14

Номер детали на чертеже:

14

Штуцер

Заводской номер: П1.11.00.050 Количество на модель: 1
П1.11.00.050
1
15

Номер детали на чертеже:

15

Прокладка

Заводской номер: П1.11.00.020-02 Количество на модель: 1
П1.11.00.020-02
1
16

Номер детали на чертеже:

16

Рукав

Заводской номер: П1.11.00.470сб (П1.11.00.471сб) Количество на модель: 1
П1.11.00.470сб (П1.11.00.471сб)
1
17

Номер детали на чертеже:

17

Прокладка

Заводской номер: П1.11.00.020-01 Количество на модель: 1
П1.11.00.020-01
1
18

Номер детали на чертеже:

18

Штуцер

Заводской номер: П1.11.00.460-сб Количество на модель: 1
П1.11.00.460-сб
1
19

Номер детали на чертеже:

19

Болт

Заводской номер: П1.11.00.451 Количество на модель: 1
П1.11.00.451
1
