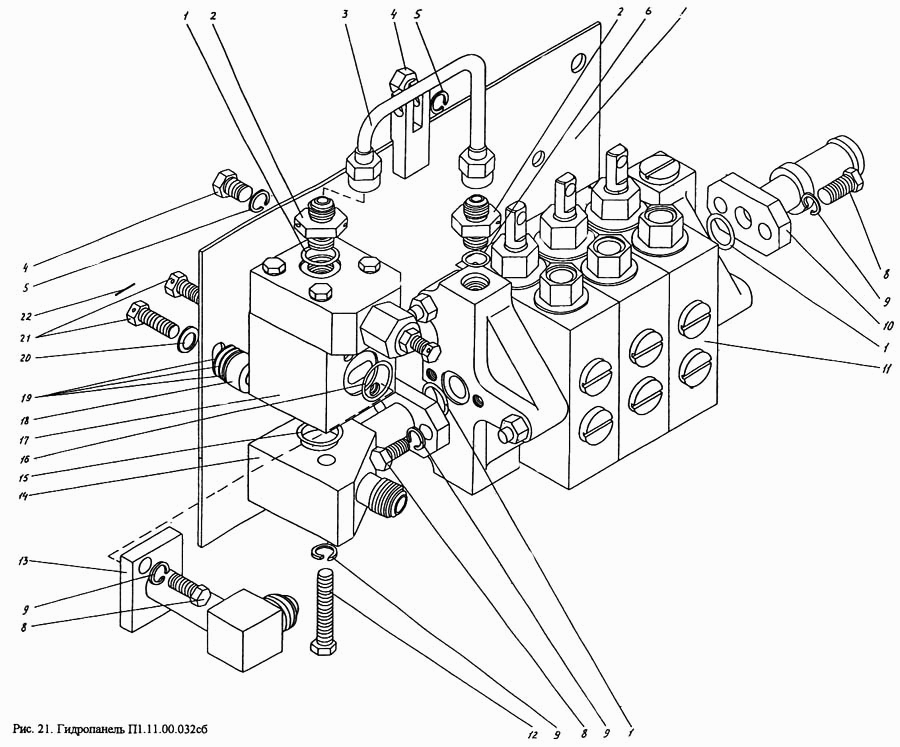

Гидропанель П1.11.00.032сб ПУМ-500

Подсоединение к гидрораспределителю П1.11.00.060сб-1 ПУМ-500 Подсоединение к гидропанели П1.11.00.032сб ПУМ-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кольцо уплотнительное

Заводской номер: 520.15.004-06 Количество на модель: 3
520.15.004-06
3
2

Номер детали на чертеже:

2

Штуцер

Заводской номер: П1.11.00.045 Количество на модель: 2
П1.11.00.045
2
3

Номер детали на чертеже:

3

Трубопровод

Заводской номер: П1.11.00.014-сб-3 Количество на модель: 1
П1.11.00.014-сб-3
1
4

Номер детали на чертеже:

4

Болт М6-6gх16.46.016

Заводской номер: ГОСТ 7796-70 Количество на модель: 4
ГОСТ 7796-70
4
5

Номер детали на чертеже:

5

Шайба 6.65Г.016

Заводской номер: ГОСТ 6402-70 Количество на модель: 4
ГОСТ 6402-70
4
6

Номер детали на чертеже:

6

Кольцо уплотнительное

Заводской номер: 520.15.004-03 Количество на модель: 1
520.15.004-03
1
7

Номер детали на чертеже:

7

Кронштейн

Заводской номер: ПУМ-500.11.00.920 Количество на модель: 1
ПУМ-500.11.00.920
1
10

Номер детали на чертеже:

10

Патрубок

Заводской номер: П1.11.00.016-сб Количество на модель: 1
П1.11.00.016-сб
1
11

Номер детали на чертеже:

11

Гидрораспределитель

Заводской номер: П1.11.00.416-сб Количество на модель: 1
П1.11.00.416-сб
1
13

Номер детали на чертеже:

13

Угольник

Заводской номер: П1.11.00.015-сб Количество на модель: 1
П1.11.00.015-сб
1
14

Номер детали на чертеже:

14

Переходник

Заводской номер: П1.11.00.033-сб Количество на модель: 1
П1.11.00.033-сб
1
15

Номер детали на чертеже:

15

Кольцо уплотнительное

Заводской номер: 155.26.1015 Количество на модель: 1
155.26.1015
1
16

Номер детали на чертеже:

16

Кольцо уплотнительное

Заводской номер: 520.15.004-11 Количество на модель: 1
520.15.004-11
1
17

Номер детали на чертеже:

17

Гидроклапан напорный

Заводской номер: П1.11.00.415-сб Количество на модель: 1
П1.11.00.415-сб
1
18

Номер детали на чертеже:

18

Втулка

Заводской номер: П1.11.00.007 Количество на модель: 2
П1.11.00.007
2
19

Номер детали на чертеже:

19

Шайба

Заводской номер: П1.11.00.008 Количество на модель: 1
П1.11.00.008
1
20

Номер детали на чертеже:

20

Шайба С6.01.016

Заводской номер: ГОСТ 11371-78 Количество на модель: 2
ГОСТ 11371-78
2
22

Номер детали на чертеже:

22

Проволока КО-1,2 L=200 мм

Заводской номер: ГОСТ 792-67 Количество на модель: 1
ГОСТ 792-67
1
