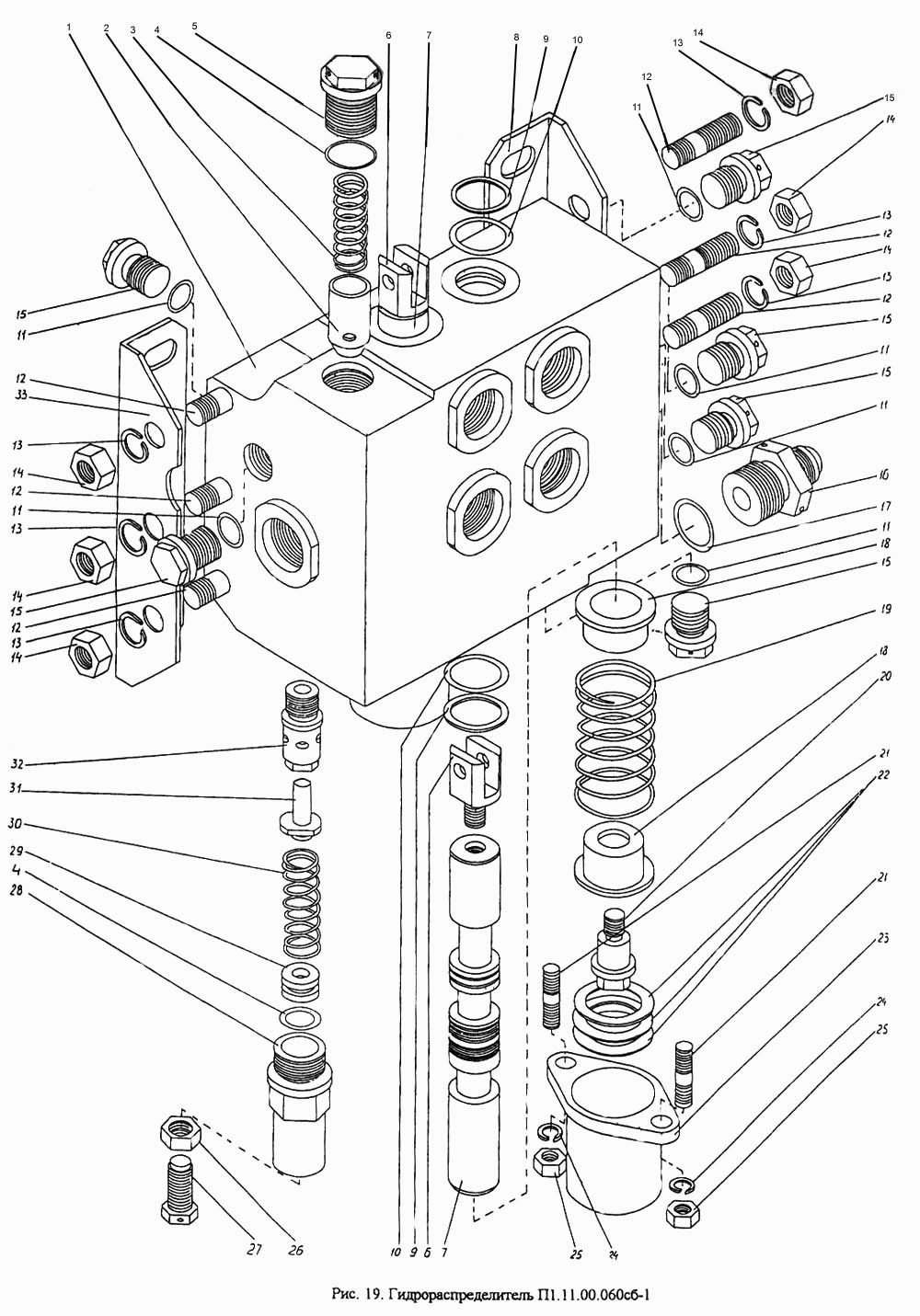

Гидрораспределитель П1.11-00.060сб-1 ПУМ-500

Гидрораспределитель П1.11-00.416сб ПУМ-500 Подсоединение к гидрораспределителю П1.11.00.060сб-1 ПУМ-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Корпус

Заводской номер: П1.11.00.061-сб Количество на модель: 1
П1.11.00.061-сб
1
2

Номер детали на чертеже:

2

Клапан

Заводской номер: П1.11.00.086 Количество на модель: 1
П1.11.00.086
1
3

Номер детали на чертеже:

3

Пружина

Заводской номер: П1.11.00.087 Количество на модель: 1
П1.11.00.087
1
4

Номер детали на чертеже:

4

Кольцо уплотнительное

Заводской номер: 520.15.004-09 Количество на модель: 2
520.15.004-09
2
5

Номер детали на чертеже:

5

Пробка

Заводской номер: П1.11.00.085 Количество на модель: 1
П1.11.00.085
1
6

Номер детали на чертеже:

6

Вилка

Заводской номер: П1.11.00.080 Количество на модель: 2
П1.11.00.080
2
7

Номер детали на чертеже:

7

Золотник

Заводской номер: П1.11.00.079-1 Количество на модель: 2
П1.11.00.079-1
2
8

Номер детали на чертеже:

8

Уголок левый

Заводской номер: П1.11.00.096 Количество на модель: 1
П1.11.00.096
1
9

Номер детали на чертеже:

9

Кольцо

Заводской номер: П1.11.00.097 Количество на модель: 4
П1.11.00.097
4
10

Номер детали на чертеже:

10

Кольцо уплотнительное

Заводской номер: 520.15.004-44 Количество на модель: 4
520.15.004-44
4
11

Номер детали на чертеже:

11

Кольцо

Заводской номер: 520.15.003-05 Количество на модель: 6
520.15.003-05
6
12

Номер детали на чертеже:

12

Шпилька

Заводской номер: 520.04.010-06 Количество на модель: 6
520.04.010-06
6
13

Номер детали на чертеже:

13

Шайба 6.65Г.016

Заводской номер: ГОСТ 6402-70 Количество на модель: 6
ГОСТ 6402-70
6
14

Номер детали на чертеже:

14

Гайка М8-7Н.8.40.016

Заводской номер: ГОСТ 2524-70 Количество на модель: 6
ГОСТ 2524-70
6
15

Номер детали на чертеже:

15

Пробка

Заводской номер: П1.11.00.094 Количество на модель: 6
П1.11.00.094
6
16

Номер детали на чертеже:

16

Штуцер

Заводской номер: П1.11.00.121-1 Количество на модель: 1
П1.11.00.121-1
1
17

Номер детали на чертеже:

17

Кольцо уплотнительное

Заводской номер: 520.15.004-10 Количество на модель: 1
520.15.004-10
1
18

Номер детали на чертеже:

18

Опора

Заводской номер: П1.11.00.081-1 Количество на модель: 4
П1.11.00.081-1
4
20

Номер детали на чертеже:

20

Болт

Заводской номер: П1.11.00.082 Количество на модель: 2
П1.11.00.082
2
21

Номер детали на чертеже:

21

Шпилька

Заводской номер: 520.04.002-01 Количество на модель: 4
520.04.002-01
4
22

Номер детали на чертеже:

22

Прокладка

Заводской номер: 166.31.147 Количество на модель: 1
166.31.147
1
23

Номер детали на чертеже:

23

Опора

Заводской номер: П1.11.00.083 Количество на модель: 2
П1.11.00.083
2
25

Номер детали на чертеже:

25

Гайка

Заводской номер: 520.02.001-05 Количество на модель: 4
520.02.001-05
4
26

Номер детали на чертеже:

26

Гайка М12х1,25-6Н.04.40.016

Заводской номер: ГОСТ 2526-70 Количество на модель: 1
ГОСТ 2526-70
1
27

Номер детали на чертеже:

27

Винт

Заводской номер: П1.11.00.093 Количество на модель: 1
П1.11.00.093
1
28

Номер детали на чертеже:

28

Ввертыш

Заводской номер: П1.11.00.092-1 Количество на модель: 1
П1.11.00.092-1
1
29

Номер детали на чертеже:

29

Опора

Заводской номер: П1.11.00.091 Количество на модель: 1
П1.11.00.091
1
30

Номер детали на чертеже:

30

Пружина

Заводской номер: П1.11.00.098 Количество на модель: 1
П1.11.00.098
1
31

Номер детали на чертеже:

31

Клапан

Заводской номер: П1.11.00.088-2 Количество на модель: 1
П1.11.00.088-2
1
32

Номер детали на чертеже:

32

Седло

Заводской номер: П1.11.00.078-1 Количество на модель: 1
П1.11.00.078-1
1
33

Номер детали на чертеже:

33

Уголок правый

Заводской номер: П1.11.00.095 Количество на модель: 1
П1.11.00.095
1
79

Номер детали на чертеже:

79

Пружина

Заводской номер: П1.11.00.084 Количество на модель: 2
П1.11.00.084
2
