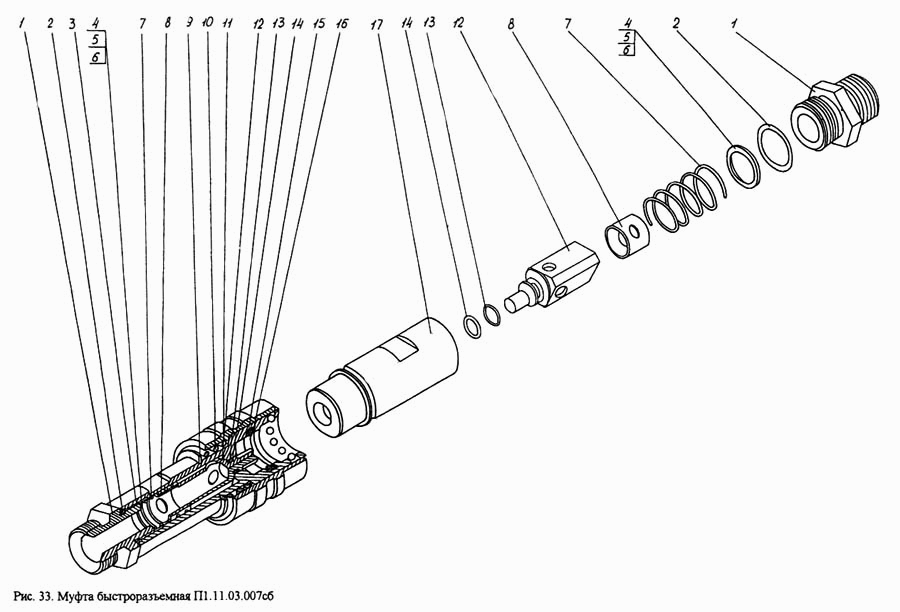

Муфта быстроразъемная П1.11.03.007сб ПУМ-500

Установка правой колонки управления П1.11.02.200сб ПУМ-500 Установка левой колонки управления П1.11.06.001сб-1 ПУМ-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Штуцер

Заводской номер: П1.11.03.024-1 Количество на модель: 1
П1.11.03.024-1
1
2

Номер детали на чертеже:

2

Кольцо уплотнительное

Заводской номер: 520.15.004-08 Количество на модель: 1
520.15.004-08
1
3

Номер детали на чертеже:

3

Корпус

Заводской номер: П1.11.03.012-сб-1 Количество на модель: 1
П1.11.03.012-сб-1
1
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 520.07.003-04 Количество на модель: 1
520.07.003-04
1
5

Номер детали на чертеже:

5

Шайба 10х1.01

Заводской номер: ГОСТ 10450-78 Количество на модель: 1
ГОСТ 10450-78
1
7

Номер детали на чертеже:

7

Пружина

Заводской номер: П1.11.03.026 Количество на модель: 1
П1.11.03.026
1
8

Номер детали на чертеже:

8

Втулка

Заводской номер: П1.11.03.030 Количество на модель: 1
П1.11.03.030
1
9

Номер детали на чертеже:

9

Кольцо В25Ц6.хр

Заводской номер: ГОСТ 13940-86 Количество на модель: 1
ГОСТ 13940-86
1
10

Номер детали на чертеже:

10

Пружина

Заводской номер: П1.11.03.027 Количество на модель: 1
П1.11.03.027
1
11

Номер детали на чертеже:

11

Муфта

Заводской номер: П1.11.03.025 Количество на модель: 1
П1.11.03.025
1
12

Номер детали на чертеже:

12

Клапан

Заводской номер: П1.11.03.023-1 Количество на модель: 1
П1.11.03.023-1
1
13

Номер детали на чертеже:

13

Кольцо уплотнительное

Заводской номер: 520.15.004-01 Количество на модель: 1
520.15.004-01
1
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 602.81.092 Количество на модель: 1
602.81.092
1
15

Номер детали на чертеже:

15

Кольцо 022-028-36-2-3

Заводской номер: ГОСТ 18829-73 Количество на модель: 1
ГОСТ 18829-73
1
16

Номер детали на чертеже:

16

Шайба

Заводской номер: П1.11.00.105-05 Количество на модель: 1
П1.11.00.105-05
1
17

Номер детали на чертеже:

17

Корпус

Заводской номер: П1.11.03.021-1 Количество на модель: 1
П1.11.03.021-1
1
