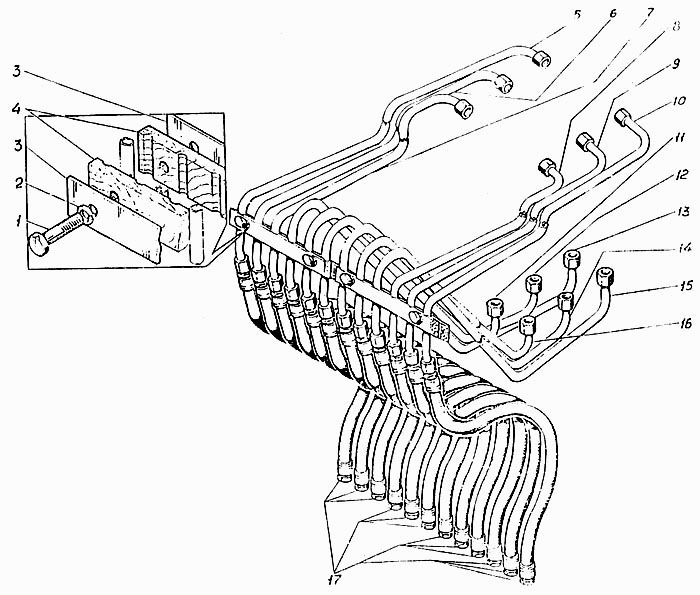

Трубопроводы управления стрелой ЭО-5126

Трубопроводы управления ЭО-5126 Трубопроводы управления на платформе ЭО-5126

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Трубопроводы управления стрелой

Заводской номер: Э4.05.23.000сб Количество на модель:
Э4.05.23.000сб
1

Номер детали на чертеже:

1

Болт М10-8gх50.46.016 [ГОСТ 7798-70]

Заводской номер: Болт М10-8gх50.46.016 [ГОСТ 7798-70] Количество на модель: 4
Болт М10-8gх50.46.016 [ГОСТ 7798-70]
4
2

Номер детали на чертеже:

2

Шайба 10.65Г.016 [ГОСТ 6402-70]

Заводской номер: Шайба 10.65Г.016 [ГОСТ 6402-70] Количество на модель: 4
Шайба 10.65Г.016 [ГОСТ 6402-70]
4
3

Номер детали на чертеже:

3

Накладка

Заводской номер: ЭО-6122.05.20.075 Количество на модель: 4
ЭО-6122.05.20.075
4
4

Номер детали на чертеже:

4

Колодка

Заводской номер: ЭО-6122.05.20.073 Количество на модель: 4
ЭО-6122.05.20.073
4
5

Номер детали на чертеже:

5

Труба

Заводской номер: Э4.05.23.006сб Количество на модель: 1
Э4.05.23.006сб
1
6

Номер детали на чертеже:

6

Труба

Заводской номер: Э4.05.23.005сб Количество на модель: 1
Э4.05.23.005сб
1
7

Номер детали на чертеже:

7

Труба

Заводской номер: Э4.05.23.004с6 Количество на модель: 1
Э4.05.23.004с6
1
8

Номер детали на чертеже:

8

Труба

Заводской номер: Э4.05.23.011сб Количество на модель: 1
Э4.05.23.011сб
1
9

Номер детали на чертеже:

9

Труба

Заводской номер: Э4.05.23.012сб Количество на модель: 1
Э4.05.23.012сб
1
10

Номер детали на чертеже:

10

Труба

Заводской номер: Э4.05.23.010сб Количество на модель: 1
Э4.05.23.010сб
1
11

Номер детали на чертеже:

11

Труба

Заводской номер: Э4.05.23.001сб Количество на модель: 1
Э4.05.23.001сб
1
12

Номер детали на чертеже:

12

Труба

Заводской номер: Э405.23.002сб Количество на модель: 1
Э405.23.002сб
1
13

Номер детали на чертеже:

13

Труба

Заводской номер: Э4.05.23.003сб Количество на модель: 1
Э4.05.23.003сб
1
14

Номер детали на чертеже:

14

Труба

Заводской номер: Э4.05.23.008сб Количество на модель: 1
Э4.05.23.008сб
1
15

Номер детали на чертеже:

15

Труба

Заводской номер: Э4.05.23.009сб Количество на модель: 1
Э4.05.23.009сб
1
16

Номер детали на чертеже:

16

Труба

Заводской номер: Э4.05.23.007сб Количество на модель: 1
Э4.05.23.007сб
1
17

Номер детали на чертеже:

17

Рукав

Заводской номер: Э4.05.23.020сб Количество на модель: 12
Э4.05.23.020сб
12
