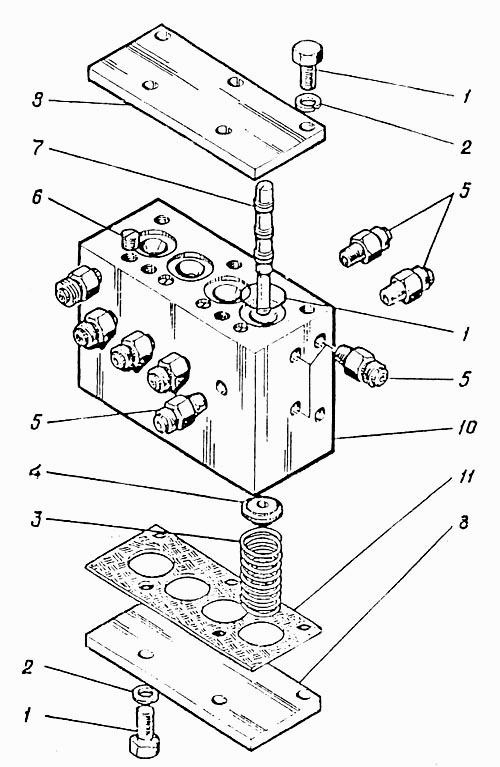

Блок золотников ЭО-5126

Блок клапанов ЭО-5126 Блок золотников ЭО-5126

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Блок золотников

Заводской номер: ЭО-5122А.04.23.000-1сб Количество на модель:
ЭО-5122А.04.23.000-1сб
1

Номер детали на чертеже:

1

Болт М10-8qх25.46.016 [ГОСТ 7798-70]

Заводской номер: Болт М10-8qх25.46.016 [ГОСТ 7798-70] Количество на модель: 10
Болт М10-8qх25.46.016 [ГОСТ 7798-70]
10
2

Номер детали на чертеже:

2

Шайба 10.65г.016 [ГОСТ 6402-70]

Заводской номер: Шайба 10.65г.016 [ГОСТ 6402-70] Количество на модель: 10
Шайба 10.65г.016 [ГОСТ 6402-70]
10
3

Номер детали на чертеже:

3

Пружина

Заводской номер: ЭО-5122А.04.23.006-1 Количество на модель: 4
ЭО-5122А.04.23.006-1
4
4

Номер детали на чертеже:

4

Втулка

Заводской номер: ЭО-5122А.04.23.007-1 Количество на модель: 4
ЭО-5122А.04.23.007-1
4
5

Номер детали на чертеже:

5

Штуцер К1/4

Заводской номер: ЭО-5122.05.25.013 Количество на модель: 8
ЭО-5122.05.25.013
8
6

Номер детали на чертеже:

6

Пробка

Заводской номер: 172.87.335 Количество на модель: 8
172.87.335
8
7

Номер детали на чертеже:

7

Золотник

Заводской номер: ЭО-5122А.04.23.005 Количество на модель: 4
ЭО-5122А.04.23.005
4
8

Номер детали на чертеже:

8

Крышка

Заводской номер: ЭО-5122А.04.23.001-1 Количество на модель: 2
ЭО-5122А.04.23.001-1
2
9

Номер детали на чертеже:

9

Кольцо 024-030-36-2-3 [ГОСТ 18829-73]

Заводской номер: Кольцо 024-030-36-2-3 [ГОСТ 18829-73] Количество на модель: 4
Кольцо 024-030-36-2-3 [ГОСТ 18829-73]
4
10

Номер детали на чертеже:

10

Корпус

Заводской номер: ЭО-5122А.04.23.101-1 Количество на модель: 1
ЭО-5122А.04.23.101-1
1
11

Номер детали на чертеже:

11

Прокладка (паронит)

Заводской номер: ЭО-5122А.04.23.002-1 Количество на модель: 1
ЭО-5122А.04.23.002-1
1
