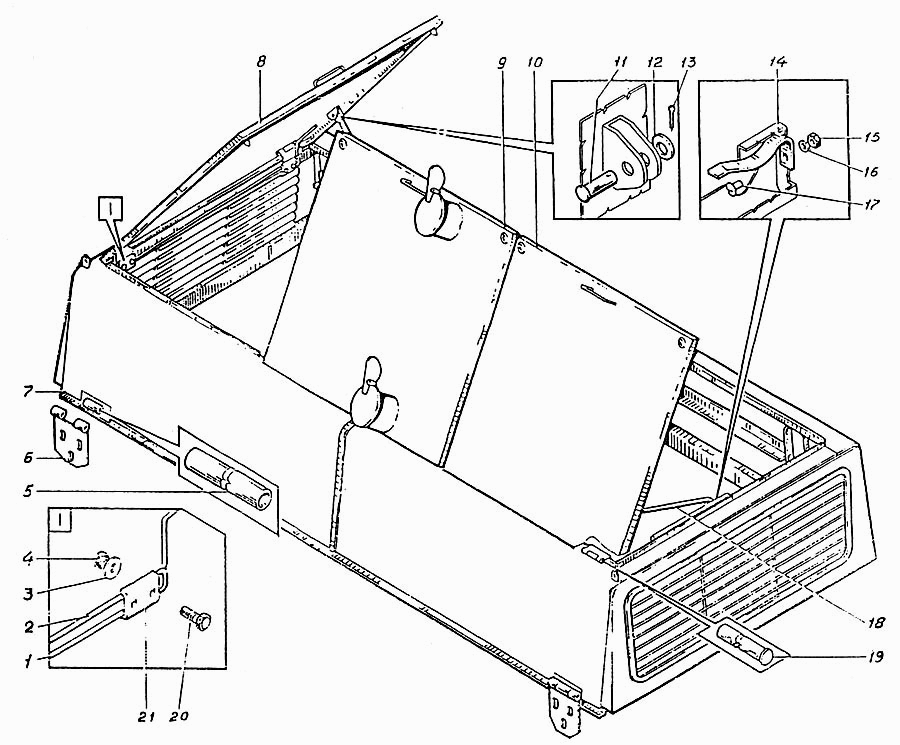

Капот силовой установки ЭО-5126

Установка капотов ЭО-5126 Установка силовая ЭО-5126

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Капот силовой установки

Заводской номер: ЭО-5126.10.01.000сб Количество на модель:
ЭО-5126.10.01.000сб
1

Номер детали на чертеже:

1

Торсион

Заводской номер: ЭО-5221.10.01.002 Количество на модель: 1
ЭО-5221.10.01.002
1
2

Номер детали на чертеже:

2

Торсион

Заводской номер: ЭО-5221.10.01.001 Количество на модель: 1
ЭО-5221.10.01.001
1
3

Номер детали на чертеже:

3

Шайба 12.02.019 [ГОСТ 11371-78]

Заводской номер: Шайба 12.02.019 [ГОСТ 11371-78] Количество на модель: 4
Шайба 12.02.019 [ГОСТ 11371-78]
4
4

Номер детали на чертеже:

4

Гайка М12-7Н-6.019 [ГОСТ 5915-70]

Заводской номер: Гайка М12-7Н-6.019 [ГОСТ 5915-70] Количество на модель: 4
Гайка М12-7Н-6.019 [ГОСТ 5915-70]
4
5

Номер детали на чертеже:

5

Ось

Заводской номер: ЭО-5221.10.01.004 Количество на модель: 2
ЭО-5221.10.01.004
2
6

Номер детали на чертеже:

6

Петля

Заводской номер: Э4.10.01.500сб Количество на модель: 2
Э4.10.01.500сб
2
7

Номер детали на чертеже:

7

Каркас капота

Заводской номер: ЭО-5126.10.01.100сб Количество на модель: 1
ЭО-5126.10.01.100сб
1
8

Номер детали на чертеже:

8

Крышка

Заводской номер: ЭО-5126.10.01.300сб Количество на модель: 1
ЭО-5126.10.01.300сб
1
9

Номер детали на чертеже:

9

Крышка

Заводской номер: ЭО-5126.10.01.200сб Количество на модель: 1
ЭО-5126.10.01.200сб
1
10

Номер детали на чертеже:

10

Крышка

Заводской номер: ЭО-5221.10.01.200сб Количество на модель: 1
ЭО-5221.10.01.200сб
1
11

Номер детали на чертеже:

11

Ось Б-10 d11х30.45.1.229...269 [ГОСТ 9650-80]

Заводской номер: Ось Б-10 d11х30.45.1.229...269 [ГОСТ 9650-80] Количество на модель: 3
Ось Б-10 d11х30.45.1.229...269 [ГОСТ 9650-80]
3
12

Номер детали на чертеже:

12

Шайба 10.02.019 [ГОСТ 11371-78]

Заводской номер: Шайба 10.02.019 [ГОСТ 11371-78] Количество на модель: 3
Шайба 10.02.019 [ГОСТ 11371-78]
3
13

Номер детали на чертеже:

13

Шплинт 3.2х20.019 [ГОСТ 397-79]

Заводской номер: Шплинт 3.2х20.019 [ГОСТ 397-79] Количество на модель: 3
Шплинт 3.2х20.019 [ГОСТ 397-79]
3
14

Номер детали на чертеже:

14

Пружина

Заводской номер: ЭО-5221.10.02.001 Количество на модель: 3
ЭО-5221.10.02.001
3
15

Номер детали на чертеже:

15

Гайка М4-7Н.6.019 [ГОСТ 5916-70]

Заводской номер: Гайка М4-7Н.6.019 [ГОСТ 5916-70] Количество на модель: 3
Гайка М4-7Н.6.019 [ГОСТ 5916-70]
3
16

Номер детали на чертеже:

16

Шайба 4.65Г.019 [ГОСТ 6402-70]

Заводской номер: Шайба 4.65Г.019 [ГОСТ 6402-70] Количество на модель: 3
Шайба 4.65Г.019 [ГОСТ 6402-70]
3
17

Номер детали на чертеже:

17

Винт В.М4-8gх10.58.019 [ГОСТ 17473-80]

Заводской номер: Винт В.М4-8gх10.58.019 [ГОСТ 17473-80] Количество на модель: 3
Винт В.М4-8gх10.58.019 [ГОСТ 17473-80]
3
18

Номер детали на чертеже:

18

Тяга

Заводской номер: ЭО-5221.10.02.250сб Количество на модель: 3
ЭО-5221.10.02.250сб
3
19

Номер детали на чертеже:

19

Ось

Заводской номер: ЭО-5221.08.02.005 Количество на модель: 6
ЭО-5221.08.02.005
6
20

Номер детали на чертеже:

20

Болт М12-8gх40.58.019 [ГОСТ 7798-70]

Заводской номер: Болт М12-8gх40.58.019 [ГОСТ 7798-70] Количество на модель: 4
Болт М12-8gх40.58.019 [ГОСТ 7798-70]
4
21

Номер детали на чертеже:

21

Скоба

Заводской номер: ЭО-5221.10.01.003 Количество на модель: 2
ЭО-5221.10.01.003
2
