Трубопроводы сливные ЭО-5126

Клапан обратный ЭО-5126 Установка перекачивающего насоса ЭО-5126

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

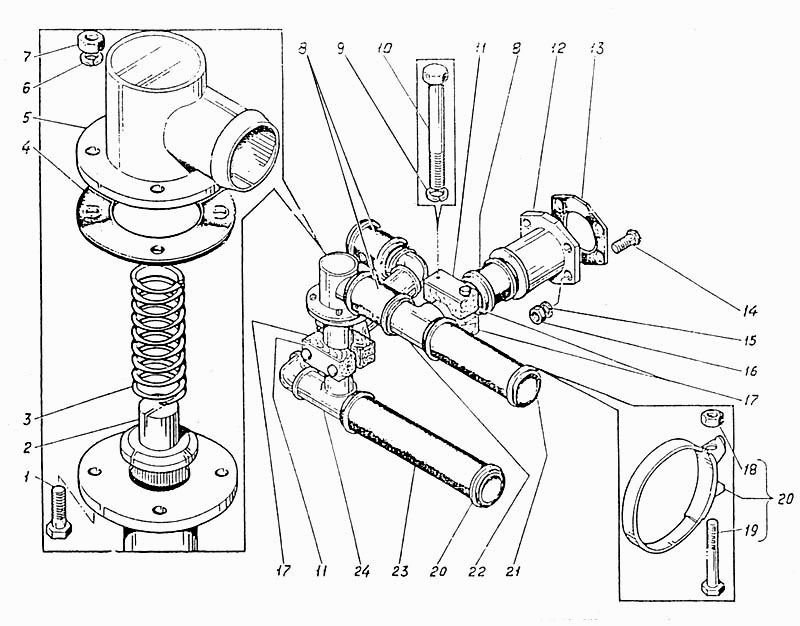

Номер детали на чертеже:

Трубопроводы сливные

Заводской номер: ЭО-5126.09.41.000сб Количество на модель:
ЭО-5126.09.41.000сб
1

Номер детали на чертеже:

1

Болт М10-8gх35.58 [ГОСТ 7798-70]

Заводской номер: Болт М10-8gх35.58 [ГОСТ 7798-70] Количество на модель: 4
Болт М10-8gх35.58 [ГОСТ 7798-70]
4
2

Номер детали на чертеже:

2

Клапан

Заводской номер: ЭО-5122.09.41.014 Количество на модель: 1
ЭО-5122.09.41.014
1
3

Номер детали на чертеже:

3

Пружина

Заводской номер: ЭО-5122.09.11.001 Количество на модель: 1
ЭО-5122.09.11.001
1
4

Номер детали на чертеже:

4

Прокладка

Заводской номер: ЭО-5122.09.41.004 Количество на модель: 1
ЭО-5122.09.41.004
1
5

Номер детали на чертеже:

5

Корпус

Заводской номер: ЭО-5122.09.41.300сб Количество на модель: 1
ЭО-5122.09.41.300сб
1
6

Номер детали на чертеже:

6

Шайба 10.65Г.05 [ГОСТ 6402-70]

Заводской номер: Шайба 10.65Г.05 [ГОСТ 6402-70] Количество на модель: 4
Шайба 10.65Г.05 [ГОСТ 6402-70]
4
7

Номер детали на чертеже:

7

Гайка М10-6Н.6 [ГОСТ 5915-70]

Заводской номер: Гайка М10-6Н.6 [ГОСТ 5915-70] Количество на модель: 4
Гайка М10-6Н.6 [ГОСТ 5915-70]
4
8

Номер детали на чертеже:

8

Рукав 6(I) 16-65-86-У L=130

Заводской номер: ЭО-5221.09.41.002 Количество на модель: 4
ЭО-5221.09.41.002
4
9

Номер детали на чертеже:

9

Шайба 12.65Г.05 [ГОСТ 6402-70]

Заводской номер: Шайба 12.65Г.05 [ГОСТ 6402-70] Количество на модель: 4
Шайба 12.65Г.05 [ГОСТ 6402-70]
4
10

Номер детали на чертеже:

10

Болт М12-8gх110.58 [ГОСТ 7798-70]

Заводской номер: Болт М12-8gх110.58 [ГОСТ 7798-70] Количество на модель: 4
Болт М12-8gх110.58 [ГОСТ 7798-70]
4
11

Номер детали на чертеже:

11

Накладка

Заводской номер: ЭО-5122.09.41.007 Количество на модель: 8
ЭО-5122.09.41.007
8
12

Номер детали на чертеже:

12

Труба

Заводской номер: ЭО-5221.09.41.200сб Количество на модель: 1
ЭО-5221.09.41.200сб
1
13

Номер детали на чертеже:

13

Прокладка

Заводской номер: ЭО-5221.09.41.001 Количество на модель: 1
ЭО-5221.09.41.001
1
14

Номер детали на чертеже:

14

Болт М16-8gх50.58 [ГОСТ 7798-70]

Заводской номер: Болт М16-8gх50.58 [ГОСТ 7798-70] Количество на модель: 4
Болт М16-8gх50.58 [ГОСТ 7798-70]
4
15

Номер детали на чертеже:

15

Шайба 16.65Г.05 [ГОСТ 6402-70]

Заводской номер: Шайба 16.65Г.05 [ГОСТ 6402-70] Количество на модель: 4
Шайба 16.65Г.05 [ГОСТ 6402-70]
4
16

Номер детали на чертеже:

16

Гайка М16-6Н.6 [ГОСТ 5915-70]

Заводской номер: Гайка М16-6Н.6 [ГОСТ 5915-70] Количество на модель: 4
Гайка М16-6Н.6 [ГОСТ 5915-70]
4
17

Номер детали на чертеже:

17

Колодка

Заводской номер: ЭО-5122.09.41.006 Количество на модель: 4
ЭО-5122.09.41.006
4
18

Номер детали на чертеже:

18

Труба

Заводской номер: Э4.09.41.0Псб Количество на модель: 1
Э4.09.41.0Псб
1
20

Номер детали на чертеже:

20

Хомут

Заводской номер: Э4.11.01.100сб Количество на модель: 12
Э4.11.01.100сб
12
21

Номер детали на чертеже:

21

Рукав 6(I) 16-65-86-У L=300

Заводской номер: ЭО-5122.09.41.013 Количество на модель: 1
ЭО-5122.09.41.013
1
22

Номер детали на чертеже:

22

Труба

Заводской номер: ЭО-5221.09.41.400сб Количество на модель: 1
ЭО-5221.09.41.400сб
1
23

Номер детали на чертеже:

23

Рукав 6(I) 16-65-86-У L=410

Заводской номер: ЭО-5126.09.41.001 Количество на модель: 1
ЭО-5126.09.41.001
1
24

Номер детали на чертеже:

24

Труба

Заводской номер: Э4.09.41.010сб Количество на модель: 1
Э4.09.41.010сб
1
