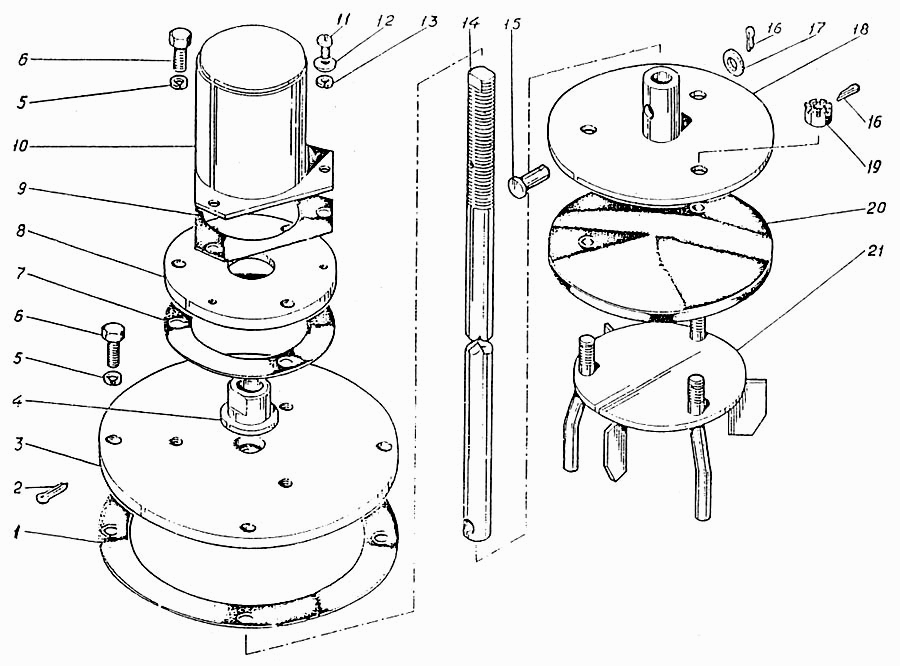

Гидрозатвор ЭО-5126

Установка блока баков ЭО-5126 Установка датчика уровня ЭО-5126

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидрозатвор

Заводской номер: ЭО-5221.07.00.300сб-А Количество на модель:
ЭО-5221.07.00.300сб-А
1

Номер детали на чертеже:

1

Прокладка

Заводской номер: ЭО-5122.07.00.309-А Количество на модель: 1
ЭО-5122.07.00.309-А
1
2

Номер детали на чертеже:

2

Шплинт 4х32.016 [ГОСТ 397-79]

Заводской номер: Шплинт 4х32.016 [ГОСТ 397-79] Количество на модель: 1
Шплинт 4х32.016 [ГОСТ 397-79]
1
3

Номер детали на чертеже:

3

Лист

Заводской номер: ЭО-5122.07.00.302-А Количество на модель: 1
ЭО-5122.07.00.302-А
1
4

Номер детали на чертеже:

4

Гайка

Заводской номер: ЭО-5122.07.00.304-А Количество на модель: 1
ЭО-5122.07.00.304-А
1
5

Номер детали на чертеже:

5

Шайба 8Т.65Г.016 [ГОСТ 6402-70]

Заводской номер: Шайба 8Т.65Г.016 [ГОСТ 6402-70] Количество на модель: 7
Шайба 8Т.65Г.016 [ГОСТ 6402-70]
7
6

Номер детали на чертеже:

6

Болт М8-6gх25.46.016 [ГОСТ 7798-70]

Заводской номер: Болт М8-6gх25.46.016 [ГОСТ 7798-70] Количество на модель: 7
Болт М8-6gх25.46.016 [ГОСТ 7798-70]
7
7

Номер детали на чертеже:

7

Прокладка

Заводской номер: ЭО-5122.07.02.001-А Количество на модель: 1
ЭО-5122.07.02.001-А
1
8

Номер детали на чертеже:

8

Фланец

Заводской номер: ЭО-5122.07.00.303-А Количество на модель: 1
ЭО-5122.07.00.303-А
1
9

Номер детали на чертеже:

9

Прокладка

Заводской номер: ЭО-5122.07.02.003-А Количество на модель: 1
ЭО-5122.07.02.003-А
1
10

Номер детали на чертеже:

10

Кожух

Заводской номер: ЭО-5122.07.00.310-А Количество на модель: 1
ЭО-5122.07.00.310-А
1
11

Номер детали на чертеже:

11

Винт М6-6g.2.46.016 [ГОСТ 17473-80]

Заводской номер: Винт М6-6g.2.46.016 [ГОСТ 17473-80] Количество на модель: 3
Винт М6-6g.2.46.016 [ГОСТ 17473-80]
3
12

Номер детали на чертеже:

12

Шайба 6.01.016 [ГОСТ 11371-78]

Заводской номер: Шайба 6.01.016 [ГОСТ 11371-78] Количество на модель: 3
Шайба 6.01.016 [ГОСТ 11371-78]
3
13

Номер детали на чертеже:

13

Шайба 6Т.65Г.016 [ГОСТ 6402-70]

Заводской номер: Шайба 6Т.65Г.016 [ГОСТ 6402-70] Количество на модель: 3
Шайба 6Т.65Г.016 [ГОСТ 6402-70]
3
14

Номер детали на чертеже:

14

Винт

Заводской номер: ЭО-5221.07.00.301-А Количество на модель: 1
ЭО-5221.07.00.301-А
1
15

Номер детали на чертеже:

15

Ось 6-12с111х30.38ХС [ГОСТ 9650-80]

Заводской номер: Ось 6-12с111х30.38ХС [ГОСТ 9650-80] Количество на модель: 1
Ось 6-12с111х30.38ХС [ГОСТ 9650-80]
1
16

Номер детали на чертеже:

16

Шплинт 2,5х20.016 [ГОСТ 397-79]

Заводской номер: Шплинт 2,5х20.016 [ГОСТ 397-79] Количество на модель: 4
Шплинт 2,5х20.016 [ГОСТ 397-79]
4
17

Номер детали на чертеже:

17

Шайба 10.01.016 [ГОСТ 11371-78]

Заводской номер: Шайба 10.01.016 [ГОСТ 11371-78] Количество на модель: 1
Шайба 10.01.016 [ГОСТ 11371-78]
1
18

Номер детали на чертеже:

18

Крышка

Заводской номер: ЭО-5122.07.00.320-2А Количество на модель: 1
ЭО-5122.07.00.320-2А
1
19

Номер детали на чертеже:

19

Гайка М10-6Н.8.016 [ГОСТ 5918-73]

Заводской номер: Гайка М10-6Н.8.016 [ГОСТ 5918-73] Количество на модель: 3
Гайка М10-6Н.8.016 [ГОСТ 5918-73]
3
20

Номер детали на чертеже:

20

Прокладка

Заводской номер: ЭО-5122.07.00.305-А Количество на модель: 1
ЭО-5122.07.00.305-А
1
21

Номер детали на чертеже:

21

Фланец

Заводской номер: ЭО-5122.07.00.330-2А Количество на модель: 1
ЭО-5122.07.00.330-2А
1
