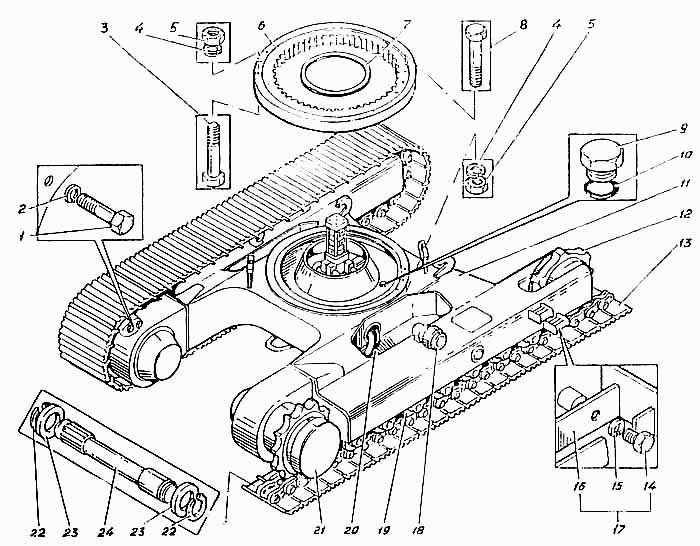

Тележка гусеничная ЭО-5126

Рама хода ЭО-5126 Колесо натяжное с механизмом сдавливания ЭО-5126

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Тележка гусеничная

Заводской номер: Э4.01.00.001сб Количество на модель:
Э4.01.00.001сб
1

Номер детали на чертеже:

1

Болт

Заводской номер: Э4.01.02.001 Количество на модель: 36
Э4.01.02.001
36
2

Номер детали на чертеже:

2

Шайба

Заводской номер: Э4.01.00.006 Количество на модель: 36
Э4.01.00.006
36
3

Номер детали на чертеже:

3

Болт М24х2-8gх145.88.38ХС.016 [ГОСТ 7798-70]

Заводской номер: Болт М24х2-8gх145.88.38ХС.016 [ГОСТ 7798-70] Количество на модель: 45
Болт М24х2-8gх145.88.38ХС.016 [ГОСТ 7798-70]
45
4

Номер детали на чертеже:

4

Шайба 24.65Г.016 [ГОСТ 6402-70]

Заводской номер: Шайба 24.65Г.016 [ГОСТ 6402-70] Количество на модель: 90
Шайба 24.65Г.016 [ГОСТ 6402-70]
90
5

Номер детали на чертеже:

5

Гайка М24х2-6Н

Заводской номер: ЭО-5126.01.00.002 Количество на модель: 90
ЭО-5126.01.00.002
90
6

Номер детали на чертеже:

6

Опора поворотная

Заводской номер: Э4.03.02.001сб Количество на модель: 1
Э4.03.02.001сб
1
7

Номер детали на чертеже:

7

Манжета

Заводской номер: Э4.01.00.001 Количество на модель: 1
Э4.01.00.001
1
8

Номер детали на чертеже:

8

Болт М24х2-8gх155.88.38ХС.016 [ГОСТ 7798-70]

Заводской номер: Болт М24х2-8gх155.88.38ХС.016 [ГОСТ 7798-70] Количество на модель: 45
Болт М24х2-8gх155.88.38ХС.016 [ГОСТ 7798-70]
45
9

Номер детали на чертеже:

9

Пробка

Заводской номер: ЭО-5126.01.00.004 Количество на модель: 4
ЭО-5126.01.00.004
4
10

Номер детали на чертеже:

10

Кольцо 024-030-36-2-3 [ГОСТ 18829-73]

Заводской номер: Кольцо 024-030-36-2-3 [ГОСТ 18829-73] Количество на модель: 4
Кольцо 024-030-36-2-3 [ГОСТ 18829-73]
4
11

Номер детали на чертеже:

11

Рама хода

Заводской номер: ЭО-5126.01.01.000сб Количество на модель: 1
ЭО-5126.01.01.000сб
1
12

Номер детали на чертеже:

12

Колесо натяжное с механизмом сдавания

Заводской номер: ЭО-5126.01.10.000сб Количество на модель: 2
ЭО-5126.01.10.000сб
2
13

Номер детали на чертеже:

13

Гусеница

Заводской номер: ЭО-5126.01.05.000сб Количество на модель: 2
ЭО-5126.01.05.000сб
2
16

Номер детали на чертеже:

16

Подножка

Заводской номер: Э4.01.00.005 Количество на модель: 2
Э4.01.00.005
2
18

Номер детали на чертеже:

18

Каток поддерживающий

Заводской номер: ЭО-5126.01.14.000сб Количество на модель: 4
ЭО-5126.01.14.000сб
4
19

Номер детали на чертеже:

19

Каток опорный

Заводской номер: ЭО-5124.01.23.000-1сб Количество на модель: 14
ЭО-5124.01.23.000-1сб
14
20

Номер детали на чертеже:

20

Трубопроводы гусеничной тележки

Заводской номер: ЭО-5126.01.16.000сб Количество на модель: 1
ЭО-5126.01.16.000сб
1
21

Номер детали на чертеже:

21

Редуктор

Заводской номер: Э4.01.17.100сб Количество на модель: 2
Э4.01.17.100сб
2
22

Номер детали на чертеже:

22

Кольцо

Заводской номер: У2110.02.00.006 Количество на модель: 2
У2110.02.00.006
2
23

Номер детали на чертеже:

23

Шайба замыкающая

Заводской номер: У2110.01.02.003 Количество на модель: 4
У2110.01.02.003
4
24

Номер детали на чертеже:

24

Палец замыкающий

Заводской номер: У2110.02.00.004 Количество на модель: 2
У2110.02.00.004
2
25

Номер детали на чертеже:

25

Кольцо уплотнительное

Заводской номер: 520.15.004-11 Количество на модель: 45
520.15.004-11
45
26

Номер детали на чертеже:

26

Кольцо (шнур капроновый)

Заводской номер: Э4.01.00.002 Количество на модель: 1
Э4.01.00.002
1
26

Номер детали на чертеже:

26

Кольцо (шнур капроновый)

Заводской номер: Э4.01.00.003 Количество на модель: 1
Э4.01.00.003
1
