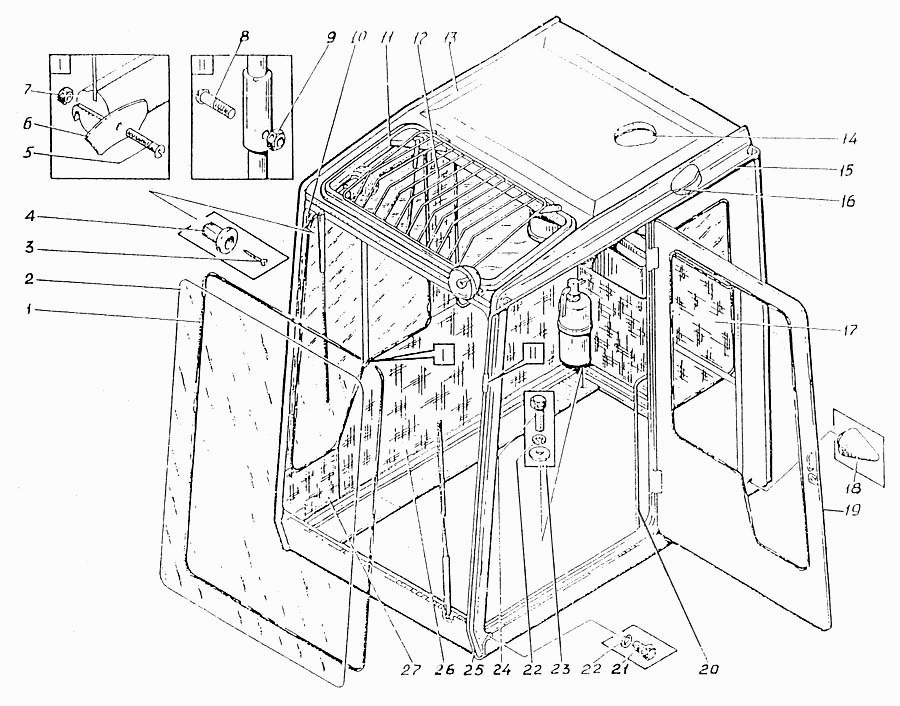

Установка кабины машиниста ЭО-5126

Установка кабины машиниста ЭО-5126

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка кабины машиниста

Заводской номер: ЭО-5221.08.00.000сб Количество на модель:
ЭО-5221.08.00.000сб
1

Номер детали на чертеже:

1

Стекло

Заводской номер: ЭО-5221.08.00.001 Количество на модель: 1
ЭО-5221.08.00.001
1
2

Номер детали на чертеже:

2

Уплотнение

Заводской номер: ЭО-5221.08.00.013-02 Количество на модель: 1
ЭО-5221.08.00.013-02
1
3

Номер детали на чертеже:

3

Шуруп L-4х25.019 [ГОСТ 1144-80]

Заводской номер: Шуруп L-4х25.019 [ГОСТ 1144-80] Количество на модель: 15
Шуруп L-4х25.019 [ГОСТ 1144-80]
15
4

Номер детали на чертеже:

4

Бонка (полиамид)

Заводской номер: ЭО-5221.08.00.011 Количество на модель: 17
ЭО-5221.08.00.011
17
5

Номер детали на чертеже:

5

Винт В1М5-8gх35.058.019 [ГОСТ 17473-80]

Заводской номер: Винт В1М5-8gх35.058.019 [ГОСТ 17473-80] Количество на модель: 2
Винт В1М5-8gх35.058.019 [ГОСТ 17473-80]
2
6

Номер детали на чертеже:

6

Скоба

Заводской номер: ЭО-5221.08.00.012 Количество на модель: 2
ЭО-5221.08.00.012
2
7

Номер детали на чертеже:

7

Гайка М5-7Н.04.019 [ГОСТ 5916-70]

Заводской номер: Гайка М5-7Н.04.019 [ГОСТ 5916-70] Количество на модель: 2
Гайка М5-7Н.04.019 [ГОСТ 5916-70]
2
8

Номер детали на чертеже:

8

Винт В1М8-8gх35.58.019 [ГОСТ 17473-80]

Заводской номер: Винт В1М8-8gх35.58.019 [ГОСТ 17473-80] Количество на модель: 2
Винт В1М8-8gх35.58.019 [ГОСТ 17473-80]
2
9

Номер детали на чертеже:

9

Гайка

Заводской номер: 520.02.001 Количество на модель: 2
520.02.001
2
10

Номер детали на чертеже:

10

Панель

Заводской номер: ЭО-5221.08.00.140сб Количество на модель: 1
ЭО-5221.08.00.140сб
1
11

Номер детали на чертеже:

11

Установка окна верхнего

Заводской номер: ЭО-5221.08.03.000сб Количество на модель: 1
ЭО-5221.08.03.000сб
1
12

Номер детали на чертеже:

12

Панель

Заводской номер: ЭО-5221.08.00.130сб Количество на модель: 1
ЭО-5221.08.00.130сб
1
13

Номер детали на чертеже:

13

Корпус кабины

Заводской номер: Э4.08.01.000сб Количество на модель: 1
Э4.08.01.000сб
1
14

Номер детали на чертеже:

14

Панель

Заводской номер: ЭО-5221.08.00.230сб Количество на модель: 1
ЭО-5221.08.00.230сб
1
15

Номер детали на чертеже:

15

Поручень

Заводской номер: ЭО-5221.08.00.030сб Количество на модель: 1
ЭО-5221.08.00.030сб
1
16

Номер детали на чертеже:

16

Панель

Заводской номер: ЭО-5221.08.00.150сб Количество на модель: 1
ЭО-5221.08.00.150сб
1
17

Номер детали на чертеже:

17

Панель

Заводской номер: ЭО-5221.08.00.200сб Количество на модель: 1
ЭО-5221.08.00.200сб
1
18

Номер детали на чертеже:

18

Амортизатор

Заводской номер: ЭО-6123.30.04.042 Количество на модель: 2
ЭО-6123.30.04.042
2
19

Номер детали на чертеже:

19

Установка двери

Заводской номер: ЭО-5221.08.02.000сб Количество на модель: 1
ЭО-5221.08.02.000сб
1
20

Номер детали на чертеже:

20

Поручень

Заводской номер: ЭО-5221.08.00.009 Количество на модель: 1
ЭО-5221.08.00.009
1
21

Номер детали на чертеже:

21

Болт М10-6gх20.58.019 [ГОСТ 7798-70]

Заводской номер: Болт М10-6gх20.58.019 [ГОСТ 7798-70] Количество на модель: 5
Болт М10-6gх20.58.019 [ГОСТ 7798-70]
5
22

Номер детали на чертеже:

22

Шайба 10.65Г.019 [ГОСТ 6402-70]

Заводской номер: Шайба 10.65Г.019 [ГОСТ 6402-70] Количество на модель: 15
Шайба 10.65Г.019 [ГОСТ 6402-70]
15
23

Номер детали на чертеже:

23

Шайба 10.02.019 [ГОСТ 11371-78]

Заводской номер: Шайба 10.02.019 [ГОСТ 11371-78] Количество на модель: 10
Шайба 10.02.019 [ГОСТ 11371-78]
10
24

Номер детали на чертеже:

24

Болт М10-6gх35.58.019 [ГОСТ 7798-70]

Заводской номер: Болт М10-6gх35.58.019 [ГОСТ 7798-70] Количество на модель: 10
Болт М10-6gх35.58.019 [ГОСТ 7798-70]
10
25

Номер детали на чертеже:

25

Поручень

Заводской номер: ЭО-5221.08.00.008 Количество на модель: 1
ЭО-5221.08.00.008
1
26

Номер детали на чертеже:

26

Панель

Заводской номер: ЭО-5221.08.00.110сб Количество на модель: 1
ЭО-5221.08.00.110сб
1
27

Номер детали на чертеже:

27

Панель

Заводской номер: ЭО-5221.08.00.120сб Количество на модель: 1
ЭО-5221.08.00.120сб
1
