Силовая установка 4361А.17. Установка системы воздухоподготовки 4361А.17-1990 КС-4361А. Каталог 1998г.

Силовая установка 4361А.17 КС-4361А Силовая установка 4361А.17. Установка компрессора 4361А.17-20 КС-4361А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

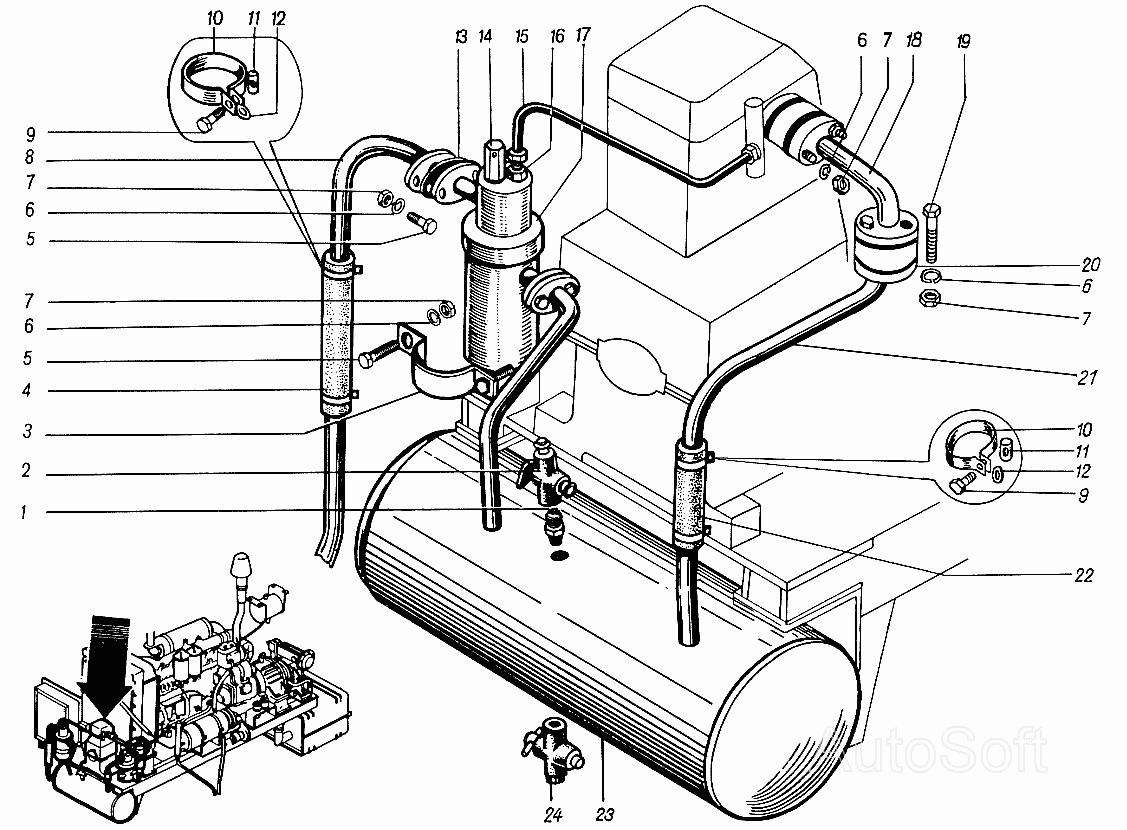

Установка системы воздухоподготовки

Заводской номер: 4361А.17-1990 Количество на модель:
4361А.17-1990
1

Номер детали на чертеже:

1

Штуцер

Заводской номер: 23-94 Количество на модель: 1
23-94
1
2

Номер детали на чертеже:

2

Кран

Заводской номер: 11.3523010 Количество на модель: 1
11.3523010
1
3

Номер детали на чертеже:

3

Хомут

Заводской номер: 17-461 Количество на модель: 2
17-461
2
4

Номер детали на чертеже:

4

Рукав

Заводской номер: 17-466 Количество на модель: 1
17-466
1
5

Номер детали на чертеже:

5

Болт М10х30

Заводской номер: 013-10-030-158 Количество на модель: 6
013-10-030-158
6
6

Номер детали на чертеже:

6

Шайба 10

Заводской номер: Н2-10-65Г Количество на модель: 16
Н2-10-65Г
16
7

Номер детали на чертеже:

7

Гайка М10

Заводской номер: 051-010-105 Количество на модель: 10
051-010-105
10
8

Номер детали на чертеже:

8

Труба

Заводской номер: 17-1960 Количество на модель: 1
17-1960
1
9

Номер детали на чертеже:

9

Болт М6х35

Заводской номер: 013-06-035-158 Количество на модель: 6
013-06-035-158
6
10

Номер детали на чертеже:

10

Хомут

Заводской номер: 17-460 Количество на модель: 6
17-460
6
11

Номер детали на чертеже:

11

Гайка

Заводской номер: 20-72 Количество на модель: 6
20-72
6
12

Номер детали на чертеже:

12

Шайба 6

Заводской номер: Н2-6-65Г Количество на модель: 12
Н2-6-65Г
12
13

Номер детали на чертеже:

13

Прокладка

Заводской номер: У-43102-01-00-12 Количество на модель: 4
У-43102-01-00-12
4
14

Номер детали на чертеже:

14

Клапан

Заводской номер: 304-152-37-006 Количество на модель: 1
304-152-37-006
1
15

Номер детали на чертеже:

15

Труба

Заводской номер: 17-1590 Количество на модель: 1
17-1590
1
16

Номер детали на чертеже:

16

Штуцер

Заводской номер: 23-93 Количество на модель: 1
23-93
1
17

Номер детали на чертеже:

17

Масловлагоотделитель

Заводской номер: У-43102-03-00-000А Количество на модель: 1
У-43102-03-00-000А
1
18

Номер детали на чертеже:

18

Труба

Заводской номер: 17-1970 Количество на модель: 1
17-1970
1
19

Номер детали на чертеже:

19

Болт М10х75

Заводской номер: 013-10-075-158 Количество на модель: 2
013-10-075-158
2
20

Номер детали на чертеже:

20

Клапан

Заводской номер: У-43102-02-00-000 Количество на модель: 1
У-43102-02-00-000
1
21

Номер детали на чертеже:

21

Труба

Заводской номер: 17-1980 Количество на модель: 1
17-1980
1
22

Номер детали на чертеже:

22

Рукав

Заводской номер: 17-465 Количество на модель: 1
17-465
1
23

Номер детали на чертеже:

23

Ресивер

Заводской номер: 17-1180 Количество на модель: 1
17-1180
1
24

Номер детали на чертеже:

24

Кран

Заводской номер: ПС-7 Количество на модель: 1
ПС-7
1
