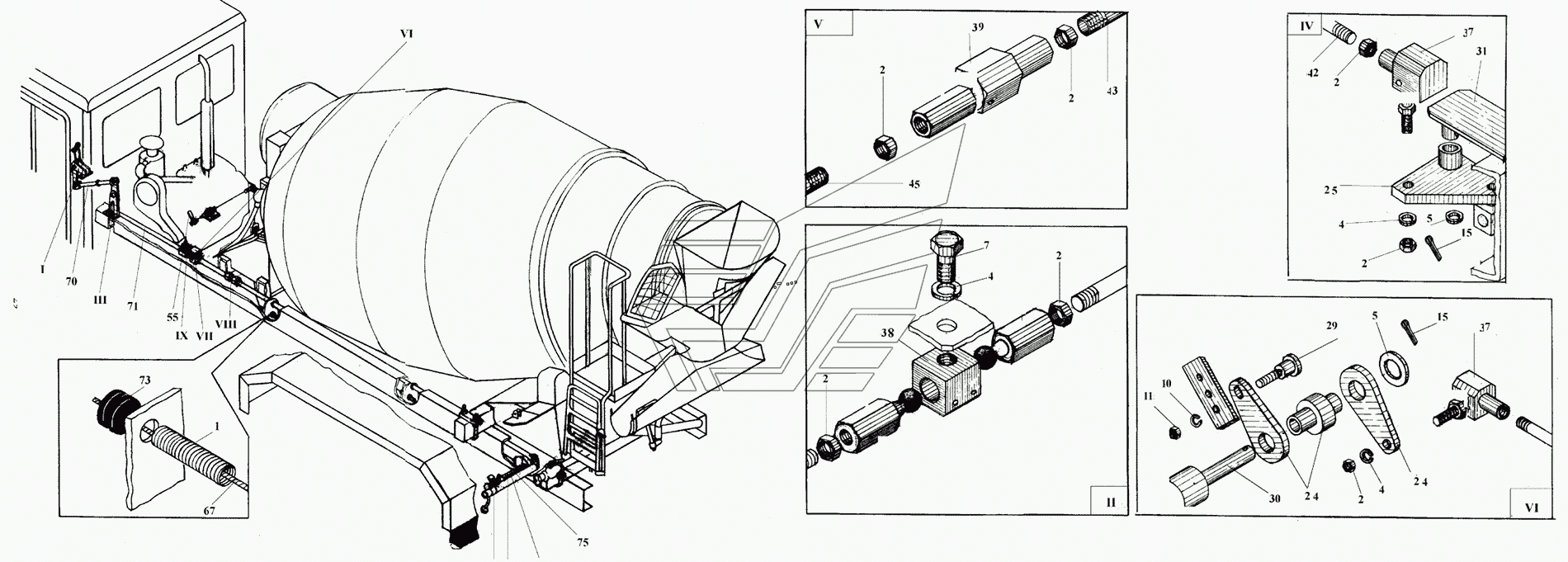

Органы управления Автобетоноcмеситель 58140В. Каталог 2008г.

Пульт управления Автобетоноcмеситель 58140В Установка ограничителя с пневмоприводом Автобетоноcмеситель 58140В

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Чехол

Заводской номер: СБ-159А.01.09.013 Количество на модель: 1
СБ-159А.01.09.013
1
2

Номер детали на чертеже:

2

Гайка М10-6Н.5.019

Заводской номер: ГайкаМ10-6Н.5.019 Количество на модель: 8
ГайкаМ10-6Н.5.019
8
3

Номер детали на чертеже:

3

Шплинт

Заводской номер: Шплинт4x40.019 Количество на модель: 2
Шплинт4x40.019
2
4

Номер детали на чертеже:

4

Шайба 10.65Г.019

Заводской номер: Шайба10.65Г.019 Количество на модель: 5
Шайба10.65Г.019
5
5

Номер детали на чертеже:

5

Шайба

Заводской номер: Шайба16.02.Ст3кп.019 Количество на модель: 2
Шайба16.02.Ст3кп.019
2
6

Номер детали на чертеже:

6

Шайба

Заводской номер: Шайба10.02.Ст3кп.019 Количество на модель: 3
Шайба10.02.Ст3кп.019
3
7

Номер детали на чертеже:

7

Болт

Заводской номер: БолтМ10-6дх15.58.019 Количество на модель: 1
БолтМ10-6дх15.58.019
1
15

Номер детали на чертеже:

15

Ось

Заводской номер: СБ-159А.01.09.001 Количество на модель: 4
СБ-159А.01.09.001
4
16

Номер детали на чертеже:

16

Шплинт

Заводской номер: Шплинт2,5x20 Количество на модель: 4
Шплинт2,5x20
4
17

Номер детали на чертеже:

17

Ось

Заводской номер: СБ-159А.01.09.007 Количество на модель: 1
СБ-159А.01.09.007
1
18

Номер детали на чертеже:

18

Рычаг

Заводской номер: СБ-159А.01.09.100 Количество на модель: 1
СБ-159А.01.09.100
1
19

Номер детали на чертеже:

19

Ручка

Заводской номер: СБ-92-1А.01.10.012 Количество на модель: 6
СБ-92-1А.01.10.012
6
20

Номер детали на чертеже:

20

Рычаг

Заводской номер: СБ-159А.01.09.450 Количество на модель: 2
СБ-159А.01.09.450
2
21

Номер детали на чертеже:

21

Заклепка

Заводской номер: Заклепка3x8 Количество на модель: 2
Заклепка3x8
2
22

Номер детали на чертеже:

22

Пластина

Заводской номер: СБ-159А.01.09.154 Количество на модель: 1
СБ-159А.01.09.154
1
23

Номер детали на чертеже:

23

Кронштейн

Заводской номер: СБ-159А.01.09.150 Количество на модель: 1
СБ-159А.01.09.150
1
24

Номер детали на чертеже:

24

Болт

Заводской номер: БолтМ8х35 Количество на модель: 2
БолтМ8х35
2
25

Номер детали на чертеже:

25

Шайба

Заводской номер: Шайба8.65Г Количество на модель: 4
Шайба8.65Г
4
26

Номер детали на чертеже:

26

Шайба

Заводской номер: Шайба8.02.Ст3кп.019 Количество на модель: 2
Шайба8.02.Ст3кп.019
2
27

Номер детали на чертеже:

27

Гайка

Заводской номер: ГайкаМ8 Количество на модель: 2
ГайкаМ8
2
40

Номер детали на чертеже:

40

Ось

Заводской номер: СБ-159А.01.09.004 Количество на модель: 1
СБ-159А.01.09.004
1
41

Номер детали на чертеже:

41

Рычаг

Заводской номер: СБ-159А.01.09.500 Количество на модель: 1
СБ-159А.01.09.500
1
52

Номер детали на чертеже:

52

Шпонка

Заводской номер: Шпонка8x7x18 Количество на модель: 1
Шпонка8x7x18
1
53

Номер детали на чертеже:

53

Ось

Заводской номер: СБ-159А.01.09.600 Количество на модель: 1
СБ-159А.01.09.600
1
54

Номер детали на чертеже:

54

Рычаг

Заводской номер: СБ-159А.01.09.400 Количество на модель: 1
СБ-159А.01.09.400
1
55

Номер детали на чертеже:

55

Планка

Заводской номер: СБ-214.01.06.011 Количество на модель: 2
СБ-214.01.06.011
2
56

Номер детали на чертеже:

56

Ось

Заводской номер: СБ-172-1.04.00.007 Количество на модель: 1
СБ-172-1.04.00.007
1
57

Номер детали на чертеже:

57

Ось

Заводской номер: СБ-172-1.04.00.008 Количество на модель: 1
СБ-172-1.04.00.008
1
58

Номер детали на чертеже:

58

Шарнир

Заводской номер: СБ-172-1.04.04.000 Количество на модель: 1
СБ-172-1.04.04.000
1
59

Номер детали на чертеже:

59

Палец

Заводской номер: СБ-172-1.04.03.002 Количество на модель: 1
СБ-172-1.04.03.002
1
60

Номер детали на чертеже:

60

Палец

Заводской номер: СБ-89Б18.07.001 Количество на модель: 1
СБ-89Б18.07.001
1
61

Номер детали на чертеже:

61

Ось

Заводской номер: СБ-159А.01.09.550 Количество на модель: 1
СБ-159А.01.09.550
1
62

Номер детали на чертеже:

62

Кронштейн

Заводской номер: СБ-172-1.04.01.000 Количество на модель: 1
СБ-172-1.04.01.000
1
63

Номер детали на чертеже:

63

Шарнир

Заводской номер: СБ-172-1.04.03.000 Количество на модель: 1
СБ-172-1.04.03.000
1
64

Номер детали на чертеже:

64

Тяга

Заводской номер: СБ-172-1.04.05.000 Количество на модель: 1
СБ-172-1.04.05.000
1
65

Номер детали на чертеже:

65

Рычаг

Заводской номер: СБ-172-1.04.06.000 Количество на модель: 1
СБ-172-1.04.06.000
1
66

Номер детали на чертеже:

66

Тяга

Заводской номер: СБ-214.01.06.200 Количество на модель: 1
СБ-214.01.06.200
1
67

Номер детали на чертеже:

67

Трос управления

Заводской номер: 23-588.11.300.12-120 Количество на модель: 1
23-588.11.300.12-120
1
68

Номер детали на чертеже:

68

Рычаг

Заводской номер: СБ-89Б.18.06.000 Количество на модель: 1
СБ-89Б.18.06.000
1
69

Номер детали на чертеже:

69

Шарнир

Заводской номер: СБ-89Б18.07.000 Количество на модель: 2
СБ-89Б18.07.000
2
70

Номер детали на чертеже:

70

Тяга

Заводской номер: СБ-172-1.04.09.000 Количество на модель: 1
СБ-172-1.04.09.000
1
71

Номер детали на чертеже:

71

Тяга

Заводской номер: СБ-172-1.04.10.000 Количество на модель: 1
СБ-172-1.04.10.000
1
72

Номер детали на чертеже:

72

Кольцо

Заводской номер: СБ-92-1А.01.04.102 Количество на модель: 1
СБ-92-1А.01.04.102
1
73

Номер детали на чертеже:

73

Втулка

Заводской номер: СБ-92-1А.01.10.003 Количество на модель: 6
СБ-92-1А.01.10.003
6
74

Номер детали на чертеже:

74

Стержень

Заводской номер: СБ-92-1А.01.10.014 Количество на модель: 1
СБ-92-1А.01.10.014
1
75

Номер детали на чертеже:

75

Пружина

Заводской номер: СБ-92-1А.01.10.015 Количество на модель: 1
СБ-92-1А.01.10.015
1
76

Номер детали на чертеже:

76

Тяга

Заводской номер: СБ-172-1.04.00.001 Количество на модель: 1
СБ-172-1.04.00.001
1
77

Номер детали на чертеже:

77

Тяга

Заводской номер: СБ-172-1.04.00.001-01 Количество на модель: 1
СБ-172-1.04.00.001-01
1
