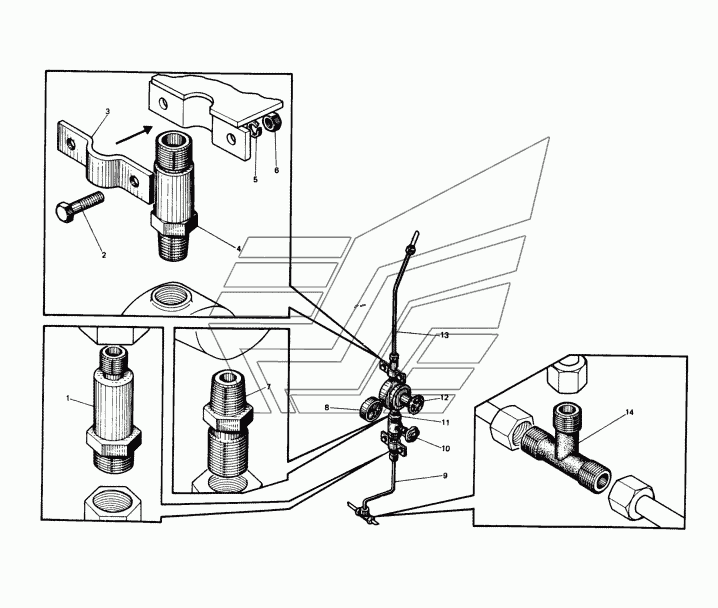

Пневмосистема водопитания Автобетоноcмеситель 58140В. Каталог 2008г.

Лестница Автобетоноcмеситель 58140В Крыло в сборе Автобетоноcмеситель 58140В

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Штуцер

Заводской номер: СБ-159А.01.05.019 Количество на модель: 1
СБ-159А.01.05.019
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: БолтМ6х25 Количество на модель: 4
БолтМ6х25
4
3

Номер детали на чертеже:

3

Скоба

Заводской номер: СБ-159А.01.05.008 Количество на модель: 2
СБ-159А.01.05.008
2
4

Номер детали на чертеже:

4

Штуцер

Заводской номер: СБ-92В-1.01.16.001 Количество на модель: 1
СБ-92В-1.01.16.001
1
5

Номер детали на чертеже:

5

Шайба

Заводской номер: Шайба6.65Г Количество на модель: 4
Шайба6.65Г
4
6

Номер детали на чертеже:

6

Гайка М6

Заводской номер: ГайкаМ6 Количество на модель: 4
ГайкаМ6
4
7

Номер детали на чертеже:

7

Штуцер

Заводской номер: СБ-92В-1.01.16.002 Количество на модель: 1
СБ-92В-1.01.16.002
1
8

Номер детали на чертеже:

8

Манометр

Заводской номер: МТП-1 Количество на модель: 1
МТП-1
1
9

Номер детали на чертеже:

9

Трубопровод

Заводской номер: СБ-92В-1.01.16.400 Количество на модель: 1
СБ-92В-1.01.16.400
1
10

Номер детали на чертеже:

10

Вентиль запорный

Заводской номер: Ру10.Ду15 Количество на модель: 1
Ру10.Ду15
1
11

Номер детали на чертеже:

11

Контргайка

Заводской номер: 158968 Количество на модель: 1
158968
1
12

Номер детали на чертеже:

12

Клапан

Заводской номер: 122-1218468 Количество на модель: 1
122-1218468
1
13

Номер детали на чертеже:

13

Трубопровод

Заводской номер: СБ-92В-1.01.16.400-03 Количество на модель: 1
СБ-92В-1.01.16.400-03
1
14

Номер детали на чертеже:

14

Тройник

Заводской номер: СБ-159А.01.05.018 Количество на модель: 1
СБ-159А.01.05.018
1
