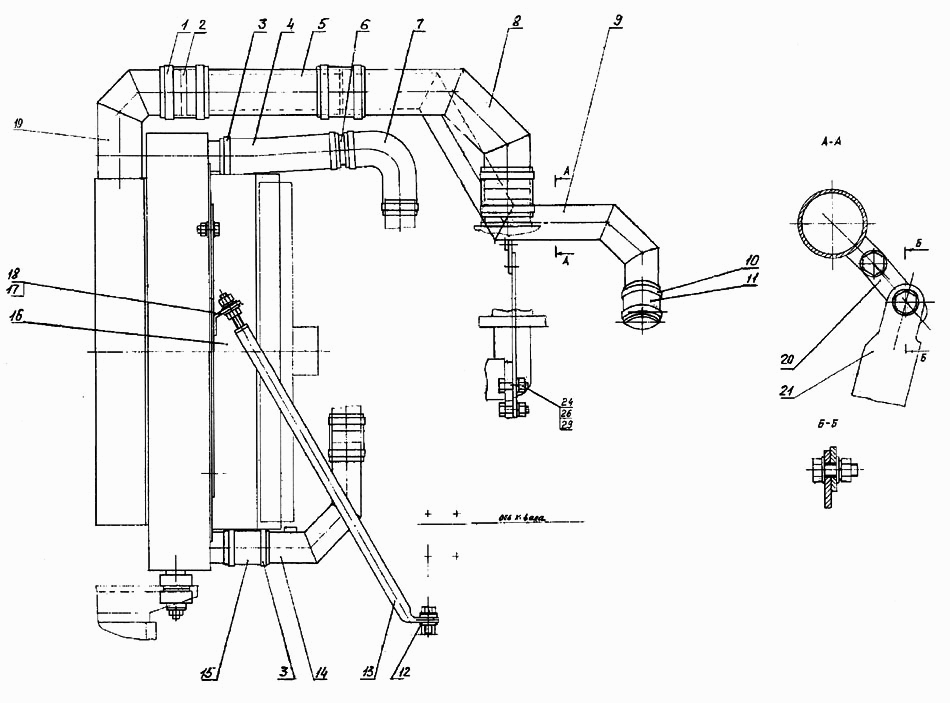

Установка радиаторов ЕТ-16. Каталог 2005г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
1

Номер детали на чертеже:

1

Хомут червячный

Заводской номер: 95/77-95 Количество на модель: 8
95/77-95
8
2

Номер детали на чертеже:

2

Муфта турбокомпрессора

Заводской номер: П-09-05 Количество на модель: 4
П-09-05
4
3

Номер детали на чертеже:

3

Хомут червячный

Заводской номер: 65/50-65 Количество на модель: 8
65/50-65
8
4

Номер детали на чертеже:

4

Рукав 50х61,5-1,6 ГОСТ 10362-76 L=100 мм

Заводской номер: [Рукав 50х61,5-1,6 ГОСТ 10362-76 L=100 мм] Количество на модель: 2
[Рукав 50х61,5-1,6 ГОСТ 10362-76 L=100 мм]
2
5

Номер детали на чертеже:

5

Труба в сборе

Заводской номер: 314-60-04.04.140 Количество на модель: 1
314-60-04.04.140
1
6

Номер детали на чертеже:

6

Втулка

Заводской номер: 314-60-04.04.002 Количество на модель: 1
314-60-04.04.002
1
7

Номер детали на чертеже:

7

Шланг

Заводской номер: 52-1101070 Количество на модель: 1
52-1101070
1
8

Номер детали на чертеже:

8

Труба в сборе

Заводской номер: 314-60-04.04.150 Количество на модель: 1
314-60-04.04.150
1
9

Номер детали на чертеже:

9

Труба в сборе

Заводской номер: 314-60-04.04.130 Количество на модель: 1
314-60-04.04.130
1
10

Номер детали на чертеже:

10

Хомут червячный

Заводской номер: 75/58-75 Количество на модель: 2
75/58-75
2
11

Номер детали на чертеже:

11

Рукав средний

Заводской номер: П-17-03 Количество на модель: 1
П-17-03
1
12

Номер детали на чертеже:

12

Прокладка

Заводской номер: 314-60-04.04.004 Количество на модель: 4
314-60-04.04.004
4
13

Номер детали на чертеже:

13

Растяжка

Заводской номер: 314-60-04.04.010 Количество на модель: 1
314-60-04.04.010
1
14

Номер детали на чертеже:

14

Угольник

Заводской номер: 314-60-04.04.050 Количество на модель: 1
314-60-04.04.050
1
15

Номер детали на чертеже:

15

Рукав 50х61,5-1,6 ГОСТ 10362-76 L=220 мм

Заводской номер: [Рукав 50х61,5-1,6 ГОСТ 10362-76 L=220 мм] Количество на модель: 1
[Рукав 50х61,5-1,6 ГОСТ 10362-76 L=220 мм]
1
16

Номер детали на чертеже:

16

Диффузор

Заводской номер: 314-60-04.04.003-10 Количество на модель: 1
314-60-04.04.003-10
1
17

Номер детали на чертеже:

17

Планка

Заводской номер: 314-60-04.04.020 Количество на модель: 1
314-60-04.04.020
1
18

Номер детали на чертеже:

18

Планка

Заводской номер: 314-60-04.04.020-10 Количество на модель: 1
314-60-04.04.020-10
1
19

Номер детали на чертеже:

19

Радиатор

Заводской номер: РВ-ОН8-ЕК-14 Количество на модель: 1
РВ-ОН8-ЕК-14
1
20

Номер детали на чертеже:

20

Планка

Заводской номер: 314-60-04.04.006 Количество на модель: 1
314-60-04.04.006
1
21

Номер детали на чертеже:

21

Стойка

Заводской номер: 314-60-04.04.005 Количество на модель: 1
314-60-04.04.005
1
