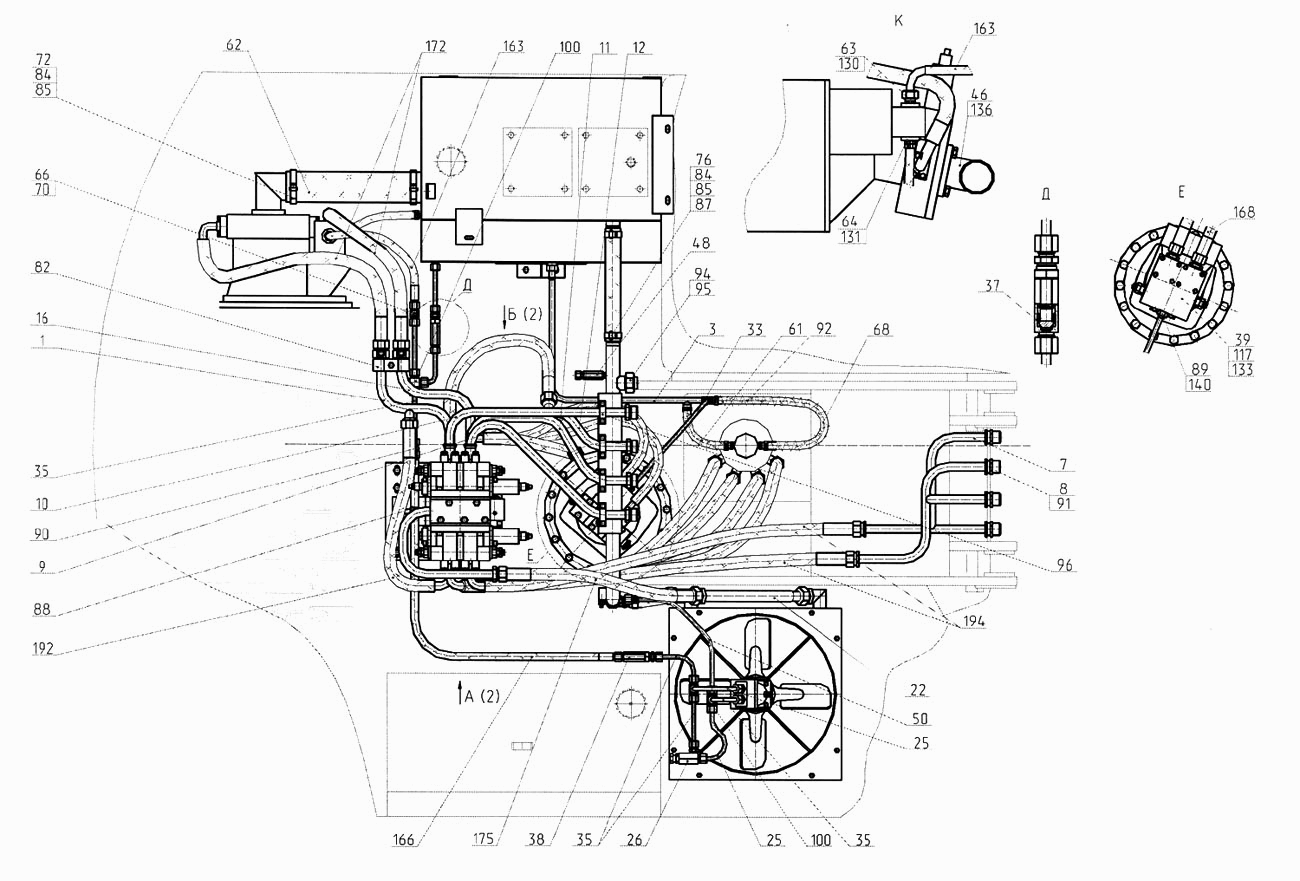

Трубопроводы на поворотной платформе ЕТ-16. Каталог 2005г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

1

Номер детали на чертеже:

1

Трубопровод

Заводской номер: 214-02-80.01.010 Количество на модель: 1
214-02-80.01.010
1
3

Номер детали на чертеже:

3

Трубопровод

Заводской номер: 214-02-80.01.030 Количество на модель: 1
214-02-80.01.030
1
7

Номер детали на чертеже:

7

Трубопровод

Заводской номер: 314-02-80.01.110 Количество на модель: 1
314-02-80.01.110
1
8

Номер детали на чертеже:

8

Трубопровод

Заводской номер: 314-02-80.01.120 Количество на модель: 1
314-02-80.01.120
1
9

Номер детали на чертеже:

9

Трубопровод

Заводской номер: 314-02-80.01.130 Количество на модель: 1
314-02-80.01.130
1
10

Номер детали на чертеже:

10

Трубопровод

Заводской номер: 314-02-80.01.140 Количество на модель: 1
314-02-80.01.140
1
11

Номер детали на чертеже:

11

Трубопровод

Заводской номер: 314-02-80.01.150 Количество на модель: 1
314-02-80.01.150
1
12

Номер детали на чертеже:

12

Трубопровод

Заводской номер: 314-02-80.01.160 Количество на модель: 1
314-02-80.01.160
1
16

Номер детали на чертеже:

16

Трубопровод

Заводской номер: 314-02-80.01.220-10 Количество на модель: 1
314-02-80.01.220-10
1
22

Номер детали на чертеже:

22

Трубопровод

Заводской номер: 314-02-80.01.320 Количество на модель: 1
314-02-80.01.320
1
25

Номер детали на чертеже:

25

Трубопровод (12х1)

Заводской номер: 314-02-80.01.400 Количество на модель: 2
314-02-80.01.400
2
26

Номер детали на чертеже:

26

Кран

Заводской номер: 314-02-80.01.500 Количество на модель: 1
314-02-80.01.500
1
33

Номер детали на чертеже:

33

Трубопровод (12х1)

Заводской номер: 318-00-80.01.240 Количество на модель: 1
318-00-80.01.240
1
35

Номер детали на чертеже:

35

Трубопровод

Заводской номер: 318-00-80.01.290 Количество на модель: 7
318-00-80.01.290
7
37

Номер детали на чертеже:

37

Клапан предохранительный

Заводской номер: ЭО-3323А.08.07.110-10 Количество на модель: 1
ЭО-3323А.08.07.110-10
1
38

Номер детали на чертеже:

38

Клапан подпорный

Заводской номер: ЭО-3323А.08.07.110-50 Количество на модель: 1
ЭО-3323А.08.07.110-50
1
39

Номер детали на чертеже:

39

Блок переливных клапанов

Заводской номер: 417-10-80.01.100 Количество на модель: 1
417-10-80.01.100
1
46

Номер детали на чертеже:

46

Патрубок

Заводской номер: 312-04-80.01.400 Количество на модель: 1
312-04-80.01.400
1
48

Номер детали на чертеже:

48

Включатель манометра

Заводской номер: ЭО-3322А.23.02.260 Количество на модель: 1
ЭО-3322А.23.02.260
1
50

Номер детали на чертеже:

50

Трубопровод (12х1)

Заводской номер: ЭО-3323.08.01.560 Количество на модель: 1
ЭО-3323.08.01.560
1
61

Номер детали на чертеже:

61

Рукав 16х25-1,6 ГОСТ 10362-76 L=250 мм

Заводской номер: 214-20-80.01.001 Количество на модель: 1
214-20-80.01.001
1
62

Номер детали на чертеже:

62

Рукав 90х104-0,29 ГОСТ 10362-76 L=430 мм

Заводской номер: 318-30-80.01.001 Количество на модель: 1
318-30-80.01.001
1
63

Номер детали на чертеже:

63

Переходник

Заводской номер: 225-06-80.01.003 Количество на модель: 1
225-06-80.01.003
1
64

Номер детали на чертеже:

64

Переходник

Заводской номер: 225-06-80.01.004 Количество на модель: 1
225-06-80.01.004
1
66

Номер детали на чертеже:

66

Штуцер

Заводской номер: 314-02-80.05.001-10 Количество на модель: 1
314-02-80.05.001-10
1
68

Номер детали на чертеже:

68

Рукав 16х25-1,6 L=500+/-2

Заводской номер: 222-02-80.01.006 Количество на модель: 2
222-02-80.01.006
2
70

Номер детали на чертеже:

70

Штуцер

Заводской номер: ЭО-3322А.23.03.004 Количество на модель: 1
ЭО-3322А.23.03.004
1
72

Номер детали на чертеже:

72

Хомут

Заводской номер: ЭО-3323.01.82.017 Количество на модель: 2
ЭО-3323.01.82.017
2
76

Номер детали на чертеже:

76

Рукав 40х51-1,6 ГОСТ 10362-76 L=400 мм

Заводской номер: 314-02-80.01.009 Количество на модель: 2
314-02-80.01.009
2
82

Номер детали на чертеже:

82

Скоба

Заводской номер: ЭО-3323.41.08.006 Количество на модель: 2
ЭО-3323.41.08.006
2
84

Номер детали на чертеже:

84

Бонка

Заводской номер: ЭО-3322А.04.00.003 Количество на модель: 6
ЭО-3322А.04.00.003
6
85

Номер детали на чертеже:

85

Болт

Заводской номер: ЭО-3322А.04.00.213 Количество на модель: 6
ЭО-3322А.04.00.213
6
87

Номер детали на чертеже:

87

Хомут

Заводской номер: ЭО-3322А.04.31.005 Количество на модель: 4
ЭО-3322А.04.31.005
4
88

Номер детали на чертеже:

88

Хомут

Заводской номер: НГ-413.010.0.001-10 Количество на модель: 1
НГ-413.010.0.001-10
1
89

Номер детали на чертеже:

89

Штуцер

Заводской номер: ЭО-3322А.23.02.001 Количество на модель: 1
ЭО-3322А.23.02.001
1
90

Номер детали на чертеже:

90

Штуцер

Заводской номер: ЭО-3322А.24.01.009 Количество на модель: 1
ЭО-3322А.24.01.009
1
91

Номер детали на чертеже:

91

Гайка

Заводской номер: ЭО-3322Б.48.01.904 Количество на модель: 4
ЭО-3322Б.48.01.904
4
92

Номер детали на чертеже:

92

Хомут

Заводской номер: Э-302-1-3900-07 Количество на модель: 6
Э-302-1-3900-07
6
94

Номер детали на чертеже:

94

Заглушка

Заводской номер: СП-71.0.70.002 Количество на модель: 1
СП-71.0.70.002
1
95

Номер детали на чертеже:

95

Гайка накидная

Заводской номер: СП-71.0.70.001 Количество на модель: 1
СП-71.0.70.001
1
96

Номер детали на чертеже:

96

Прижим

Заводской номер: МГ-300.222.1.002 Количество на модель: 4
МГ-300.222.1.002
4
100

Номер детали на чертеже:

100

Тройник

Заводской номер: ЭО-3322В.20.01.001 Количество на модель: 3
ЭО-3322В.20.01.001
3
117

Номер детали на чертеже:

117

Болт

Заводской номер: 7798.М10-8gх55.88.40Х.019 Количество на модель: 6
7798.М10-8gх55.88.40Х.019
6
130

Номер детали на чертеже:

130

Кольцо

Заводской номер: 9833.020-024-25-2-3 Количество на модель: 1
9833.020-024-25-2-3
1
016845
020-024-25
Код: 016845
Артикул: 020-024-25,
Производитель:
069143
БЕЛОМО
8681.00.00.000-00 8681 р/ к 7494-353101001, 005-008-19-2-2
Код: 069143
Артикул: 8681.00.00.000-00, 8681 р/ к 7494-353101001, 005-008-19-2-2
Под заказ

На складах : Под заказ

Производитель: БЕЛОМО
131

Номер детали на чертеже:

131

Кольцо

Заводской номер: 9833.024-028-25-2-3 Количество на модель: 1
9833.024-028-25-2-3
1
018777
024-028-25
Код: 018777
Артикул: 024-028-25,
204 в наличии

На складах : 204 шт.

Производитель:
406421
ВИТЯЗЬ
4УТНМ*РК 3112
Код: 406421
Артикул: 4УТНМ*РК, 3112
Производитель: ВИТЯЗЬ
133

Номер детали на чертеже:

133

Кольцо

Заводской номер: 9833.030-035-30-2-3 Количество на модель: 26
9833.030-035-30-2-3
26
405343
ВИТЯЗЬ
Р-100*РК 203
Код: 405343
Артикул: Р-100*РК, 203
Нет в наличии

На складах : Нет в наличии

Производитель: ВИТЯЗЬ
136

Номер детали на чертеже:

136

Кольцо

Заводской номер: 9833.090-100-58-2-3 Количество на модель: 1
9833.090-100-58-2-3
1
021091
090-100-58
Код: 021091
Артикул: 090-100-58,
Производитель:
607783
ВИТЯЗЬ
ДТ75-ПО*РК 3024
Код: 607783
Артикул: ДТ75-ПО*РК, 3024
Под заказ

На складах : Под заказ

Производитель: ВИТЯЗЬ
140

Номер детали на чертеже:

140

Прокладка

Заводской номер: 23358.18М3 Количество на модель: 1
23358.18М3
1
163

Номер детали на чертеже:

163

РВД 12-28(М22х1,5)

Заводской номер: [РВД 12-28(М22х1,5)] Количество на модель: 1
[РВД 12-28(М22х1,5)]
1
166

Номер детали на чертеже:

166

РВД 12-28(М22х1,5)-1250-У

Заводской номер: [РВД 12-28(М22х1,5)-1250-У] Количество на модель: 1
[РВД 12-28(М22х1,5)-1250-У]
1
168

Номер детали на чертеже:

168

РВД 16-30(М27х1,5,0)-40 мм

Заводской номер: [РВД 16-30(М27х1,5,0)-40 мм] Количество на модель: 2
[РВД 16-30(М27х1,5,0)-40 мм]
2
172

Номер детали на чертеже:

172

РВД 20-33(М42х2,0)-40 мм

Заводской номер: [РВД 20-33(М42х2,0)-40 мм] Количество на модель: 1
[РВД 20-33(М42х2,0)-40 мм]
1
175

Номер детали на чертеже:

175

РВД 20-33(М42х2)-850-У

Заводской номер: [РВД 20-33(М42х2)-850-У] Количество на модель: 1
[РВД 20-33(М42х2)-850-У]
1
177

Номер детали на чертеже:

177

Манометр 100мм МПЗ-У-60МПа х1,5 ТУ 25.02.180335-84

Заводской номер: [Манометр 100мм МПЗ-У-60МПа х1,5 ТУ 25.02.180335-84] Количество на модель: 1
[Манометр 100мм МПЗ-У-60МПа х1,5 ТУ 25.02.180335-84]
1
178

Номер детали на чертеже:

178

Манометр МТП-3-1 МПа-1,5 060 мм ТУ 25-7310.0045-87

Заводской номер: [Манометр МТП-3-1 МПа-1,5 060 мм ТУ 25-7310.0045-87] Количество на модель: 1
[Манометр МТП-3-1 МПа-1,5 060 мм ТУ 25-7310.0045-87]
1
