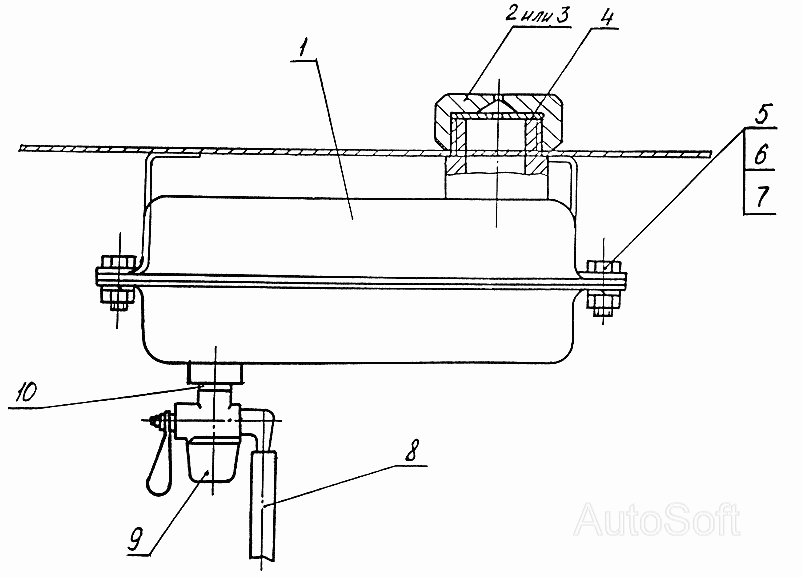

Установка бензобачка (13.04.03.000) ЭО-3323А. Каталог 2002г.

Топливопроводы и управление подачей топлива (16.03.09.000) ЭО-3323А Установка бензобачка (16.03.04.000) ЭО-3323А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Бачок

Заводской номер: 16.03.14.100 Количество на модель: 1
16.03.14.100
1
2

Номер детали на чертеже:

2

Крышка

Заводской номер: 16.03.14.001 Количество на модель: 1
16.03.14.001
1
3

Номер детали на чертеже:

3

Крышка

Заводской номер: 16.03.14.003 Количество на модель: 1
16.03.14.003
1
4

Номер детали на чертеже:

4

Прокладка

Заводской номер: 16.03.14.002 Количество на модель: 1
16.03.14.002
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: 7798.М8-8gх20.58.019 Количество на модель: 2
7798.М8-8gх20.58.019
2
6

Номер детали на чертеже:

6

Гайка

Заводской номер: 5915.М8-7Н.5.019 Количество на модель: 2
5915.М8-7Н.5.019
2
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 6402.8.65Г.019 Количество на модель: 2
6402.8.65Г.019
2
8

Номер детали на чертеже:

8

Рукав (L=500мм)

Заводской номер: 10362.6х14-1.6 Количество на модель: 1
10362.6х14-1.6
1
9

Номер детали на чертеже:

9

Кран

Заводской номер: Кр-12 Количество на модель: 1
Кр-12
1
10

Номер детали на чертеже:

10

Прокладка

Заводской номер: 23358.14М3 Количество на модель: 1
23358.14М3
1
