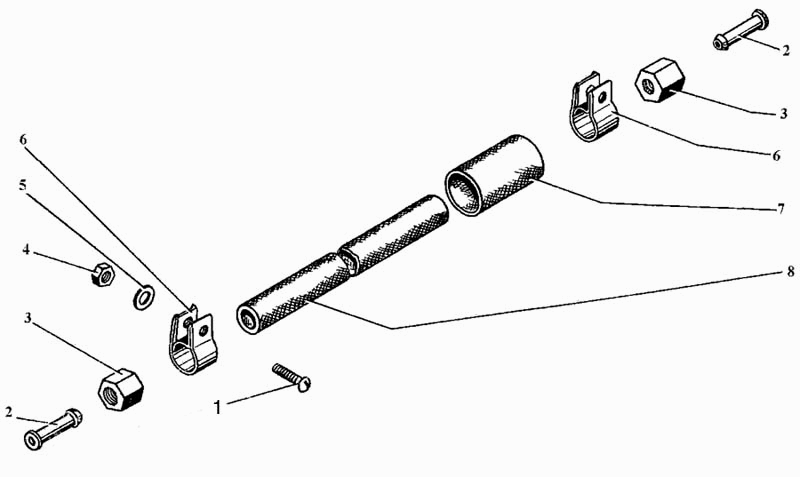

Удлиненная рукоять ЭО-3323

Поворотная платформа с механизмами (часть V..X) ЭО-3323 Опора ЭО-3323

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
2
3
3
3
4
4
5
5
6
6
7
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Винт

Заводской номер: 17473 М6-22 Количество на модель: 2
17473 М6-22
2
1

Номер детали на чертеже:

1

Рукоять удлинительная

Заводской номер: ЭО-3323.00.06.100 Количество на модель: 1
ЭО-3323.00.06.100
1
2

Номер детали на чертеже:

2

Ниппель

Заводской номер: ЭО-3322А.09.20.052 Количество на модель: 2
ЭО-3322А.09.20.052
2
2

Номер детали на чертеже:

2

Трубопроводы удлиненной рукояти

Заводской номер: ЭО-3323.00.06.800 Количество на модель: 1
ЭО-3323.00.06.800
1
3

Номер детали на чертеже:

3

Гайка накидная

Заводской номер: ЭО-3322А.24.01.013 Количество на модель: 2
ЭО-3322А.24.01.013
2
3

Номер детали на чертеже:

3

Рукав

Заводской номер: РВД 20-650-320У Количество на модель: 2
РВД 20-650-320У
2
3

Номер детали на чертеже:

3

Рукав

Заводской номер: РВД 25-650-250У Количество на модель: 2
РВД 25-650-250У
2
4

Номер детали на чертеже:

4

Трубопровод

Заводской номер: ЭО-3323.00.06.810 Количество на модель: 2
ЭО-3323.00.06.810
2
4

Номер детали на чертеже:

4

Гайка

Заводской номер: 5915 М6 Количество на модель: 2
5915 М6
2
5

Номер детали на чертеже:

5

Колодка верхняя

Заводской номер: ЭО-3323.00.06.802 Количество на модель: 4
ЭО-3323.00.06.802
4
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 113716 Количество на модель: 2
113716
2
6

Номер детали на чертеже:

6

Хомут

Заводской номер: Э-302-2-0305-01 Количество на модель: 2
Э-302-2-0305-01
2
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 6402 12.65Г Количество на модель: 8
6402 12.65Г
8
7

Номер детали на чертеже:

7

Болт

Заводской номер: 7795 М12-50 Количество на модель: 8
7795 М12-50
8
7

Номер детали на чертеже:

7

Рукав Б (1) L=(50+/-5) мм

Заводской номер: 18698 9,3-25-36-У Количество на модель: 1
18698 9,3-25-36-У
1
8

Номер детали на чертеже:

8

Рукав L=(275+/-5) мм

Заводской номер: 10362 10-19-16 Количество на модель: 1
10362 10-19-16
1
