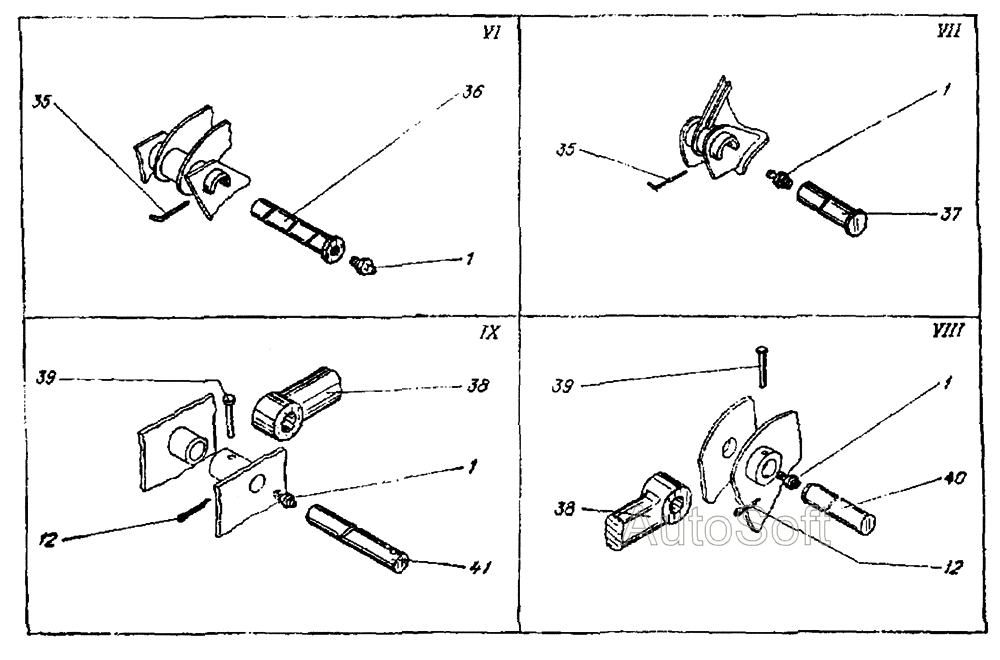

Рабочее оборудование обратная лопата ЭО-3122

Рабочее оборудование обратная лопата ЭО-3122 Трубопроводы рабочего оборудования обратная лопата ЭО-3122

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Масленка

Заводской номер: 19853.1.3Ц6хр Количество на модель: 13
19853.1.3Ц6хр
13
12

Номер детали на чертеже:

12

Шплинт

Заводской номер: 397.4х38 Количество на модель: 8
397.4х38
8
13

Номер детали на чертеже:

13

Рукоять

Заводской номер: ЭО-3323.41.20.000 Количество на модель: 1
ЭО-3323.41.20.000
1
35

Номер детали на чертеже:

35

Стопор

Заводской номер: ЭО-3323.41.00.017 Количество на модель: 3
ЭО-3323.41.00.017
3
36

Номер детали на чертеже:

36

Палец

Заводской номер: ЭО-3323.41.00.004 Количество на модель: 1
ЭО-3323.41.00.004
1
37

Номер детали на чертеже:

37

Палец

Заводской номер: ЭО-3323.41.00.013 Количество на модель: 2
ЭО-3323.41.00.013
2
38

Номер детали на чертеже:

38

Рычаг

Заводской номер: ЭО-3323.41.40.000 Количество на модель: 1
ЭО-3323.41.40.000
1
39

Номер детали на чертеже:

39

Палец

Заводской номер: ЭО-3322А.41.00.003 Количество на модель: 2
ЭО-3322А.41.00.003
2
40

Номер детали на чертеже:

40

Палец

Заводской номер: ЭО-3323.41.00.012 Количество на модель: 1
ЭО-3323.41.00.012
1
41

Номер детали на чертеже:

41

Палец

Заводской номер: ЭО-3323.41.00.014 Количество на модель: 1
ЭО-3323.41.00.014
1
