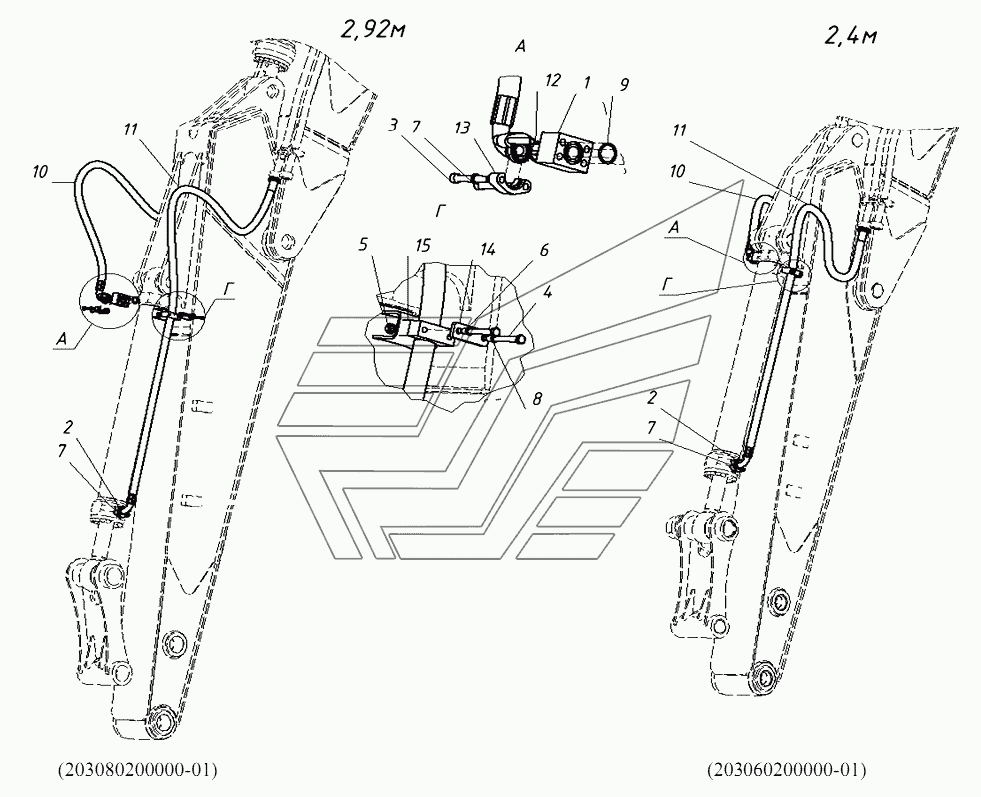

  6. 203080200000 01, 203060200000 01 Гидроразводка рукояти 2920, 2400 без разводки под гидромолот

203080200000 01, 203060200000 01 Гидроразводка рукояти 2920, 2400 без разводки под гидромолот ТХ-220. Каталог 2017г.

203080200000 00, 203060200000 00 Гидроразводка рукояти 2920, 2400 с разводкой под гидромолот ТХ-220 203060400000 20 Гидроцилиндр ковша ТХ-220

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Фланец

Заводской номер: 20303000000300 Количество на модель: 1
20303000000300
1
2

Номер детали на чертеже:

2

Болт М12-6gх40.88

Заводской номер: 00002640033901 Количество на модель: 4
00002640033901
4
3

Номер детали на чертеже:

3

Болт М12-6gх95.88.016

Заводской номер: БолтМ12-6gх95.88.016 Количество на модель: 4
БолтМ12-6gх95.88.016
4
4

Номер детали на чертеже:

4

Болт М10х90.88.016

Заводской номер: 00002640027901 Количество на модель: 2
00002640027901
2
5

Номер детали на чертеже:

5

Гайка M10-6H.5.016

Заводской номер: 00002641061001 Количество на модель: 2
00002641061001
2
6

Номер детали на чертеже:

6

Шайба 10.65Г.016

Заводской номер: 00002644020601 Количество на модель: 2
00002644020601
2
7

Номер детали на чертеже:

7

Шайба 12.65Г.016

Заводской номер: 00002644020701 Количество на модель: 8
00002644020701
8
8

Номер детали на чертеже:

8

Шайба плоская

Заводской номер: 00002644061001 Количество на модель: 2
00002644061001
2
9

Номер детали на чертеже:

9

Кольцо 038-044-36-2-3

Заводской номер: 00006421001601 Количество на модель: 1
00006421001601
1
10

Номер детали на чертеже:

10

Рукав высокого давления

Заводской номер: 00006420211301 Количество на модель: 1
00006420211301
1
10

Номер детали на чертеже:

10

Рукава высокого давления

Заводской номер: 00006420210701 Количество на модель: 1
00006420210701
1
11

Номер детали на чертеже:

11

Рукава высокого давления

Заводской номер: 00006420211601 Количество на модель: 1
00006420211601
1
11

Номер детали на чертеже:

11

Рукав высокого давления

Заводской номер: 00006420211101 Количество на модель: 1
00006420211101
1
12

Номер детали на чертеже:

12

Уплотнение

Заводской номер: 00006420002301 Количество на модель: 2
00006420002301
2
13

Номер детали на чертеже:

13

Полуфланец

Заводской номер: 00092382059501 Количество на модель: 4
00092382059501
4
14

Номер детали на чертеже:

14

Накладка

Заводской номер: 00092382050001 Количество на модель: 1
00092382050001
1
15

Номер детали на чертеже:

15

Корпус одиночного зажима

Заводской номер: 00092382045001 Количество на модель: 1
00092382045001
1
