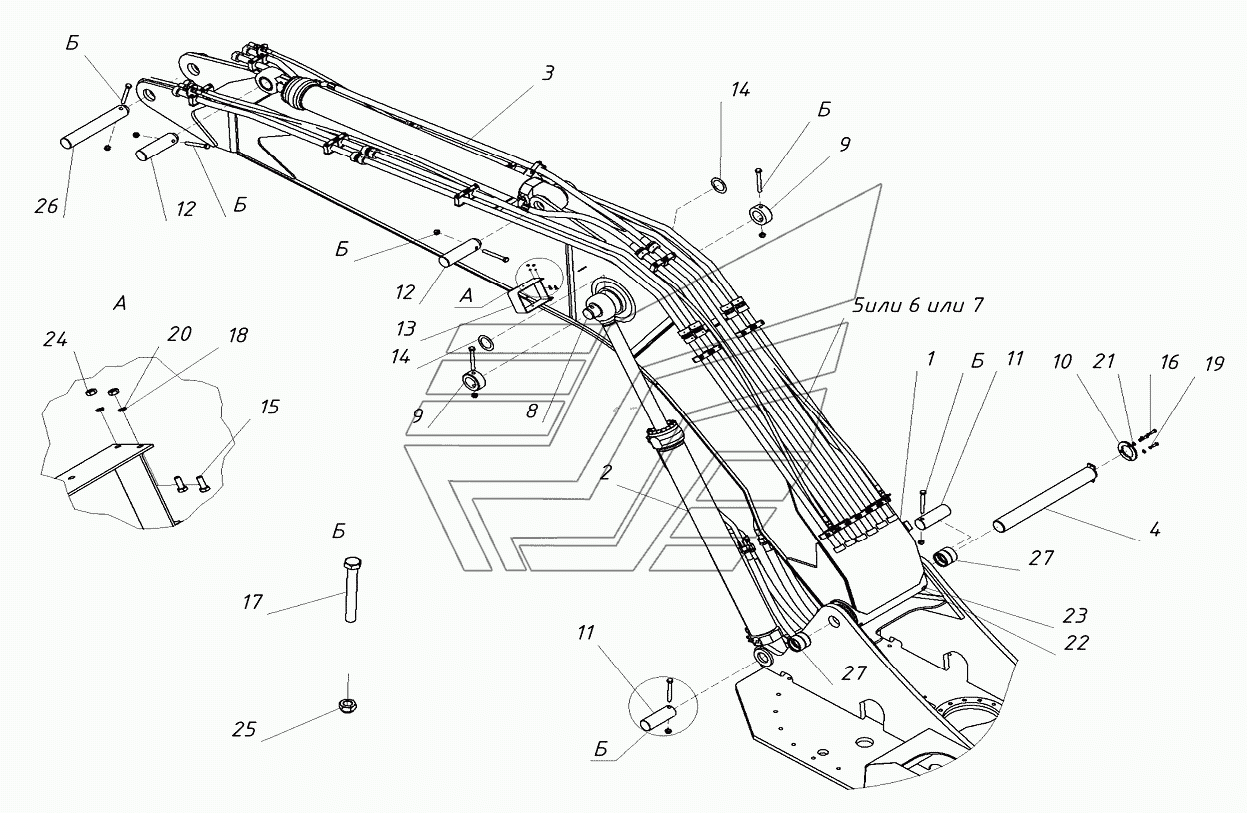

203000000000 00 Установка рабочего оборудования ТХ-220. Каталог 2017г.

202250000000 00 Подключение отопителя ТХ-220 203ХХ0000000 ХХ Исполнения рабочего оборудования TX-210 ТХ-220

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Стрела

Заводской номер: 20301000000000 Количество на модель: 1
20301000000000
1
2

Номер детали на чертеже:

2

Гидроцилиндр стрелы

Заводской номер: 20302000000020 Количество на модель: 2
20302000000020
2
3

Номер детали на чертеже:

3

Гидроцилиндр рукояти

Заводской номер: 20304000000020 Количество на модель: 1
20304000000020
1
4

Номер детали на чертеже:

4

Палец

Заводской номер: 20300000010000 Количество на модель: 1
20300000010000
1
5

Номер детали на чертеже:

5

Гидроразводка стрелы

Заводской номер: 20303000000000 Количество на модель: 1
20303000000000
1
6

Номер детали на чертеже:

6

Гидроразводка стрелы

Заводской номер: 20303000000002 Количество на модель: 1
20303000000002
1
7

Номер детали на чертеже:

7

Гидроразводка стрелы

Заводской номер: 20303000000001 Количество на модель: 1
20303000000001
1
8

Номер детали на чертеже:

8

Палец

Заводской номер: 20300000000100 Количество на модель: 1
20300000000100
1
9

Номер детали на чертеже:

9

Бобышка

Заводской номер: 20300000000200 Количество на модель: 2
20300000000200
2
10

Номер детали на чертеже:

10

Фланец

Заводской номер: 20300000010300 Количество на модель: 1
20300000010300
1
11

Номер детали на чертеже:

11

Палец

Заводской номер: 20300000020000 Количество на модель: 2
20300000020000
2
12

Номер детали на чертеже:

12

Палец

Заводской номер: 20300000030000 Количество на модель: 2
20300000030000
2
13

Номер детали на чертеже:

13

Кронштейн фары

Заводской номер: 31492230000100 Количество на модель: 2
31492230000100
2
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 31300230000100 Количество на модель: 6
31300230000100
6
15

Номер детали на чертеже:

15

Болт M8-6gx20.58.016

Заводской номер: 00002640012101 Количество на модель: 4
00002640012101
4
16

Номер детали на чертеже:

16

Болт М12-6gх35.109.40Х

Заводской номер: 00002640033801 Количество на модель: 3
00002640033801
3
17

Номер детали на чертеже:

17

Болт М20-6gх170.109.40Х.019

Заводской номер: 00002640069001 Количество на модель: 7
00002640069001
7
18

Номер детали на чертеже:

18

Шайба 8.65Г.016

Заводской номер: 00002644020501 Количество на модель: 4
00002644020501
4
19

Номер детали на чертеже:

19

Шайба 12.65Г.016

Заводской номер: 00002644020701 Количество на модель: 3
00002644020701
3
20

Номер детали на чертеже:

20

Шайба С8.01.08кп.016

Заводской номер: 00002644060801 Количество на модель: 4
00002644060801
4
21

Номер детали на чертеже:

21

Шайба 12.01.08кп.019

Заводской номер: 00002644061201 Количество на модель: 3
00002644061201
3
22

Номер детали на чертеже:

22

Масленка 1.3Ц6ХР

Заводской номер: 00002740000101 Количество на модель: 6
00002740000101
6
23

Номер детали на чертеже:

23

Колпачек для прессмасленок

Заводской номер: 00002740106301 Количество на модель: 6
00002740106301
6
24

Номер детали на чертеже:

24

Гайка М8-6Н.5.016

Заводской номер: 00002641060801 Количество на модель: 4
00002641060801
4
25

Номер детали на чертеже:

25

Гайка стопорная М20

Заводской номер: 00002641082001 Количество на модель: 7
00002641082001
7
26

Номер детали на чертеже:

26

Палец

Заводской номер: 20300000040000 Количество на модель: 1
20300000040000
1
27

Номер детали на чертеже:

27

Втулка

Заводской номер: 20301000003300 Количество на модель: 2
20301000003300
2
