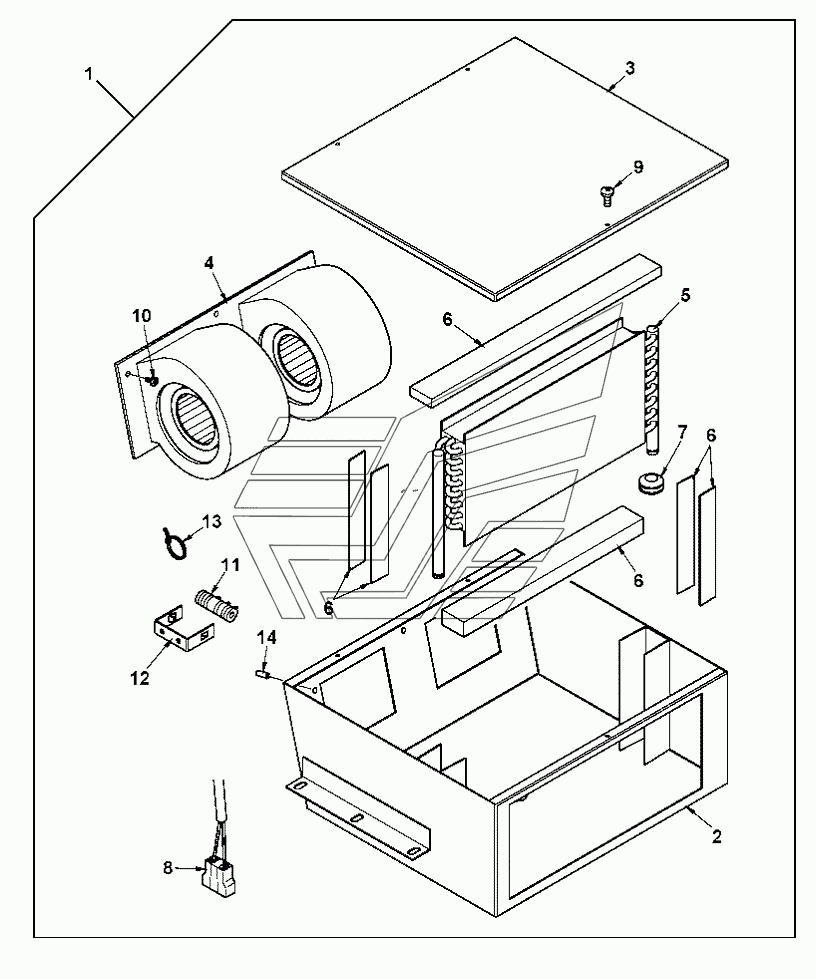

Обогреватель TLB-825. Каталог 2018г.

Установка заднего отопителя TLB-825 Кондиционер TLB-825

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
3
4
4
5
6
7
8
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Обогреватель кабины в сборе

Заводской номер: 6112780M91 Количество на модель: 1
6112780M91
1
1

Номер детали на чертеже:

1

Нагреватель в сборе

Заводской номер: 6106700M91 Количество на модель: 1
6106700M91
1
2

Номер детали на чертеже:

2

Корпус

Заводской номер: BODY Количество на модель: 1
BODY
1
3

Номер детали на чертеже:

3

Крышка

Заводской номер: COVER Количество на модель: 1
COVER
1
4

Номер детали на чертеже:

4

узел вентилятора

Заводской номер: 6195170M91 Количество на модель: 1
6195170M91
1
4

Номер детали на чертеже:

4

Электродвигатель вентилятора -нагреватель

Заводской номер: 6193046M91 Количество на модель: 1
6193046M91
1
5

Номер детали на чертеже:

5

Катушка нагревателя

Заводской номер: 6193058M91 Количество на модель: 1
6193058M91
1
6

Номер детали на чертеже:

6

Комплект уплотнений

Заводской номер: 6193059M91 Количество на модель: 1
6193059M91
1
7

Номер детали на чертеже:

7

Прокладка

Заводской номер: 6193039M1 Количество на модель: 2
6193039M1
2
8

Номер детали на чертеже:

8

Проводка нагревателя

Заводской номер: 6112782M91 Количество на модель: 1
6112782M91
1
8

Номер детали на чертеже:

8

Жгут нагревателя / подключение кондиционера

Заводской номер: Жгут Количество на модель: 1
Жгут
1
9

Номер детали на чертеже:

9

Винт

Заводской номер: 6193057M91 Количество на модель: 11
6193057M91
11
10

Номер детали на чертеже:

10

Винт

Заводской номер: SCREW Количество на модель: 3
SCREW
3
11

Номер детали на чертеже:

11

Катушка сопротивления

Заводской номер: 6193055M91 Количество на модель: 1
6193055M91
1
12

Номер детали на чертеже:

12

Кронштейн катушки сопротивления

Заводской номер: 6193053M1 Количество на модель: 1
6193053M1
1
13

Номер детали на чертеже:

13

Кабельные стяжки

Заводской номер: TIE Количество на модель: 1
TIE
1
14

Номер детали на чертеже:

14

Крышка

Заводской номер: CAP Количество на модель: 3
CAP
3
