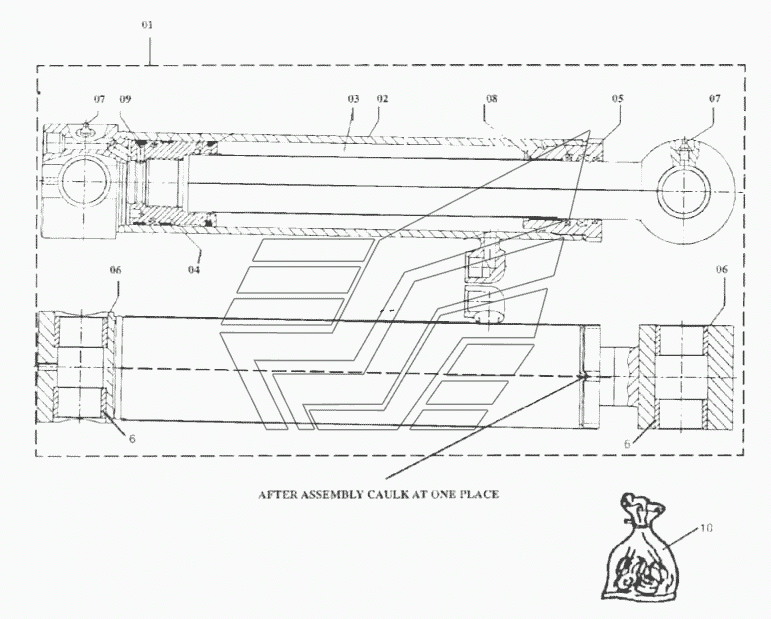

Цилиндр ковша TLB-825. Каталог 2018г.

Цилиндр рукояти TLB-825 Цилиндр ковша TLB-825

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Цилиндр ковша

Заводской номер: 1H0015 Количество на модель: 1
1H0015
1
2

Номер детали на чертеже:

2

Труба S/A

Заводской номер: 10X0157 Количество на модель: 1
10X0157
1
3

Номер детали на чертеже:

3

Шток S/A

Заводской номер: 10X0158 Количество на модель: 1
10X0158
1
4

Номер детали на чертеже:

4

Поршень

Заводской номер: 10X0159 Количество на модель: 1
10X0159
1
5

Номер детали на чертеже:

5

Крышка штока

Заводской номер: 10X0176 Количество на модель: 1
10X0176
1
6

Номер детали на чертеже:

6

Втулка

Заводской номер: 10X0160 Количество на модель: 4
10X0160
4
7

Номер детали на чертеже:

7

Масленка

Заводской номер: 10X0161 Количество на модель: 1
10X0161
1
8

Номер детали на чертеже:

8

Биметалличекая втулка

Заводской номер: 10X0162 Количество на модель: 1
10X0162
1
9

Номер детали на чертеже:

9

Набор

Заводской номер: 10X0163 Количество на модель: 1
10X0163
1
10

Номер детали на чертеже:

10

Комплект уплотнений

Заводской номер: 10X0175 Количество на модель: 1
10X0175
1
