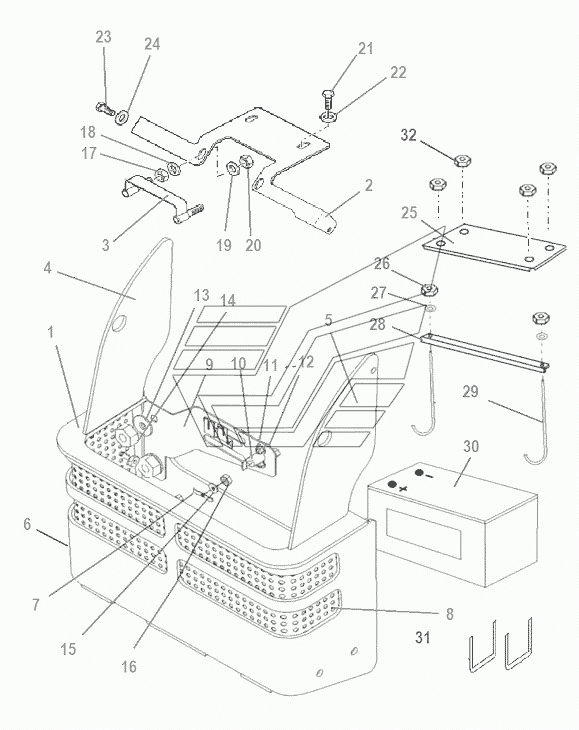

Аккумуляторный отсек TLB-825. Каталог 2018г.

Аккумуляторный отсек TLB-825 Передние крылья TLB-825

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Блок аккумуляторный

Заводской номер: 815-00-50.05.100 Количество на модель: 1
815-00-50.05.100
1
2

Номер детали на чертеже:

2

Поперечина

Заводской номер: 815-00-50.05.007 Количество на модель: 1
815-00-50.05.007
1
3

Номер детали на чертеже:

3

Планка

Заводской номер: 815-00-50.05.300 Количество на модель: 1
815-00-50.05.300
1
4

Номер детали на чертеже:

4

Боковина

Заводской номер: 815-00-50.05.001-10 Количество на модель: 1
815-00-50.05.001-10
1
5

Номер детали на чертеже:

5

Боковина

Заводской номер: 815-00-50.05.001 Количество на модель: 1
815-00-50.05.001
1
6

Номер детали на чертеже:

6

Лист передний

Заводской номер: 815-00-50.05.002 Количество на модель: 1
815-00-50.05.002
1
7

Номер детали на чертеже:

7

Пластина

Заводской номер: 815-00-50.05.003 Количество на модель: 1
815-00-50.05.003
1
8

Номер детали на чертеже:

8

Решетка защитная

Заводской номер: 815-00-50.05.005 Количество на модель: 2
815-00-50.05.005
2
9

Номер детали на чертеже:

9

Кронштейн крепления блока предохранителей в сборе

Заводской номер: 1A0338 Количество на модель: 1
1A0338
1
10

Номер детали на чертеже:

10

Размыкатель массы

Заводской номер: 1D0213 Количество на модель: 1
1D0213
1
11

Номер детали на чертеже:

11

Гайка

Заводской номер: 1441500X1 Количество на модель: 2
1441500X1
2
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 390971X1 Количество на модель: 2
390971X1
2
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 3019575X1 Количество на модель: 4
3019575X1
4
14

Номер детали на чертеже:

14

Гайка

Заводской номер: 339034X1 Количество на модель: 4
339034X1
4
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 390972X1 Количество на модель: 4
390972X1
4
16

Номер детали на чертеже:

16

Гайка

Заводской номер: 394367X1 Количество на модель: 4
394367X1
4
17

Номер детали на чертеже:

17

Гайка

Заводской номер: 339169X1 Количество на модель: 2
339169X1
2
21

Номер детали на чертеже:

21

Болт

Заводской номер: 339123X1 Количество на модель: 2
339123X1
2
23

Номер детали на чертеже:

23

Болт

Заводской номер: 3009493X1 Количество на модель: 2
3009493X1
2
24

Номер детали на чертеже:

24

Шайба

Заводской номер: 390734X1 Количество на модель: 2
390734X1
2
25

Номер детали на чертеже:

25

Крышка аккумулятора

Заводской номер: 815-00-65.00.101 Количество на модель: 1
815-00-65.00.101
1
27

Номер детали на чертеже:

27

Шайба

Заводской номер: 391038X1 Количество на модель: 2
391038X1
2
28

Номер детали на чертеже:

28

Кронштейн крепления аккумуляторной батареи

Заводской номер: 6112094M1 Количество на модель: 1
6112094M1
1
29

Номер детали на чертеже:

29

Крючковой болт

Заводской номер: 6112832M1 Количество на модель: 2
6112832M1
2
30

Номер детали на чертеже:

30

Аккумулятор

Заводской номер: 6СТ-132АПЗ Количество на модель: 1
6СТ-132АПЗ
1
31

Номер детали на чертеже:

31

Скоба

Заводской номер: 815-00-65.00.102 Количество на модель: 2
815-00-65.00.102
2
32

Номер детали на чертеже:

32

Гайка

Заводской номер: 339030Х1 Количество на модель: 4
339030Х1
4
