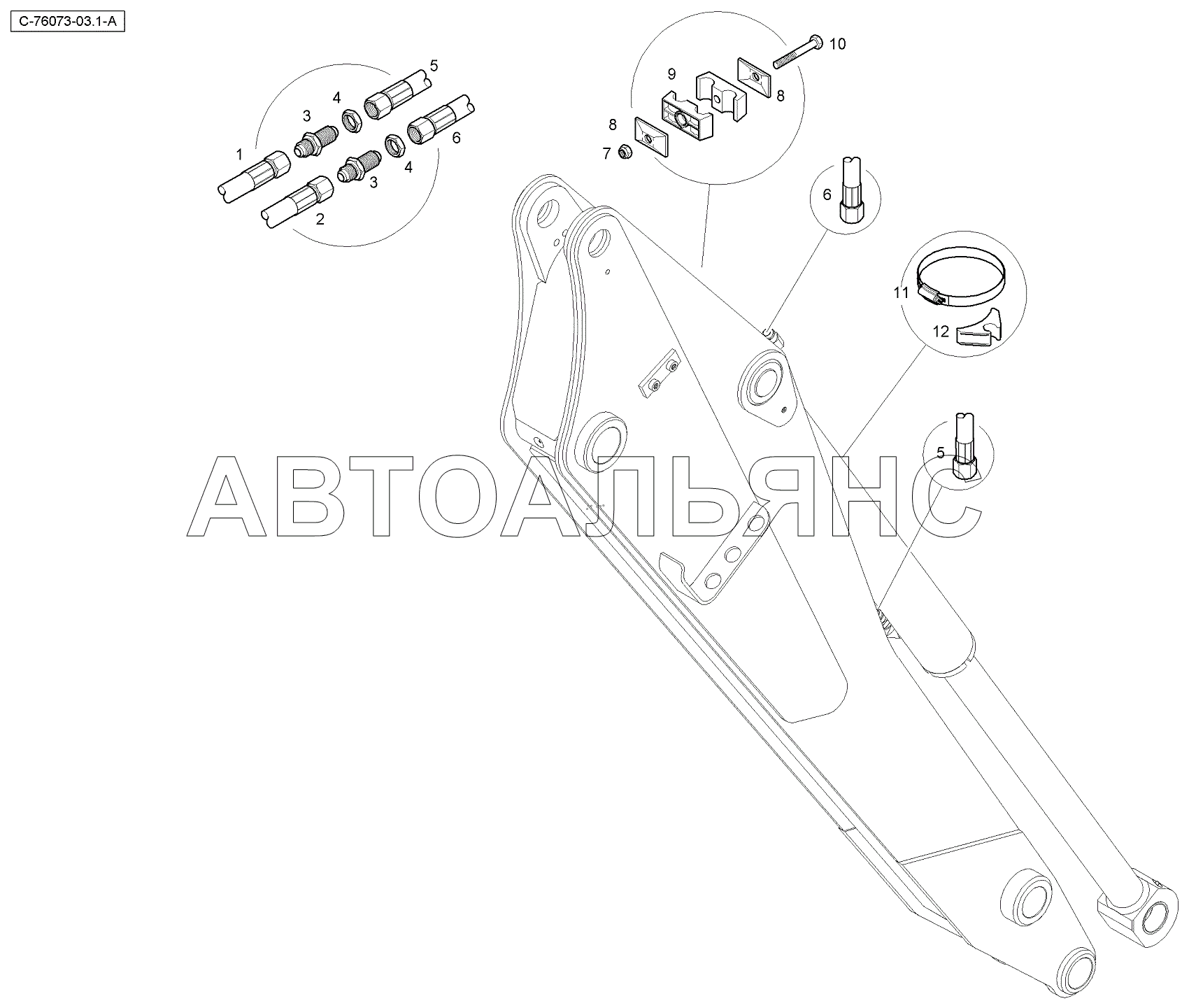

4067 76073 Bucket Cylinder Hoses TLB840SM, TLB840PM. Каталог 2013г.

4067 76073 Boom And Dipper Cylinders Hoses TLB840SM, TLB840PM 4067 76075 Valve Hoses TLB840SM, TLB840PM

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hose Assy - Boom/Dipper Bucket Re

Заводской номер: 6115157M91 Количество на модель: 1
6115157M91
1
2

Номер детали на чертеже:

2

Hose Assy - Boom/Dipper Bucket He

Заводской номер: 6115152M91 Количество на модель: 1
6115152M91
1
3

Номер детали на чертеже:

3

Соединение

Заводской номер: 356268X1 Количество на модель: 2
356268X1
2
4

Номер детали на чертеже:

4

Гайка

Заводской номер: 355574X1 Количество на модель: 2
355574X1
2
5

Номер детали на чертеже:

5

Hose Assy - Dipper Bucket Re

Заводской номер: 6115159M91 Количество на модель: 1
6115159M91
1
6

Номер детали на чертеже:

6

Hose Assy - Dipper Bucket He

Заводской номер: 6115154M91 Количество на модель: 1
6115154M91
1
7

Номер детали на чертеже:

7

Гайка

Заводской номер: 394367X1 Количество на модель: 1
394367X1
1
8

Номер детали на чертеже:

8

Пластина зажима

Заводской номер: 6114551M1 Количество на модель: 2
6114551M1
2
9

Номер детали на чертеже:

9

Clamp

Заводской номер: 6114547M1 Количество на модель: 2
6114547M1
2
10

Номер детали на чертеже:

10

Болт

Заводской номер: 339368X1 Количество на модель: 1
339368X1
1
11

Номер детали на чертеже:

11

Зажим патрубка

Заводской номер: 6114114M1 Количество на модель: 1
6114114M1
1
12

Номер детали на чертеже:

12

Tube Saddle

Заводской номер: T101034 Количество на модель: 1
T101034
1
13

Номер детали на чертеже:

13

Хомут червячный

Заводской номер: 3517731M1 Количество на модель: 1
3517731M1
1
14

Номер детали на чертеже:

14

Tube Saddle

Заводской номер: 6112656M1 Количество на модель: 1
6112656M1
1
4067 76073 Boom And Dipper Cylinders Hoses TLB840SM, TLB840PM 4067 76075 Valve Hoses TLB840SM, TLB840PM
