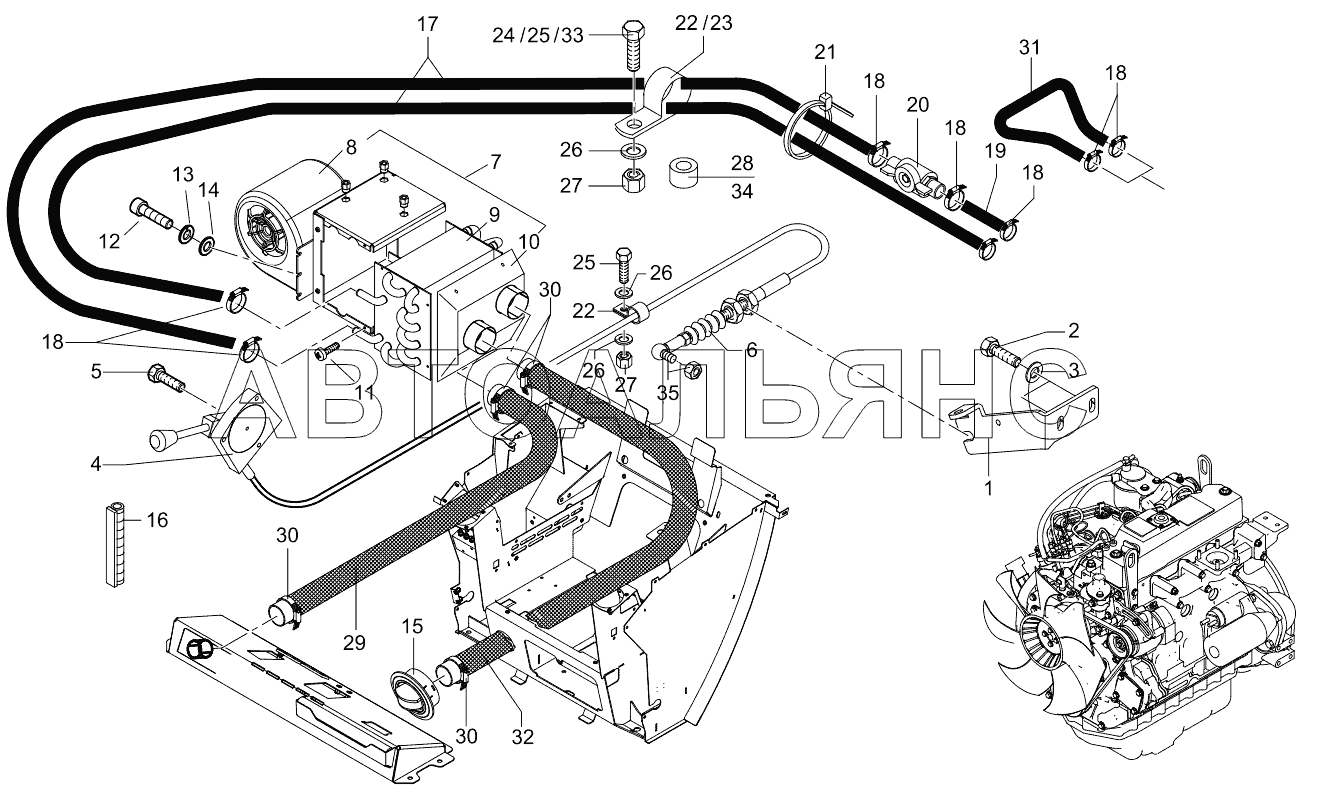

Accelerator, Heating -0518-Xxxx TC-50. Каталог 2013г.

Accelerator, Heating-0517 TC-50 Tank Filling Pump TC-50

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Bowden Cable Mount

Заводской номер: 6219515056 Количество на модель: 1

6219515056

1

2

Номер детали на чертеже:

2

Hexagon Bolt

Заводской номер: 1008707018 Количество на модель: 3

1008707018

3

3

Номер детали на чертеже:

3

Washer

Заводской номер: 1290707018 Количество на модель: 2

1290707018

2

4

Номер детали на чертеже:

4

Hand Throttle

Заводской номер: 5692657100 Количество на модель: 1

5692657100

1

5

Номер детали на чертеже:

5

Bolt

Заводской номер: 1066538407 Количество на модель: 3

1066538407

3

6

Номер детали на чертеже:

6

Bellow

Заводской номер: 5692609979 Количество на модель: 1

5692609979

1

7

Номер детали на чертеже:

7

Heater

Заводской номер: 5436660200 Количество на модель: 1

5436660200

1

8

Номер детали на чертеже:

8

Blower

Заводской номер: 5436663010 Количество на модель: 1

5436663010

1

9

Номер детали на чертеже:

9

Battery

Заводской номер: 5436663011 Количество на модель: 1

5436663011

1

10

Номер детали на чертеже:

10

Filtre

Заводской номер: 5436663009 Количество на модель: 1

5436663009

1

11

Номер детали на чертеже:

11

Bolt

Заводской номер: 5436663006 Количество на модель: 12

5436663006

12

12

Номер детали на чертеже:

12

Bolt

Заводской номер: 5436663008 Количество на модель: 4

5436663008

4

13

Номер детали на чертеже:

13

Filtre A Air Tjsj

Заводской номер: 5436663009 Количество на модель: 4

5436663009

4

14

Номер детали на чертеже:

14

Washer

Заводской номер: 5436663005 Количество на модель: 4

5436663005

4

15

Номер детали на чертеже:

15

Nozzle

Заводской номер: 5821661125 Количество на модель: 1

5821661125

1

16

Номер детали на чертеже:

16

Hexagon Bolt

Заводской номер: 1008707912 Количество на модель: 3

1008707912

3

17

Номер детали на чертеже:

17

Hot Water Hose

Заводской номер: 0188910026 Количество на модель: 2

0188910026

2

18

Номер детали на чертеже:

18

Hose Clip

Заводской номер: 5660199500 Количество на модель: 8

5660199500

8

19

Номер детали на чертеже:

19

Hose

Заводской номер: 0196513027 Количество на модель: 1

0196513027

1

20

Номер детали на чертеже:

20

Tap

Заводской номер: 5821660165 Количество на модель: 1

5821660165

1

21

Номер детали на чертеже:

21

Cable Binder

Заводской номер: 5350650280 Количество на модель: 5

5350650280

5

22

Номер детали на чертеже:

22

Hose Clip

Заводской номер: 5000210410 Количество на модель: 1

5000210410

1

23

Номер детали на чертеже:

23

Hose Clip

Заводской номер: 5000210420 Количество на модель: 3

5000210420

3

24

Номер детали на чертеже:

24

Hexagon Bolt

Заводской номер: 1008707618 Количество на модель: 1

1008707618

1

25

Номер детали на чертеже:

25

Hexagon Bolt

Заводской номер: 1008707318 Количество на модель: 1

1008707318

1

26

Номер детали на чертеже:

26

Washer

Заводской номер: 1343707057 Количество на модель: 5

1343707057

5

27

Номер детали на чертеже:

27

Nut

Заводской номер: 1212251011 Количество на модель: 1

1212251011

1

28

Номер детали на чертеже:

28

Spacer Bushing

Заводской номер: 0188817016 Количество на модель: 2

0188817016

2

29

Номер детали на чертеже:

29

Hose

Заводской номер: 5367628905 Количество на модель: 1

5367628905

1

30

Номер детали на чертеже:

30

Hose Clip

Заводской номер: 5660095300 Количество на модель: 2

5660095300

2

31

Номер детали на чертеже:

31

Hose

Заводской номер: 0196513025 Количество на модель: 1

0196513025

1

32

Номер детали на чертеже:

32

Hose

Заводской номер: 5821661129 Количество на модель: 1

5821661129

1

33

Номер детали на чертеже:

33

Hexagon Bolt

Заводской номер: 1008707019 Количество на модель: 2

1008707019

2

34

Номер детали на чертеже:

34

Spacer

Заводской номер: 0156029033 Количество на модель: 3

0156029033

3

35

Номер детали на чертеже:

35

Washer

Заводской номер: 1307707014 Количество на модель: 3

1307707014

3
