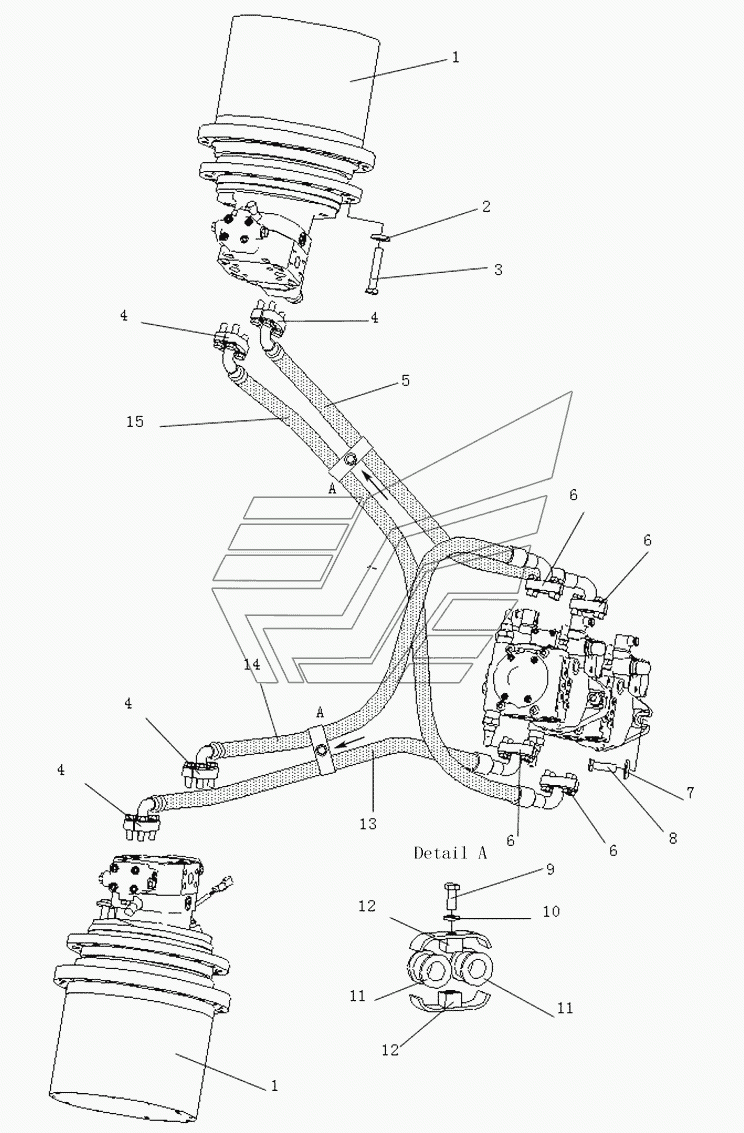

TRAVELING HYDRAULIC PIPING ASSY Shantui SD10YE. Каталог 2015г.

TRAVELING HYDRAULIC PIPING ASSY Shantui SD10YE PRESSURE MEASUREMENT PIPING Shantui SD10YE

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Nipple

Заводской номер: 121-75-13000 Количество на модель: 2
121-75-13000
2
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 01643-32060 Количество на модель: 36
01643-32060
36
3

Номер детали на чертеже:

3

Bolt

Заводской номер: 01010-82065 Количество на модель: 36
01010-82065
36
4

Номер детали на чертеже:

4

Oil tube

Заводской номер: 121-75-17000 Количество на модель: 4
121-75-17000
4
5

Номер детали на чертеже:

5

Hose

Заводской номер: 121-75-56000 Количество на модель: 1
121-75-56000
1
6

Номер детали на чертеже:

6

Hose

Заводской номер: 121-75-02000 Количество на модель: 4
121-75-02000
4
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 01643-31645 Количество на модель: 2
01643-31645
2
8

Номер детали на чертеже:

8

Болт

Заводской номер: 01010-51645 Количество на модель: 2
01010-51645
2
9

Номер детали на чертеже:

9

Bolt

Заводской номер: 01010-81270 Количество на модель: 2
01010-81270
2
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
11

Номер детали на чертеже:

11

Clip

Заводской номер: 07094-30620 Количество на модель: 4
07094-30620
4
12

Номер детали на чертеже:

12

Cushion cover

Заводской номер: 07095-00628 Количество на модель: 4
07095-00628
4
13

Номер детали на чертеже:

13

Hose

Заводской номер: 121-75-60000 Количество на модель: 1
121-75-60000
1
14

Номер детали на чертеже:

14

Hose

Заводской номер: 121-75-61000 Количество на модель: 1
121-75-61000
1
15

Номер детали на чертеже:

15

Hose

Заводской номер: 121-75-57000 Количество на модель: 1
121-75-57000
1
