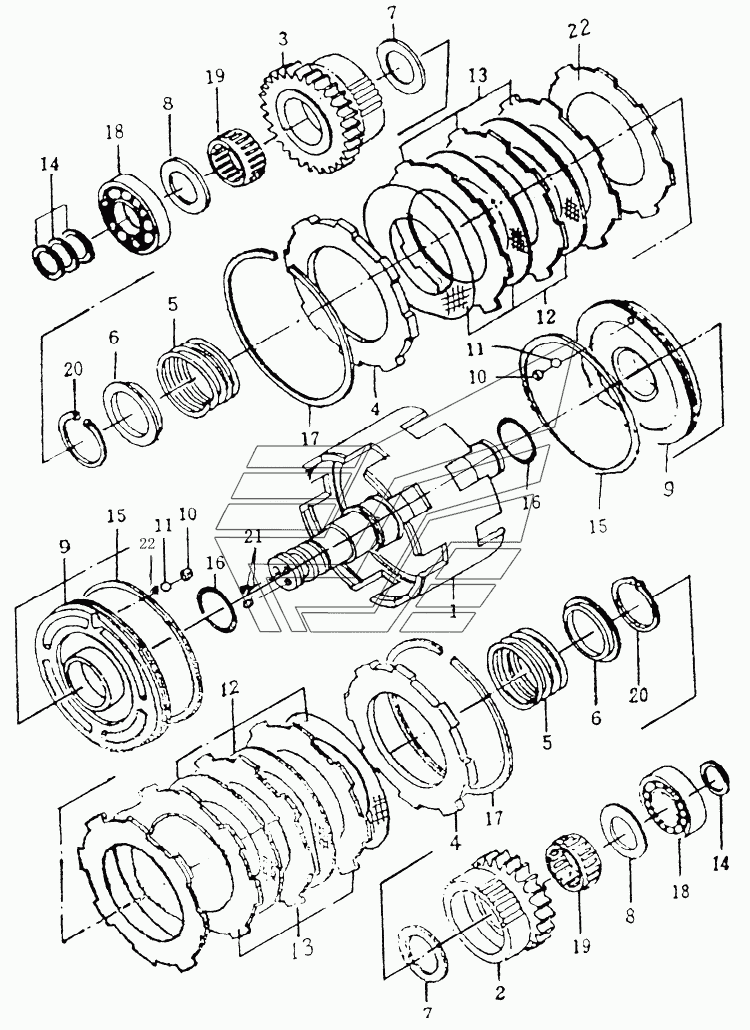

TORQUE CONVERTER TRANSMISSION ASSY (4/5) Погрузчик вил. 2-2.5t. Каталог 2010г.

TORQUE CONVERTER TRANSMISSION ASSY (3/5) Погрузчик вил. 2-2.5t TORQUE CONVERTER TRANSMISSION ASSY (5/5) Погрузчик вил. 2-2.5t

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

clutch case

Заводской номер: CYB30-05100 Количество на модель: 1

CYB30-05100

1

2

Номер детали на чертеже:

2

gear, forward

Заводской номер: CYB30-05003 Количество на модель: 1

CYB30-05003

1

3

Номер детали на чертеже:

3

gear, rearward

Заводской номер: CYB30-05015 Количество на модель: 1

CYB30-05015

1

4

Номер детали на чертеже:

4

plate

Заводской номер: CYB30-05006 Количество на модель: 2

CYB30-05006

2

5

Номер детали на чертеже:

5

spring

Заводской номер: CYB30-05013 Количество на модель: 2

CYB30-05013

2

6

Номер детали на чертеже:

6

seat

Заводской номер: CYB30-05014 Количество на модель: 2

CYB30-05014

2

7

Номер детали на чертеже:

7

ring

Заводской номер: CYB30-05004 Количество на модель: 2

CYB30-05004

2

8

Номер детали на чертеже:

8

ring

Заводской номер: CYB30-05002 Количество на модель: 2

CYB30-05002

2

9

Номер детали на чертеже:

9

piston

Заводской номер: CYB30-05009 Количество на модель: 2

CYB30-05009

2

10

Номер детали на чертеже:

10

plug

Заводской номер: CYB30-05011 Количество на модель: 2

CYB30-05011

2

11

Номер детали на чертеже:

11

steel ball

Заводской номер: 04260-00317 Количество на модель: 2

04260-00317

2

12

Номер детали на чертеже:

12

disc

Заводской номер: CYB30-05007 Количество на модель: 4

CYB30-05007

4

13

Номер детали на чертеже:

13

disc, steel

Заводской номер: CYB30-05008 Количество на модель: 4

CYB30-05008

4

14

Номер детали на чертеже:

14

ring

Заводской номер: CYB30-05001 Количество на модель: 4

CYB30-05001

4

15

Номер детали на чертеже:

15

ring

Заводской номер: CYB30-05010 Количество на модель: 2

CYB30-05010

2

16

Номер детали на чертеже:

16

O-ring

Заводской номер: 07000-E4035 Количество на модель: 2

07000-E4035

2

17

Номер детали на чертеже:

17

ring

Заводской номер: CYB30-05005 Количество на модель: 2

CYB30-05005

2

18

Номер детали на чертеже:

18

Bearing

Заводской номер: GB/T276-94 Количество на модель: 2

GB/T276-94

2

19

Номер детали на чертеже:

19

bearing

Заводской номер: K354220 Количество на модель: 2

K354220

2

20

Номер детали на чертеже:

20

Кольцо стопорное 40

Заводской номер: 04064-04018 Количество на модель: 2

04064-04018

2

21

Номер детали на чертеже:

21

screw

Заводской номер: 01310-20808 Количество на модель: 2

01310-20808

2

22

Номер детали на чертеже:

22

seat for valve

Заводской номер: CYB30-05012 Количество на модель: 2

CYB30-05012

2
