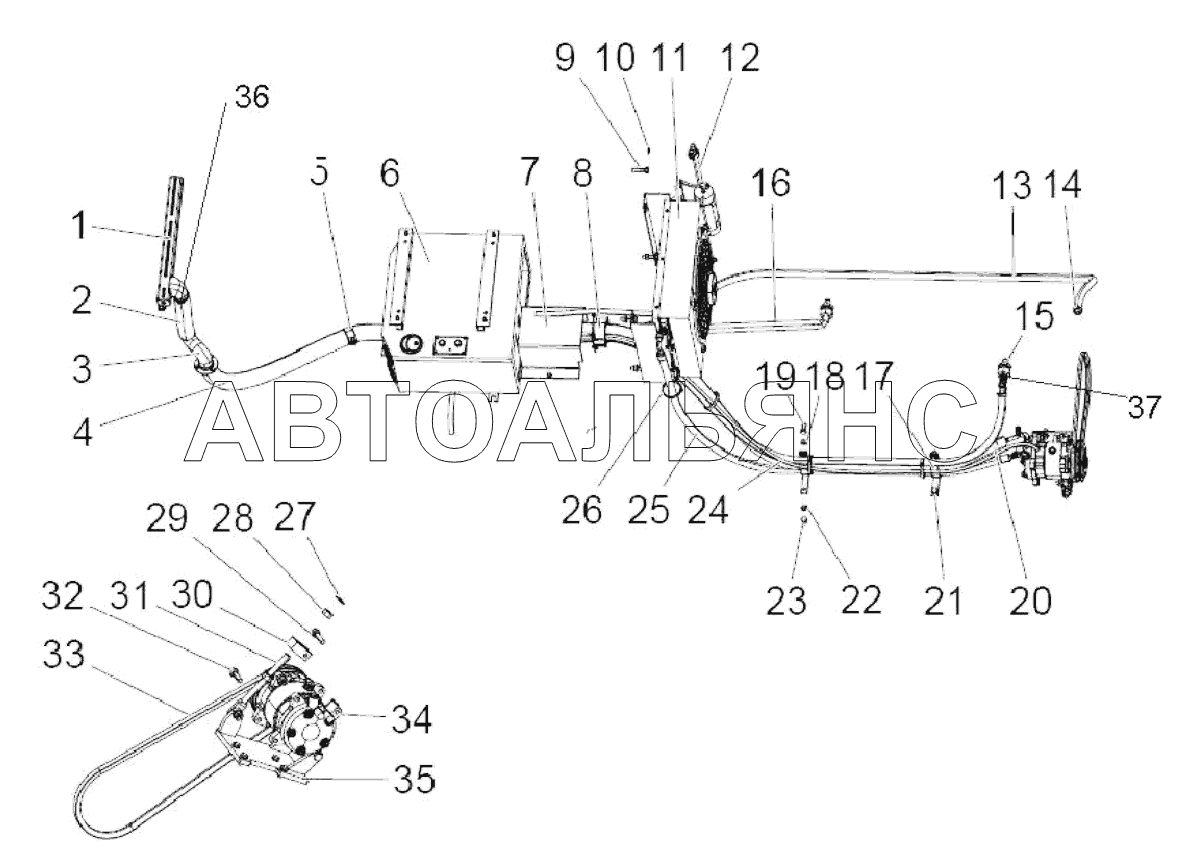

Air conditioning system assembly Z3B721000 SEM639B. Каталог 2013г.

Dashboard W46000181 SEM639B

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Air conditioning system assembly

Заводской номер: Z3B721000 Количество на модель:
Z3B721000
1

Номер детали на чертеже:

1

Defroster

Заводской номер: W48000097 Количество на модель: 1
W48000097
1
2

Номер детали на чертеже:

2

Inner defrosting

Заводской номер: W48000098 Количество на модель: 1
W48000098
1
3

Номер детали на чертеже:

3

Coupler

Заводской номер: W48000099 Количество на модель: 1
W48000099
1
4

Номер детали на чертеже:

4

Outer defrosting tube

Заводской номер: W48000100 Количество на модель: 1
W48000100
1
5

Номер детали на чертеже:

5

Clip

Заводской номер: Z5A02700900 Количество на модель: 1
Z5A02700900
1
6

Номер детали на чертеже:

6

Evaporator

Заводской номер: W48003001 Количество на модель: 1
W48003001
1
7

Номер детали на чертеже:

7

Coupler cover

Заводской номер: Z5A02700600 Количество на модель: 1
Z5A02700600
1
8

Номер детали на чертеже:

8

Tube bracket assembly

Заводской номер: W48000101 Количество на модель: 1
W48000101
1
9

Номер детали на чертеже:

9

Bolt

Заводской номер: B040911045 Количество на модель: 4
B040911045
4
10

Номер детали на чертеже:

10

Washer

Заводской номер: B060331003 Количество на модель: 4
B060331003
4
11

Номер детали на чертеже:

11

Condenser

Заводской номер: W48000116 Количество на модель: 1
W48000116
1
12

Номер детали на чертеже:

12

Hose assembly

Заводской номер: W48000113 Количество на модель: 1
W48000113
1
13

Номер детали на чертеже:

13

Warm water PipeI

Заводской номер: W48000090 Количество на модель: 1
W48000090
1
14

Номер детали на чертеже:

14

Hose clamp

Заводской номер: B190120250 Количество на модель: 2
B190120250
2
15

Номер детали на чертеже:

15

Connection fitting

Заводской номер: Z329010070 Количество на модель: 1
Z329010070
1
16

Номер детали на чертеже:

16

Pompeii

Заводской номер: W48000112 Количество на модель: 1
W48000112
1
17

Номер детали на чертеже:

17

Clip

Заводской номер: Z3A02700700 Количество на модель: 2
Z3A02700700
2
18

Номер детали на чертеже:

18

Nut

Заводской номер: B050331008 Количество на модель: 2
B050331008
2
19

Номер детали на чертеже:

19

Bolt

Заводской номер: B040911025 Количество на модель: 2
B040911025
2
20

Номер детали на чертеже:

20

To compressor tube

Заводской номер: W48000106 Количество на модель: 1
W48000106
1
21

Номер детали на чертеже:

21

Tube bracketed

Заводской номер: Z3A02700500 Количество на модель: 2
Z3A02700500
2
22

Номер детали на чертеже:

22

Washer

Заводской номер: B060411002 Количество на модель: 4
B060411002
4
23

Номер детали на чертеже:

23

Bolt

Заводской номер: B040911020 Количество на модель: 2
B040911020
2
24

Номер детали на чертеже:

24

HVAC harness

Заводской номер: W46000092 Количество на модель: 1
W46000092
1
25

Номер детали на чертеже:

25

Cool high pressure hose

Заводской номер: W48000104 Количество на модель: 1
W48000104
1
26

Номер детали на чертеже:

26

Clip

Заводской номер: W370000370A Количество на модель: 2
W370000370A
2
27

Номер детали на чертеже:

27

Washer

Заводской номер: B060411203 Количество на модель: 2
B060411203
2
28

Номер детали на чертеже:

28

Nut

Заводской номер: B050331211 Количество на модель: 2
B050331211
2
29

Номер детали на чертеже:

29

Bolt

Заводской номер: B040911040 Количество на модель: 3
B040911040
3
30

Номер детали на чертеже:

30

Retaining plate

Заводской номер: Z420270020 Количество на модель: 1
Z420270020
1
31

Номер детали на чертеже:

31

Compressor adjusting rod

Заводской номер: Z3B02700500 Количество на модель: 1
Z3B02700500
1
32

Номер детали на чертеже:

32

Bolt

Заводской номер: B040911035 Количество на модель: 1
B040911035
1
33

Номер детали на чертеже:

33

Compressor belt

Заводской номер: W48000103 Количество на модель: 1
W48000103
1
34

Номер детали на чертеже:

34

Compressor

Заводской номер: W300600900B Количество на модель: 1
W300600900B
1
35

Номер детали на чертеже:

35

Compressor bracket

Заводской номер: Z3B02700100 Количество на модель: 1
Z3B02700100
1
36

Номер детали на чертеже:

36

Hose clamp

Заводской номер: NB19011050000 Количество на модель: 4
NB19011050000
4
37

Номер детали на чертеже:

37

Manul water Valve

Заводской номер: W300601200B Количество на модель: 1
W300601200B
1
