Steering hydraulic system Z3B01800000 SEM639B. Каталог 2013г.

Transmission hydraulic system Z3B01700000 SEM639B Steering cylinder W050600000B SEM639B

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

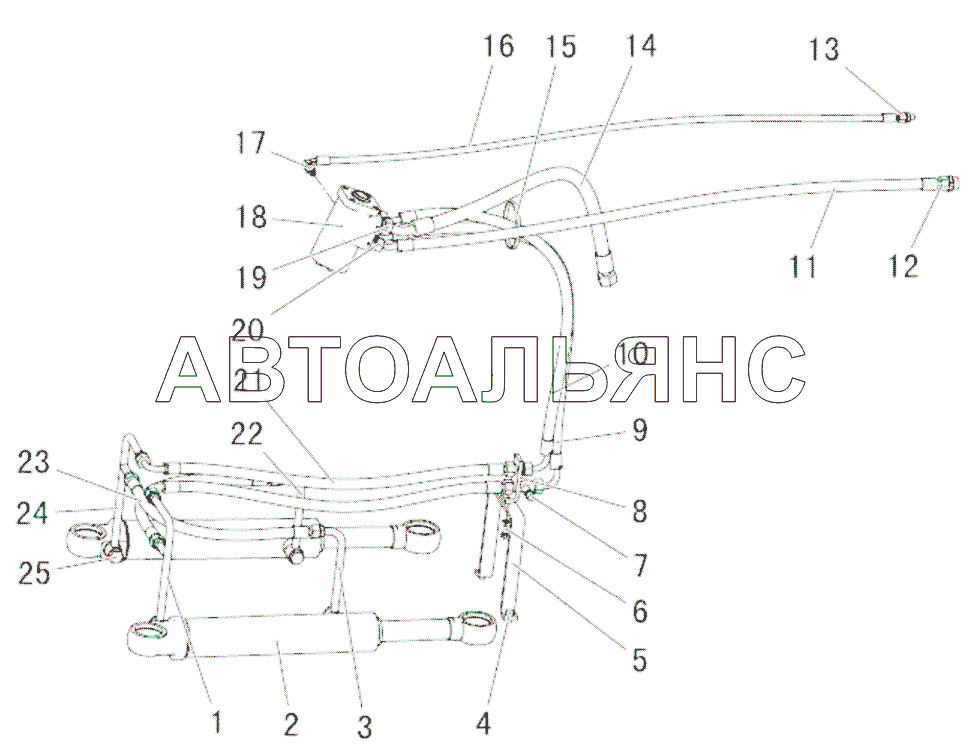

Steering hydraulic system

Заводской номер: Z3B01800000 Количество на модель:
Z3B01800000
1

Номер детали на чертеже:

1

Tube assembly

Заводской номер: Z3A01803000 Количество на модель: 1
Z3A01803000
1
2

Номер детали на чертеже:

2

Steering cylinder

Заводской номер: W050600000B Количество на модель: 2
W050600000B
2
3

Номер детали на чертеже:

3

Tube assembly

Заводской номер: Z3A01800800 Количество на модель: 1
Z3A01800800
1
4

Номер детали на чертеже:

4

Bolt

Заводской номер: B040911020 Количество на модель: 2
B040911020
2
4

Номер детали на чертеже:

4

Washer

Заводской номер: B060461002 Количество на модель: 2
B060461002
2
5

Номер детали на чертеже:

5

Bracket

Заводской номер: Z3A01802300 Количество на модель: 1
Z3A01802300
1
6

Номер детали на чертеже:

6

Washer

Заводской номер: B060460802 Количество на модель: 2
B060460802
2
6

Номер детали на чертеже:

6

Bolt

Заводской номер: B040910820 Количество на модель: 2
B040910820
2
7

Номер детали на чертеже:

7

Pressure tap

Заводской номер: W152200000 Количество на модель: 1
W152200000
1
8

Номер детали на чертеже:

8

Fitting GP

Заводской номер: Z3A01801200 Количество на модель: 1
Z3A01801200
1
9

Номер детали на чертеже:

9

Hose assembly

Заводской номер: Z3A01803600 Количество на модель: 1
Z3A01803600
1
10

Номер детали на чертеже:

10

Hose assembly

Заводской номер: Z3A01802400 Количество на модель: 1
Z3A01802400
1
11

Номер детали на чертеже:

11

Hose assembly

Заводской номер: Z3B01800300 Количество на модель: 1
Z3B01800300
1
12

Номер детали на чертеже:

12

Adaptor

Заводской номер: Z3A01800200 Количество на модель: 1
Z3A01800200
1
12

Номер детали на чертеже:

12

O-ring

Заводской номер: B160130224 Количество на модель: 1
B160130224
1
13

Номер детали на чертеже:

13

Adapter

Заводской номер: Z5A20101000 Количество на модель: 1
Z5A20101000
1
14

Номер детали на чертеже:

14

Hose assembly

Заводской номер: Z3A01801600 Количество на модель: 1
Z3A01801600
1
15

Номер детали на чертеже:

15

Clip

Заводской номер: W110001370 Количество на модель: 1
W110001370
1
16

Номер детали на чертеже:

16

Hose assembly

Заводской номер: Z3B01803500 Количество на модель: 1
Z3B01803500
1
17

Номер детали на чертеже:

17

O-ring

Заводской номер: B160120090 Количество на модель: 2
B160120090
2
18

Номер детали на чертеже:

18

Steering valve

Заводской номер: W091200000B Количество на модель: 1
W091200000B
1
19

Номер детали на чертеже:

19

Adapter of steering valve

Заводской номер: Z5A20103800 Количество на модель: 1
Z5A20103800
1
20

Номер детали на чертеже:

20

O-ring

Заводской номер: B160120170 Количество на модель: 4
B160120170
4
20

Номер детали на чертеже:

20

Adaptor

Заводской номер: Z3A01801500 Количество на модель: 3
Z3A01801500
3
21

Номер детали на чертеже:

21

Hose assembly

Заводской номер: Z3A01801300 Количество на модель: 2
Z3A01801300
2
22

Номер детали на чертеже:

22

Tube assembly

Заводской номер: Z3A01801900 Количество на модель: 1
Z3A01801900
1
23

Номер детали на чертеже:

23

Hose assembly

Заводской номер: Z3A01803100 Количество на модель: 2
Z3A01803100
2
24

Номер детали на чертеже:

24

Tube assembly

Заводской номер: Z3A01802900 Количество на модель: 1
Z3A01802900
1
25

Номер детали на чертеже:

25

Hollow bolt

Заводской номер: Z320180090 Количество на модель: 4
Z320180090
4
25

Номер детали на чертеже:

25

O-ring

Заводской номер: B160120190 Количество на модель: 8
B160120190
8
