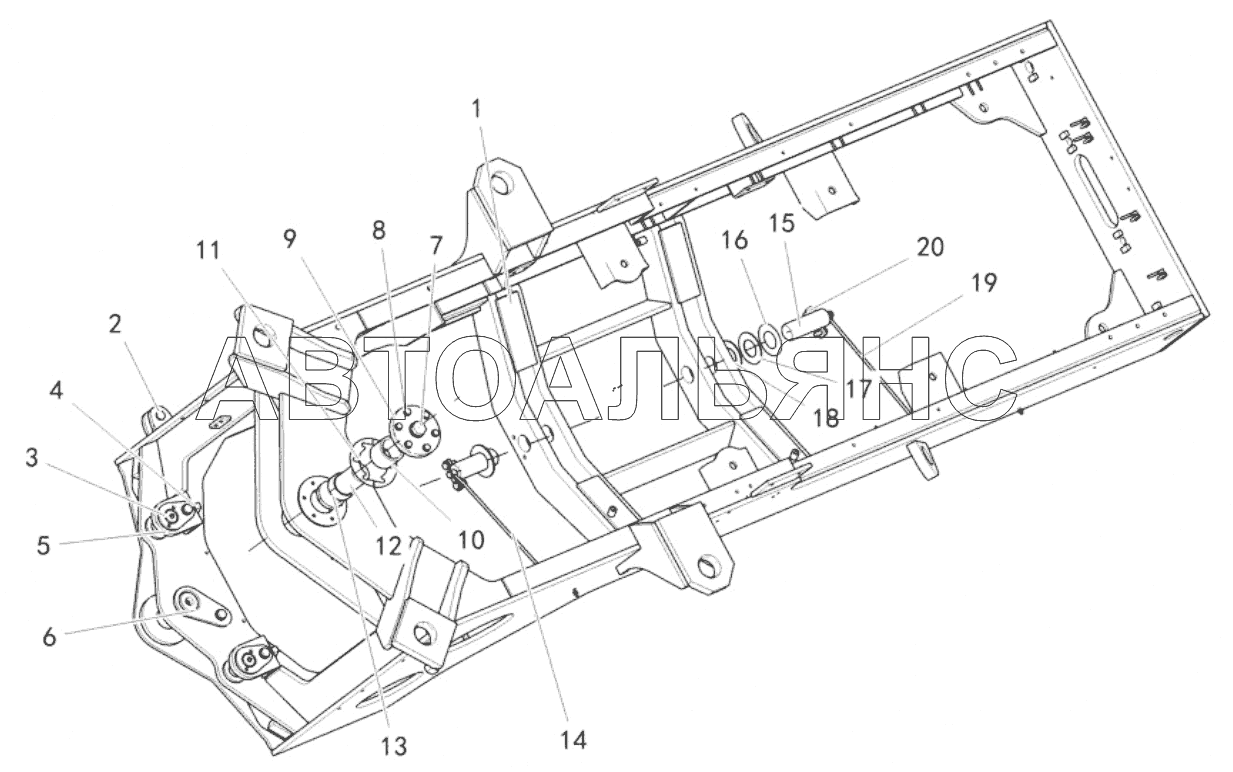

Rear frame SEM636D. Каталог 2013г.

Front fender SEM636D Oscillating frame assembly SEM636D

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
2
3
4
4
5
6
7
7
8
8
9
10
11
11
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Rear frame

Заводской номер: Z3D403001 Количество на модель: 1
Z3D403001
1
2

Номер детали на чертеже:

2

Pin

Заводской номер: B080210016 Количество на модель: 1
B080210016
1
2

Номер детали на чертеже:

2

Pin

Заводской номер: Z310020020 Количество на модель: 1
Z310020020
1
3

Номер детали на чертеже:

3

Pin assembly

Заводской номер: Z3B00302800 Количество на модель: 2
Z3B00302800
2
4

Номер детали на чертеже:

4

Bolt

Заводской номер: B040911635 Количество на модель: 3
B040911635
3
4

Номер детали на чертеже:

4

Washer

Заводской номер: B060411603 Количество на модель: 3
B060411603
3
5

Номер детали на чертеже:

5

Oil cup

Заводской номер: B150101000 Количество на модель: 5
B150101000
5
6

Номер детали на чертеже:

6

Hinged pin assembly

Заводской номер: Z320030650 Количество на модель: 1
Z320030650
1
7

Номер детали на чертеже:

7

Bolt

Заводской номер: B040862490 Количество на модель: 1
B040862490
1
7

Номер детали на чертеже:

7

Washer

Заводской номер: B060412404 Количество на модель: 1
B060412404
1
8

Номер детали на чертеже:

8

Bolt

Заводской номер: B040911045 Количество на модель: 6
B040911045
6
8

Номер детали на чертеже:

8

Washer

Заводской номер: B060411002 Количество на модель: 6
B060411002
6
9

Номер детали на чертеже:

9

Pin mandrelPlate

Заводской номер: Z3B00303300 Количество на модель: 1
Z3B00303300
1
10

Номер детали на чертеже:

10

Upper spacer

Заводской номер: Z3B00303200 Количество на модель: 1
Z3B00303200
1
11

Номер детали на чертеже:

11

Adjustment shim

Заводской номер: Z3B00303400 Количество на модель: 4
Z3B00303400
4
11

Номер детали на чертеже:

11

Adjustment shim

Заводской номер: Z3B00303500 Количество на модель: 2
Z3B00303500
2
11

Номер детали на чертеже:

11

Adjustment shim

Заводской номер: Z3B00303600 Количество на модель: 2
Z3B00303600
2
12

Номер детали на чертеже:

12

Hinged pin assembly

Заводской номер: Z3B00303100 Количество на модель: 1
Z3B00303100
1
13

Номер детали на чертеже:

13

Lower spacer

Заводской номер: Z3B00303000 Количество на модель: 1
Z3B00303000
1
14

Номер детали на чертеже:

14

Lubricating line

Заводской номер: Z320030700 Количество на модель: 1
Z320030700
1
15

Номер детали на чертеже:

15

Oscillate frame pin

Заводской номер: Z320030790 Количество на модель: 2
Z320030790
2
16

Номер детали на чертеже:

16

Adjustment shim

Заводской номер: Z310210030 Количество на модель: 2
Z310210030
2
17

Номер детали на чертеже:

17

Trimmed gasket

Заводской номер: Z310210040 Количество на модель: 2
Z310210040
2
18

Номер детали на чертеже:

18

Trimmed gasket

Заводской номер: Z310210050 Количество на модель: 2
Z310210050
2
19

Номер детали на чертеже:

19

Pipe

Заводской номер: Z5B003051 Количество на модель: 1
Z5B003051
1
20

Номер детали на чертеже:

20

Shaft positioning plate

Заводской номер: Z310010030 Количество на модель: 2
Z310010030
2
