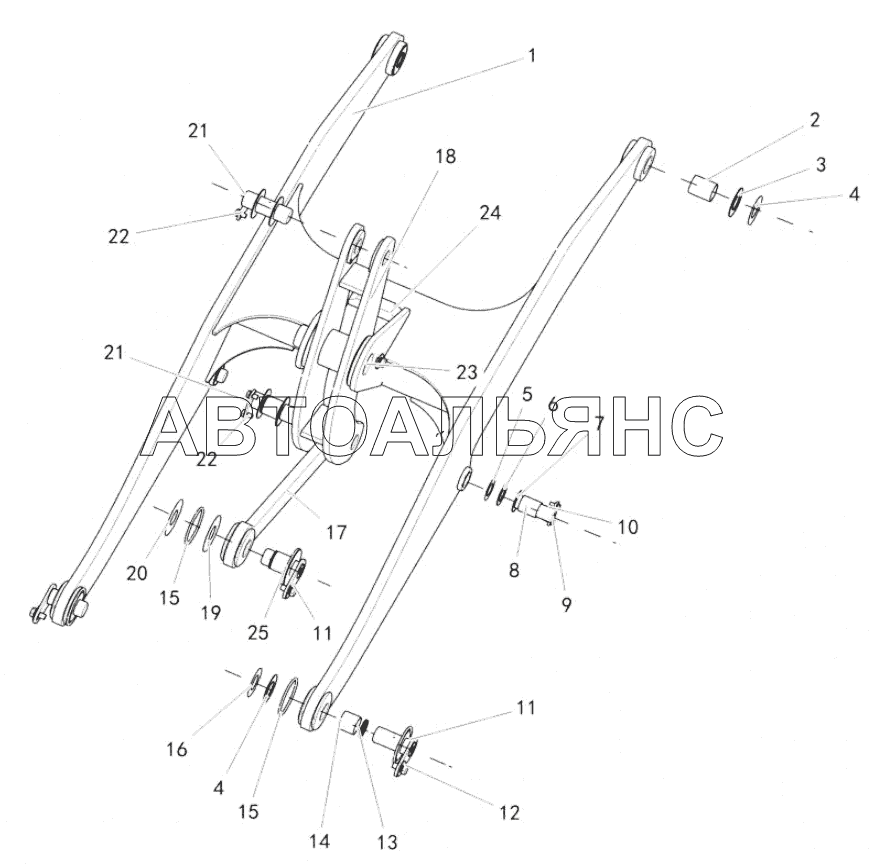

Lift arm assembly SEM636D. Каталог 2013г.

Engine hood assembly SEM636D Bucket assembly SEM636D

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Lift arm

Заводской номер: Z331020011 Количество на модель: 1
Z331020011
1
2

Номер детали на чертеже:

2

Bushing

Заводской номер: Z310010581 Количество на модель: 2
Z310010581
2
3

Номер детали на чертеже:

3

Adjustment shim

Заводской номер: Z310010120 Количество на модель: 6
Z310010120
6
4

Номер детали на чертеже:

4

Adjustment shim

Заводской номер: Z310010110 Количество на модель: 12
Z310010110
12
5

Номер детали на чертеже:

5

Adjusting gasket

Заводской номер: Z310010100 Количество на модель: 4
Z310010100
4
6

Номер детали на чертеже:

6

Adjusting gasket

Заводской номер: Z310010170 Количество на модель: 4
Z310010170
4
7

Номер детали на чертеже:

7

Adjusting gasket

Заводской номер: Z310010180 Количество на модель: 2
Z310010180
2
8

Номер детали на чертеже:

8

Bushing

Заводской номер: Z310010571 Количество на модель: 2
Z310010571
2
9

Номер детали на чертеже:

9

Pin

Заводской номер: Z310010040 Количество на модель: 2
Z310010040
2
10

Номер детали на чертеже:

10

Bolt

Заводской номер: B040911230 Количество на модель: 4
B040911230
4
10

Номер детали на чертеже:

10

Lock washer

Заводской номер: B060111203 Количество на модель: 4
B060111203
4
10

Номер детали на чертеже:

10

Shaft positioning plate

Заводской номер: Z310010030 Количество на модель: 2
Z310010030
2
11

Номер детали на чертеже:

11

Pin assembly

Заводской номер: Z310010760 Количество на модель: 3
Z310010760
3
12

Номер детали на чертеже:

12

Bolt

Заводской номер: B040912040 Количество на модель: 4
B040912040
4
12

Номер детали на чертеже:

12

Washer

Заводской номер: B060332004 Количество на модель: 4
B060332004
4
13

Номер детали на чертеже:

13

Oil seal

Заводской номер: B160420006 Количество на модель: 4
B160420006
4
14

Номер детали на чертеже:

14

Bushing

Заводской номер: Z310010561 Количество на модель: 2
Z310010561
2
15

Номер детали на чертеже:

15

Dust seal

Заводской номер: Z331010130 Количество на модель: 4
Z331010130
4
16

Номер детали на чертеже:

16

Adjustment shim

Заводской номер: Z310010070 Количество на модель: 12
Z310010070
12
17

Номер детали на чертеже:

17

Linkage rod

Заводской номер: NZ33102004020 Количество на модель: 1
NZ33102004020
1
18

Номер детали на чертеже:

18

Rocker arm

Заводской номер: NZ310010210110 Количество на модель: 1
NZ310010210110
1
19

Номер детали на чертеже:

19

Adjusting gasket

Заводской номер: Z310010130 Количество на модель: 2
Z310010130
2
20

Номер детали на чертеже:

20

Adjusting gasket

Заводской номер: Z310010160 Количество на модель: 1
Z310010160
1
20

Номер детали на чертеже:

20

Adjusting gasket

Заводской номер: Z310010150 Количество на модель: 2
Z310010150
2
20

Номер детали на чертеже:

20

Adjusting gasket

Заводской номер: Z310010090 Количество на модель: 2
Z310010090
2
20

Номер детали на чертеже:

20

Adjusting gasket

Заводской номер: Z310010080 Количество на модель: 2
Z310010080
2
21

Номер детали на чертеже:

21

Pin

Заводской номер: Z310010010 Количество на модель: 2
Z310010010
2
22

Номер детали на чертеже:

22

Shaft positioning plate

Заводской номер: Z310010020 Количество на модель: 2
Z310010020
2
23

Номер детали на чертеже:

23

Rocker arm pin

Заводской номер: Z310010280 Количество на модель: 1
Z310010280
1
24

Номер детали на чертеже:

24

Lock plate

Заводской номер: Z331020080 Количество на модель: 1
Z331020080
1
25

Номер детали на чертеже:

25

Adjusting gasket

Заводской номер: Z310010140 Количество на модель: 1
Z310010140
1
