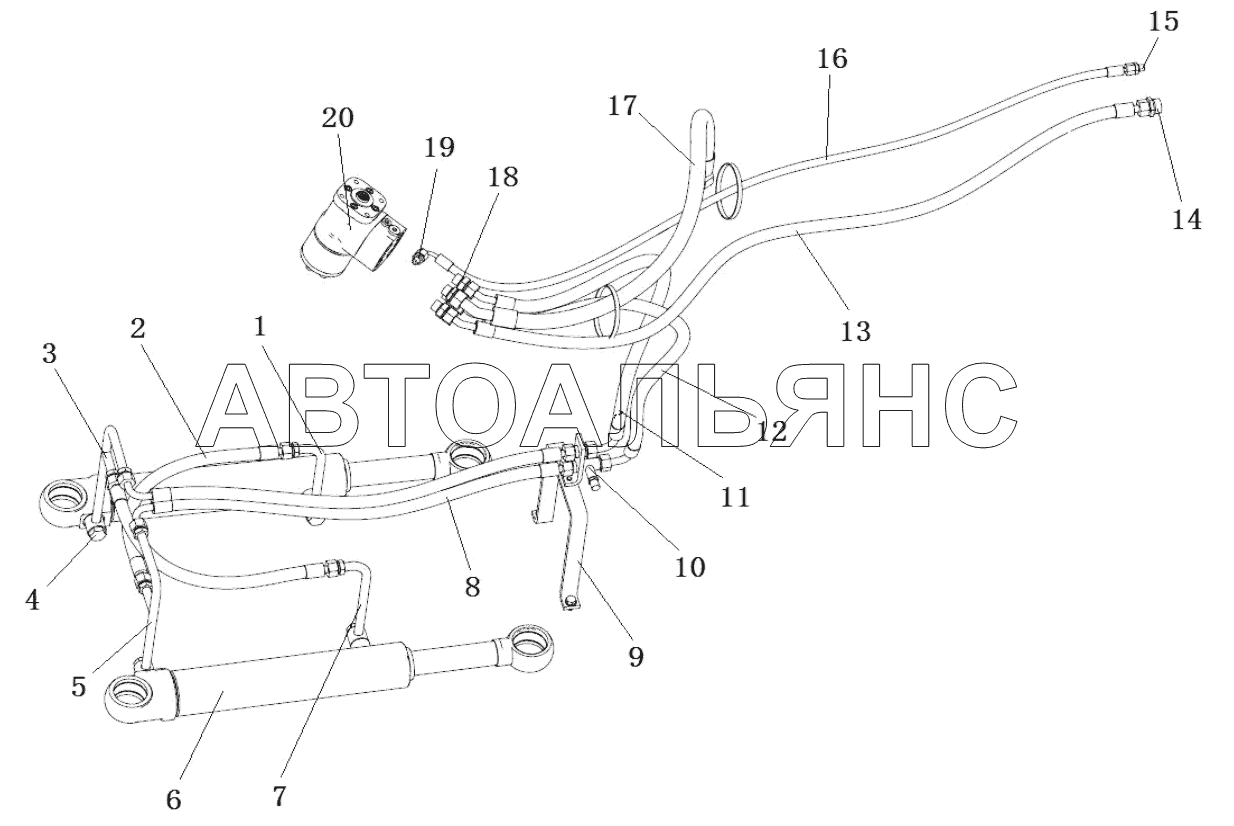

Steering hydraulic system SEM636D. Каталог 2013г.

Transmission hydraulic system SEM636D Steering cylinder SEM636D

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
4
5
6
6
6
7
8
9
10
10
11
12
13
14
14
15
15
16
17
17
18
18
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Tube assembly

Заводской номер: Z3A01801900 Количество на модель: 1.0
Z3A01801900
1.0
2

Номер детали на чертеже:

2

Hose assembly

Заводской номер: Z3A01803100 Количество на модель: 2.0
Z3A01803100
2.0
3

Номер детали на чертеже:

3

Tube assembly

Заводской номер: Z3A01802900 Количество на модель: 1.0
Z3A01802900
1.0
4

Номер детали на чертеже:

4

Hollow bolt

Заводской номер: Z320180090 Количество на модель: 4.0
Z320180090
4.0
4

Номер детали на чертеже:

4

O-ring

Заводской номер: B160120190 Количество на модель: 8.0
B160120190
8.0
5

Номер детали на чертеже:

5

Tube assembly

Заводской номер: Z3A01803000 Количество на модель: 1.0
Z3A01803000
1.0
6

Номер детали на чертеже:

6

Joint bearing

Заводской номер: B120524028 Количество на модель: 2.0
B120524028
2.0
6

Номер детали на чертеже:

6

Cylinder seal

Заводской номер: W050600100B Количество на модель: 1.0
W050600100B
1.0
6

Номер детали на чертеже:

6

Steering cylinder

Заводской номер: W050600000B Количество на модель: 2.0
W050600000B
2.0
7

Номер детали на чертеже:

7

Tube assembly

Заводской номер: Z3A01800800 Количество на модель: 1.0
Z3A01800800
1.0
8

Номер детали на чертеже:

8

Hose assembly

Заводской номер: Z3A01801300 Количество на модель: 2.0
Z3A01801300
2.0
9

Номер детали на чертеже:

9

Bracket

Заводской номер: Z3A01802300 Количество на модель: 1.0
Z3A01802300
1.0
10

Номер детали на чертеже:

10

Pressure tap

Заводской номер: W152200000 Количество на модель: 1.0
W152200000
1.0
10

Номер детали на чертеже:

10

Fitting GP

Заводской номер: Z3A01801200 Количество на модель: 1.0
Z3A01801200
1.0
11

Номер детали на чертеже:

11

High pressure hose assembly

Заводской номер: 5221517 Количество на модель: 1.0
5221517
1.0
12

Номер детали на чертеже:

12

High pressure hose assembly

Заводской номер: 5221519 Количество на модель: 1.0
5221519
1.0
13

Номер детали на чертеже:

13

High pressure hose assembly

Заводской номер: Z3B205001 Количество на модель: 1.0
Z3B205001
1.0
14

Номер детали на чертеже:

14

Adaptor

Заводской номер: Z3A01800200 Количество на модель: 1.0
Z3A01800200
1.0
14

Номер детали на чертеже:

14

O-ring

Заводской номер: B160130224 Количество на модель: 1.0
B160130224
1.0
15

Номер детали на чертеже:

15

Adapter

Заводской номер: Z5A20101000 Количество на модель: 1.0
Z5A20101000
1.0
15

Номер детали на чертеже:

15

O-ring

Заводской номер: B160120090 Количество на модель: 1.0
B160120090
1.0
16

Номер детали на чертеже:

16

High pressure hose assembly

Заводской номер: TD16019001 Количество на модель: 1.0
TD16019001
1.0
17

Номер детали на чертеже:

17

high pressure hose assembly

Заводской номер: Z5D018009 Количество на модель: 1.0
Z5D018009
1.0
17

Номер детали на чертеже:

17

Adapter of steering valve

Заводской номер: Z5A20103800 Количество на модель: 1.0
Z5A20103800
1.0
18

Номер детали на чертеже:

18

Adaptor

Заводской номер: Z3A01801500 Количество на модель: 3.0
Z3A01801500
3.0
18

Номер детали на чертеже:

18

O-ring

Заводской номер: B160120170 Количество на модель: 4.0
B160120170
4.0
20

Номер детали на чертеже:

20

Hydraulic –steering

Заводской номер: W42253000 Количество на модель: 1.0
W42253000
1.0
