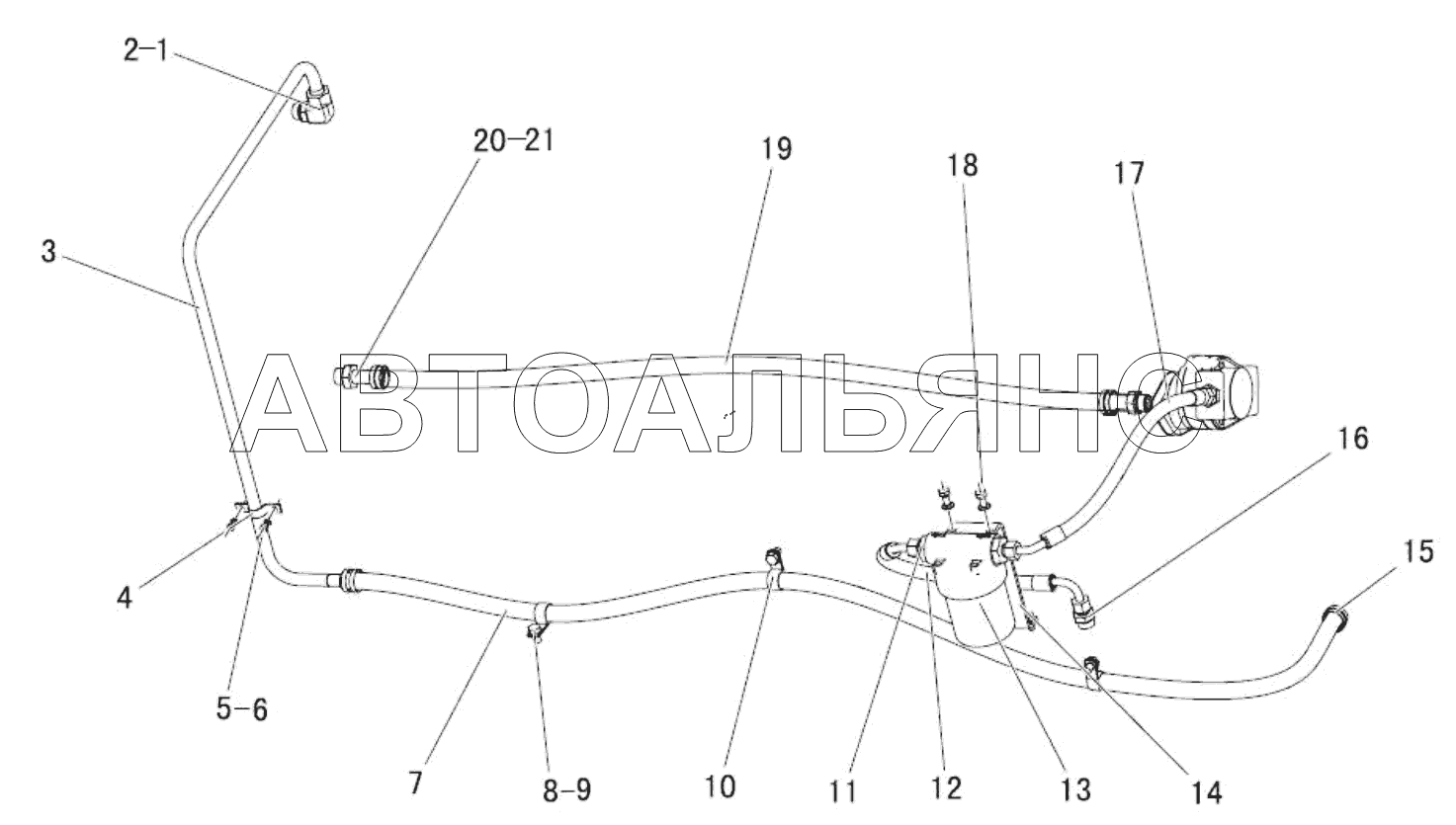

Transmission hydraulic system SEM616B. Каталог 2014г.

Braking system SEM616B Steering hydraulic system SEM616B

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Connection fitting

Заводской номер: Z1B01701000 Количество на модель: 1
Z1B01701000
1
2

Номер детали на чертеже:

2

O-ring

Заводской номер: B160110200 Количество на модель: 1
B160110200
1
3

Номер детали на чертеже:

3

Tube assembly

Заводской номер: Z1B01701200 Количество на модель: 1
Z1B01701200
1
4

Номер детали на чертеже:

4

Clip

Заводской номер: Z1B01701700 Количество на модель: 1
Z1B01701700
1
5

Номер детали на чертеже:

5

Bolt

Заводской номер: B040910610 Количество на модель: 2
B040910610
2
6

Номер детали на чертеже:

6

Washer

Заводской номер: B060460602 Количество на модель: 2
B060460602
2
7

Номер детали на чертеже:

7

Lower pressure hose

Заводской номер: Z1B01701400 Количество на модель: 1
Z1B01701400
1
8

Номер детали на чертеже:

8

Bolt

Заводской номер: B040911220 Количество на модель: 4
B040911220
4
9

Номер детали на чертеже:

9

Washer

Заводской номер: B060461203 Количество на модель: 4
B060461203
4
10

Номер детали на чертеже:

10

Clip

Заводской номер: Z5A01701900 Количество на модель: 4
Z5A01701900
4
11

Номер детали на чертеже:

11

Connection fitting

Заводской номер: Z1B01700500 Количество на модель: 2
Z1B01700500
2
11

Номер детали на чертеже:

11

O-ring

Заводской номер: B160130300 Количество на модель: 2
B160130300
2
12

Номер детали на чертеже:

12

High pressure hose assembly

Заводской номер: Z1B01700300 Количество на модель: 1
Z1B01700300
1
13

Номер детали на чертеже:

13

Oil filter

Заводской номер: W154200000A Количество на модель: 1
W154200000A
1
13

Номер детали на чертеже:

13

Filter screen assembly

Заводской номер: W154200010 Количество на модель: 1
W154200010
1
14

Номер детали на чертеже:

14

Bracket

Заводской номер: Z1B01701100 Количество на модель: 1
Z1B01701100
1
15

Номер детали на чертеже:

15

Hose clamp

Заводской номер: B190110320 Количество на модель: 8
B190110320
8
16

Номер детали на чертеже:

16

Transmission pump oil return joint

Заводской номер: Z1201001800 Количество на модель: 2
Z1201001800
2
17

Номер детали на чертеже:

17

High pressure hose assembly

Заводской номер: Z1B01700100 Количество на модель: 1
Z1B01700100
1
18

Номер детали на чертеже:

18

Bolt

Заводской номер: B040911020 Количество на модель: 4
B040911020
4
18

Номер детали на чертеже:

18

Washer

Заводской номер: B060461002 Количество на модель: 4
B060461002
4
19

Номер детали на чертеже:

19

Lower pressure hose

Заводской номер: Z1B01701500 Количество на модель: 1
Z1B01701500
1
20

Номер детали на чертеже:

20

Torque converter oil outlet adapter

Заводской номер: Z110100040 Количество на модель: 2
Z110100040
2
21

Номер детали на чертеже:

21

Washer

Заводской номер: B060802703 Количество на модель: 2
B060802703
2
