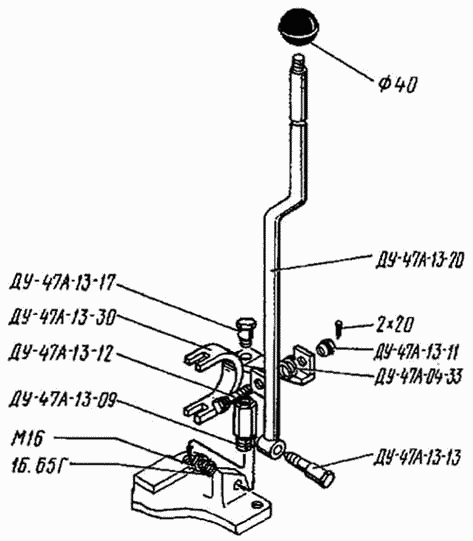

Привод вибратора ДУ-47А-13-00 (часть 2) ДУ-47Б

Привод вибратора ДУ-47А-13-00 (часть 1) ДУ-47Б Каток-валяк ДУ-47Б.00.00.00 (общий вид) ДУ-47Б

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Болт

Заводской номер: Болт [ДУ-47А-13-17] Количество на модель: 1
Болт [ДУ-47А-13-17]
1

Номер детали на чертеже:

Шайба

Заводской номер: Шайба [6.65Г] Количество на модель: 1
Шайба [6.65Г]
1

Номер детали на чертеже:

Шайба

Заводской номер: Шайба [16.65Г] Количество на модель: 2
Шайба [16.65Г]
2

Номер детали на чертеже:

Рычаг включения вибратора

Заводской номер: ДУ-47А-13-20 Количество на модель: 1
ДУ-47А-13-20
1

Номер детали на чертеже:

Ручка

Заводской номер: ф40 Количество на модель: 1
ф40
1

Номер детали на чертеже:

Пружина

Заводской номер: ДУ-47А-04-33 Количество на модель: 1
ДУ-47А-04-33
1

Номер детали на чертеже:

Палец

Заводской номер: ДУ-47А-13-12 Количество на модель: 1
ДУ-47А-13-12
1

Номер детали на чертеже:

Ось

Заводской номер: ДУ-47А-13-13 Количество на модель: 1
ДУ-47А-13-13
1

Номер детали на чертеже:

Ось

Заводской номер: ДУ-47А-13-09 Количество на модель: 1
ДУ-47А-13-09
1

Номер детали на чертеже:

Гайка

Заводской номер: Гайка [М16] Количество на модель: 1
Гайка [М16]
1

Номер детали на чертеже:

Гайка

Заводской номер: Гайка [ДУ-47А-13-11] Количество на модель: 1
Гайка [ДУ-47А-13-11]
1

Номер детали на чертеже:

Вилка

Заводской номер: ДУ-47А-13-30 Количество на модель: 1
ДУ-47А-13-30
1

Номер детали на чертеже:

Шплинт

Заводской номер: 2х20 Количество на модель: 1
2х20
1
