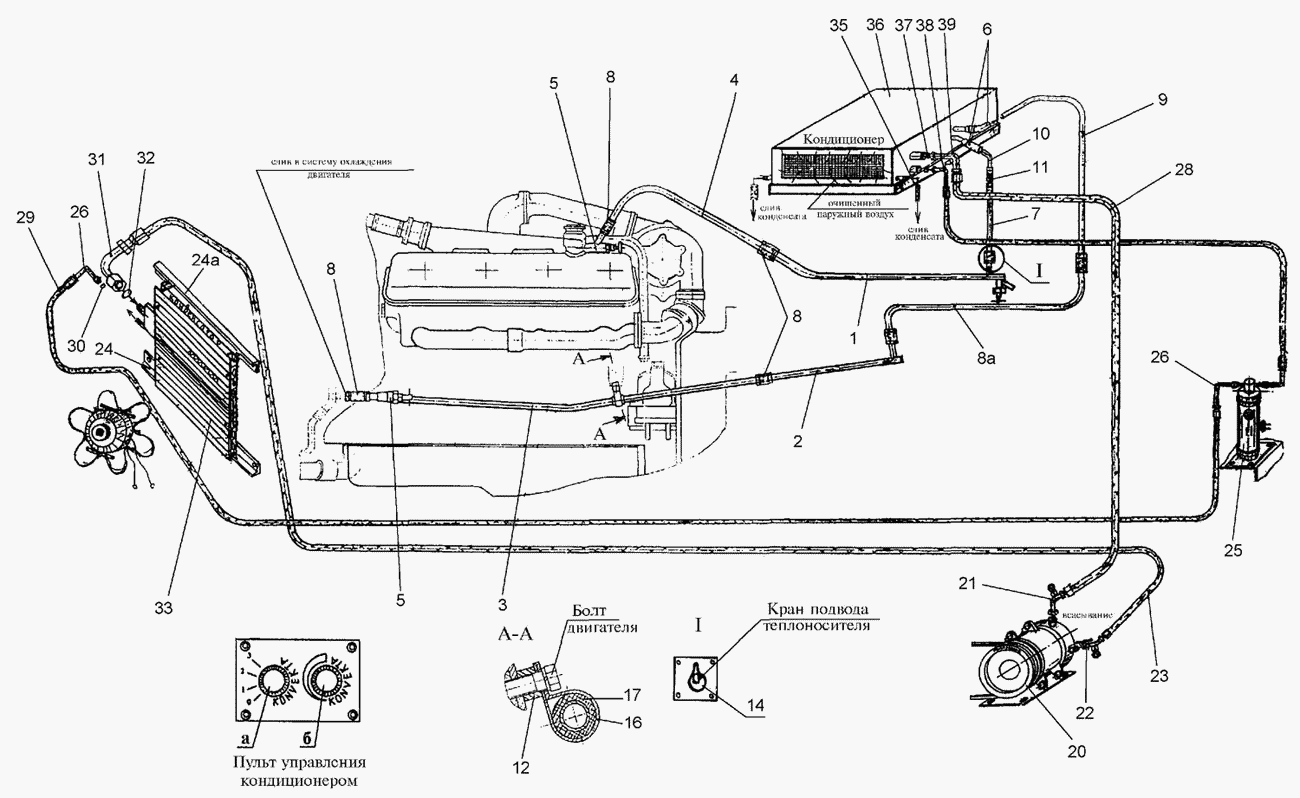

Вентиляция, отопление и кондиционирование кабины К-702МБА. Каталог 1998г.

Вентиляция и отопление кабины К-702МБА Облицовка К-702МБА

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Труба

Заводской номер: 2256010-8100131 Количество на модель: 1
2256010-8100131
1
2

Номер детали на чертеже:

2

Труба

Заводской номер: 744Р-8110020 Количество на модель: 1
744Р-8110020
1
3

Номер детали на чертеже:

3

Труба

Заводской номер: 2256010-8100131-02 Количество на модель: 1
2256010-8100131-02
1
4

Номер детали на чертеже:

4

Труба

Заводской номер: 744Р-8110011 Количество на модель: 1
744Р-8110011
1
5

Номер детали на чертеже:

5

Кран

Заводской номер: ВС-11 (Кр. 29) Количество на модель: 4
ВС-11 (Кр. 29)
4
6

Номер детали на чертеже:

6

Труба

Заводской номер: 702МБ-8100001 Количество на модель: 2
702МБ-8100001
2
7

Номер детали на чертеже:

7

Труба

Заводской номер: 744Р-8110011-01 Количество на модель: 1
744Р-8110011-01
1
8

Номер детали на чертеже:

8

Трубка

Заводской номер: 701.8100014-1 Количество на модель: 10
701.8100014-1
10
8

Номер детали на чертеже:

8

Труба {а}

Заводской номер: 2256010-8100131-01 Количество на модель: 1
2256010-8100131-01
1
9

Номер детали на чертеже:

9

Труба

Заводской номер: 744Р-8110011-04 Количество на модель: 1
744Р-8110011-04
1
10

Номер детали на чертеже:

10

Труба

Заводской номер: 744Р-8110011-03 Количество на модель: 1
744Р-8110011-03
1
11

Номер детали на чертеже:

11

Кран "КОNVЕКТА"

Заводской номер: Н14-001-071 Количество на модель: 1
Н14-001-071
1
12

Номер детали на чертеже:

12

Проставка

Заводской номер: 700.1100047 Количество на модель: 2
700.1100047
2
14

Номер детали на чертеже:

14

Кран

Заводской номер: Кран Количество на модель: 1
Кран
1
16

Номер детали на чертеже:

16

Скоба ОСТ 23.2.121-84

Заводской номер: 22.29.9.0 Количество на модель: 1
22.29.9.0
1
17

Номер детали на чертеже:

17

Втулка

Заводской номер: 700А.1100057-02 Количество на модель: 12
700А.1100057-02
12
20

Номер детали на чертеже:

20

Компрессор

Заводской номер: ВКО-SАNSТА 043SD5Н14В/24V Количество на модель: 1
ВКО-SАNSТА 043SD5Н14В/24V
1
21

Номер детали на чертеже:

21

Угольник

Заводской номер: NW12/90 °/3/4@ (Н12-000-733) Количество на модель: 1
NW12/90 °/3/4@ (Н12-000-733)
1
22

Номер детали на чертеже:

22

Угольник

Заводской номер: NW10/90 °/7/8@ (Н12-000-732) Количество на модель: 1
NW10/90 °/7/8@ (Н12-000-732)
1
23

Номер детали на чертеже:

23

Рукав

Заводской номер: NW10R134а 12/22 (Н12-000-702) Количество на модель:
NW10R134а 12/22 (Н12-000-702)
24

Номер детали на чертеже:

24

Уголок

Заводской номер: 744Р-8100090 Количество на модель: 1
744Р-8100090
1
24

Номер детали на чертеже:

24

Уголок {а}

Заводской номер: 744Р-8100090-01 Количество на модель: 1
744Р-8100090-01
1
25

Номер детали на чертеже:

25

Влагомаслоотделитель

Заводской номер: 2х5/8"ОR/1х7/16"ОR (Н14-001-036) Количество на модель: 1
2х5/8"ОR/1х7/16"ОR (Н14-001-036)
1
26

Номер детали на чертеже:

26

Угольник

Заводской номер: NW8/90°/5/8@ (Н12-000-728) Количество на модель: 4
NW8/90°/5/8@ (Н12-000-728)
4
27

Номер детали на чертеже:

27

Рукав

Заводской номер: NW8R134а 12/22 (Н12-000-701) Количество на модель:
NW8R134а 12/22 (Н12-000-701)
28

Номер детали на чертеже:

28

Рукав

Заводской номер: NW12R134а 12/22 (Н12-000-703) Количество на модель:
NW12R134а 12/22 (Н12-000-703)
30

Номер детали на чертеже:

30

Кольцо

Заводской номер: 5/8"NW8R134а (Н12-000-715) Количество на модель: 4
5/8"NW8R134а (Н12-000-715)
4
31

Номер детали на чертеже:

31

Угольник

Заводской номер: NW10/90 °/3/4@ (Н12-000-729) Количество на модель: 1
NW10/90 °/3/4@ (Н12-000-729)
1
32

Номер детали на чертеже:

32

Кольцо

Заводской номер: 3/4"NW10R134а (Н12-000-716) Количество на модель: 2
3/4"NW10R134а (Н12-000-716)
2
