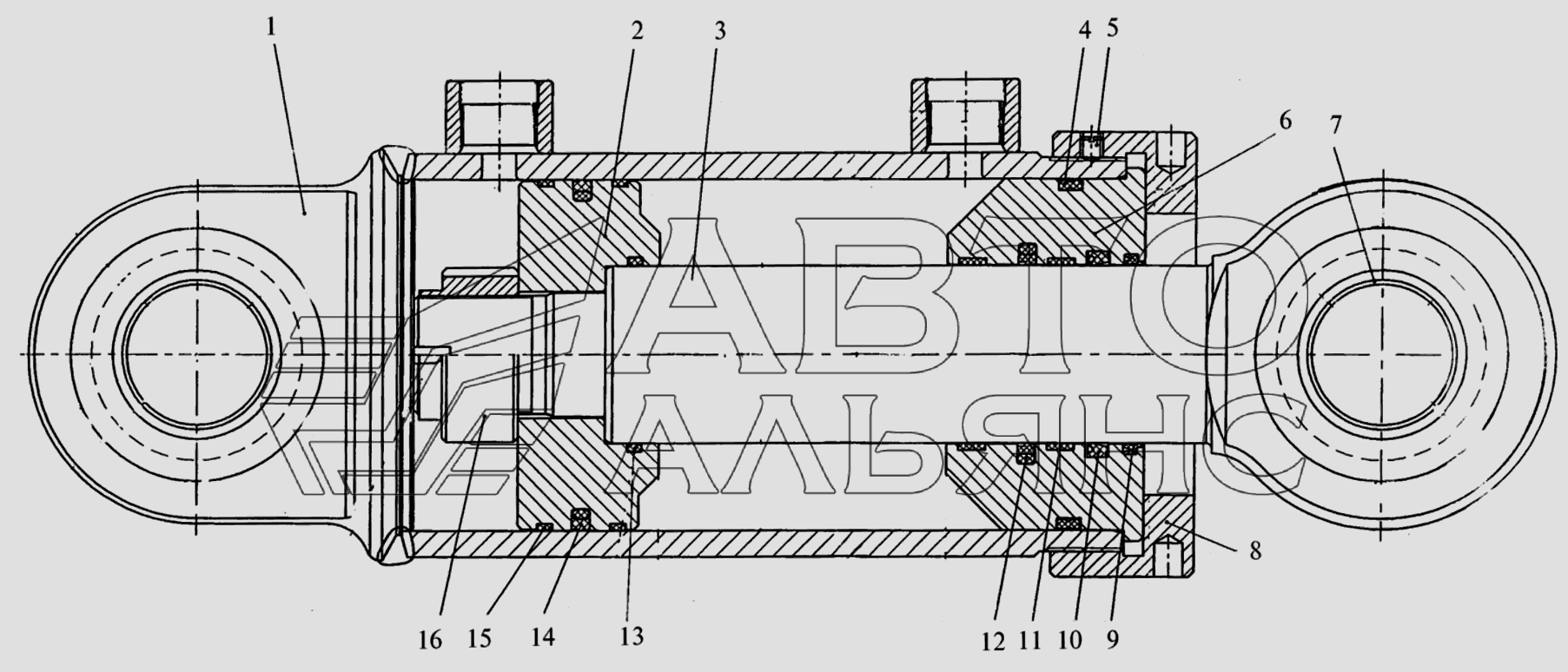

Гидроцилиндр рабочего оборудования К-703МА-12 / К-703М-12. Каталог 2008г.

Гидросистема управления рабочим оборудованием К-703МА-12 / К-703М-12 Инструмент и принадлежности К-703МА-12 / К-703М-12

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Корпус

Заводской номер: Н-4618100 Количество на модель: 1
Н-4618100
1
2

Номер детали на чертеже:

2

Поршень

Заводской номер: H-4618003 Количество на модель: 1
H-4618003
1
3

Номер детали на чертеже:

3

Шток

Заводской номер: H-4618200 Количество на модель: 1
H-4618200
1
4

Номер детали на чертеже:

4

Кольцо Dualseal DRZS

Заводской номер: 000272-WUAQ3 Количество на модель: 1
000272-WUAQ3
1
5

Номер детали на чертеже:

5

Винт

Заводской номер: HLЦ50.25.200.003 Количество на модель: 1
HLЦ50.25.200.003
1
6

Номер детали на чертеже:

6

Втулка

Заводской номер: Н-4618002 Количество на модель: 1
Н-4618002
1
7

Номер детали на чертеже:

7

Подшипник ШС-50

Заводской номер: ШС-50 Количество на модель: 2
ШС-50
2
8

Номер детали на чертеже:

8

Крышка

Заводской номер: Н-4618004 Количество на модель: 1
Н-4618004
1
9

Номер детали на чертеже:

9

Грязесъемник DA 22 WD

Заводской номер: 2200630-WUAQ3 Количество на модель: 1
2200630-WUAQ3
1
10

Номер детали на чертеже:

10

Уплотнение L-Cup RL

Заводской номер: 26N0630-Z04 Количество на модель: 1
26N0630-Z04
1
11

Номер детали на чертеже:

11

Направляющая WearRing GP

Заводской номер: 6900630-Z61 Количество на модель: 2
6900630-Z61
2
12

Номер детали на чертеже:

12

Уплотнение Stepseal K RS

Заводской номер: 1300630-T05N Количество на модель: 1
1300630-T05N
1
13

Номер детали на чертеже:

13

Кольцо

Заводской номер: 4006300-N70 Количество на модель: 1
4006300-N70
1
14

Номер детали на чертеже:

14

Уплотнение Wynseal PW

Заводской номер: 4301250-Z04N Количество на модель: 1
4301250-Z04N
1
15

Номер детали на чертеже:

15

Направляющая Wear Ring GP

Заводской номер: 6501250-Z61 Количество на модель: 2
6501250-Z61
2
16

Номер детали на чертеже:

16

Гайка

Заводской номер: Н-4618001 Количество на модель: 1
Н-4618001
1
